本帖最后由 SixRC 于 2019-5-20 12:22 编辑
BitmapEnhance2.0 发布
缺乏编辑能力 更新了就直接写最前面了
这次更新 对函数没做改动
变的是效率
现在用了VS编译(VS真香) 然后整理了一下OpenCV模块 添加了多线程等支持(主要是TBB) 删掉了些没用的 用tbb改写了Mosaic
本来想用GPU 但是CUDA适用性不广 OPENCL 用了还不如不用 因为运算量其实不大 时间反而浪费在内存拷贝上 用GPU没体现意义 多线程的意义远远大于GPU了
现在的效率是之前的几倍吧 效率的提升看CPU核心数 至少翻一番
依旧是静态库 所以不用担心运行库的问题
因为文件有6M了 所以是外链
biten2.0
基于 OpenCV 4.1.0
给 Bitmap 类加了一些图像处理功能
顺便结合了上次做的东西 怎样才能更改地图部分色调，部分不更改？
然后就可以很方便的更改显示的画面 像是任意尺寸放大 加滤镜什么的
[fold=实现和闲话]
开始我其实是想像黄鸡一样搞个放大游戏画面的东西出来
然后就开始搜现成的图像处理库
搜了一大堆 大部分得用 c++ 这玩意我不会啊 有个基于 c 的 但是是 GPL 那用了不是整个游戏要开源了..
好吧我就先看了下 c++ 大概翻了下教程 能写就行
现在我"会" c++ 了 那来吧 选库吧 随便选！那就 OpenCV 吧！
用得用最新的(毕竟看了那么多更新的效率提升的记录 心动) 下了官方的 bin 发现没有32位
没有就没有 我自己编译
然后就一堆操作 各种踩坑 编译了几遍终于好了
(这里我要说！我是 msys2 编译的 cmake 神坑 命令行里直接卡住)
(然而桌面版的 cmake 没有相关的环境变量调用不到msys2的东西)
(最后在msys2里打开了cmakegui终于好了 虽然解决思路简单 但 主要是没人跟我一样 都是vs编译的)
自己编译还是有大大好处的 可以调整用到的支持 比方取消 dx11 增加兼容性 (?我觉得) 比方静态链接就只需要链接用到的库减少成品文件大小
然后的过程在现在看来还比较平淡的 写这个函数的接口 写那个 写那个那个 (其实各种改bug)
感觉跟重复劳动一样 因为都是调用 opencv 我也没啥思考 就看文档 抄抄抄
不过还是挺好玩的 学习 opencv 的同时学习 c++
[/fold]
下面是新增的方法
作用对象是整个位图
对目前位图的处理需要一个输出位图 可以自己指定 默认输出到自身 传入非位图自动调整为self (这样写参数可以偷懒)
对了 假如图像处理的参数传的值不对 程序会炸 比方需要奇数传了偶数 根据官方文档好好传参
[fold=biten_resize]
调用形式有两个 一是传入宽高 二是传入输出 插值算法为可选参
bitmap.biten_resize(1280, 720, [interpolation])
这个会新建一张位图作为输出
bitmap.biten_resize(output, [interpolation])
这个根据 output 的尺寸进行缩放然后输出到他
因为放大的话新数据原位图本身放不下 所以不要传自己作为输出
可选算法
[pre lang="c"] /** nearest neighbor interpolation */
INTER_NEAREST = 0,
/** bilinear interpolation */
INTER_LINEAR = 1,
/** bicubic interpolation */
INTER_CUBIC = 2,
/** resampling using pixel area relation. It may be a preferred method for image decimation, as
it gives moire'-free results. But when the image is zoomed, it is similar to the INTER_NEAREST
method. */
INTER_AREA = 3,
/** Lanczos interpolation over 8x8 neighborhood */
INTER_LANCZOS4 = 4,
/** Bit exact bilinear interpolation */
INTER_LINEAR_EXACT = 5,[/pre]
whereas to enlarge an image, it will generally look best with c::INTER_CUBIC (slow) or INTER_LINEAR (faster but still looks OK).
[/fold]
[fold=biten_blur]
输入模糊核的宽高 默认 3
bitmap.biten_blur([width, [height, [out]]])

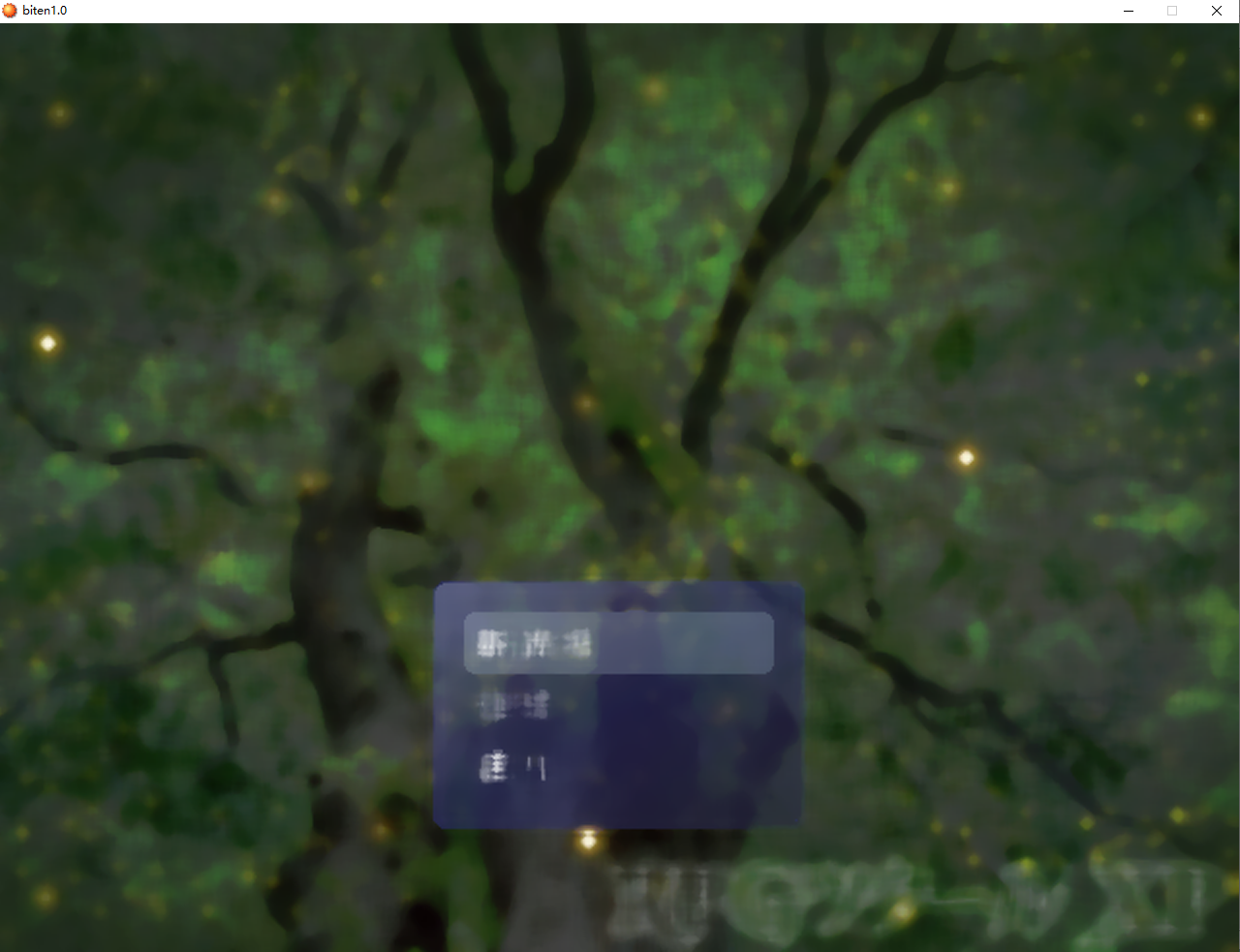

10, 3 的效果
[/fold]
[fold=biten_dilate]
biten_dilate(ksizew = 3, ksizeh = 3, out = self, shape = 0, iterations = 1)
核的宽高
shape:
[pre lang="c"]enum MorphShapes {
MORPH_RECT = 0, //!< a rectangular structuring element: \f[E_{ij}=1\f]
MORPH_CROSS = 1, //!< a cross-shaped structuring element:
//!< \f[E_{ij} = \fork{1}{if i=\texttt{anchor.y} or j=\texttt{anchor.x}}{0}{otherwise}\f]
MORPH_ELLIPSE = 2 //!< an elliptic structuring element, that is, a filled ellipse inscribed
//!< into the rectangle Rect(0, 0, esize.width, 0.esize.height)
};[/pre]
iterations 迭代次数

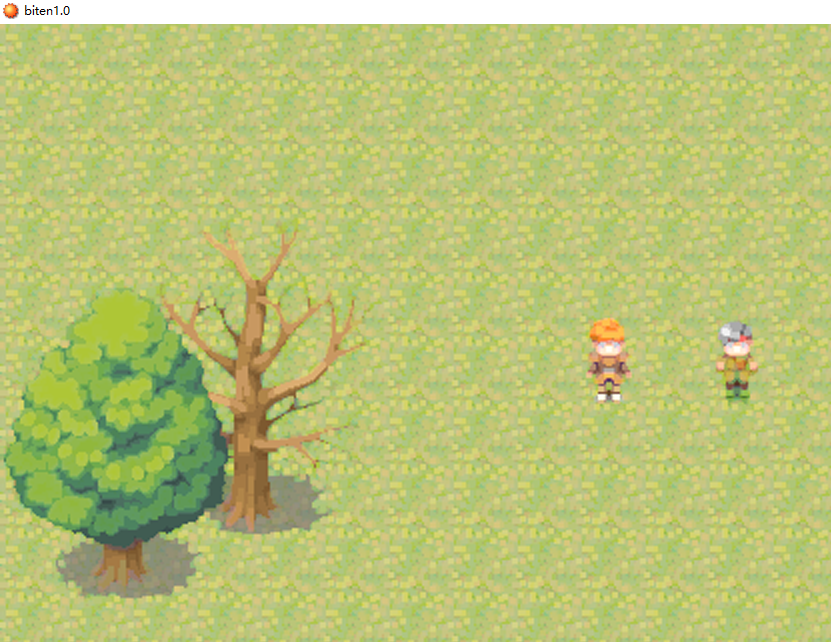

3, 3 的效果 迭代一次
[/fold]
[fold=biten_erode]
biten_erode(ksizew = 3, ksizeh = 3, out = self, shape = 0, iterations = 1)

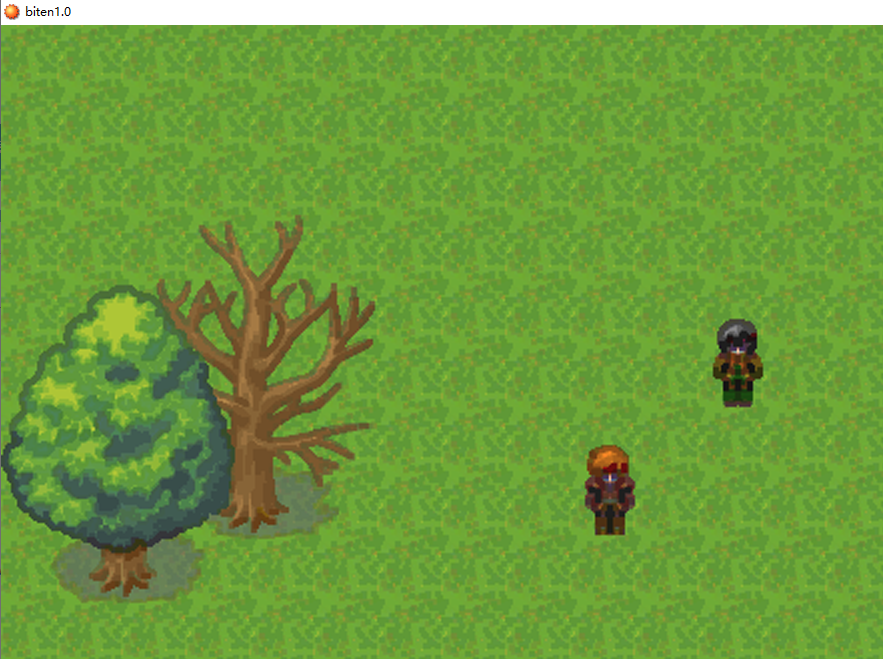

3, 3 的效果 迭代一次
[/fold]
不想写解释了 因为我也不是那么懂参数的意义 去看 opencv 文档吧 右上角查询
OpenCV 4.1.0 文档
要不百度下 关键词 opencv 函数名 比方 opencv GaussianBlur 肯定一大堆解释加范例 比我说的好多了
[fold=biten_GaussianBlur]
biten_GaussianBlur(ksizew = 3, ksizeh = 3, out = self, sigmaX = 0.0, sigmaY = 0.0)
size 必须是正奇数 不然就炸给你看
9, 3
[/fold]
[fold=biten_medianBlur]
biten_medianBlur(ksize = 3, out = self)
ksize 必须是大于 1 的奇数
9
size大了效率低 因为 核大了运算多了
但这个函数 核大了尤其慢
[/fold]
[fold=biten_morphologyEx]
biten_morphologyEx(op, ksizew = 3, ksizeh = 3, out = self, shape = 0, iterations = 1)
op是操作方式
[pre lang="c"]//! type of morphological operation
enum MorphTypes{
MORPH_ERODE = 0, //!< see #erode
MORPH_DILATE = 1, //!< see #dilate
MORPH_OPEN = 2, //!< an opening operation
//!< \f[\texttt{dst} = \mathrm{open} ( \texttt{src} , \texttt{element} )= \mathrm{dilate} ( \mathrm{erode} ( \texttt{src} , \texttt{element} ))\f]
MORPH_CLOSE = 3, //!< a closing operation
//!< \f[\texttt{dst} = \mathrm{close} ( \texttt{src} , \texttt{element} )= \mathrm{erode} ( \mathrm{dilate} ( \texttt{src} , \texttt{element} ))\f]
MORPH_GRADIENT = 4, //!< a morphological gradient
//!< \f[\texttt{dst} = \mathrm{morph\_grad} ( \texttt{src} , \texttt{element} )= \mathrm{dilate} ( \texttt{src} , \texttt{element} )- \mathrm{erode} ( \texttt{src} , \texttt{element} )\f]
MORPH_TOPHAT = 5, //!< "top hat"
//!< \f[\texttt{dst} = \mathrm{tophat} ( \texttt{src} , \texttt{element} )= \texttt{src} - \mathrm{open} ( \texttt{src} , \texttt{element} )\f]
MORPH_BLACKHAT = 6, //!< "black hat"
//!< \f[\texttt{dst} = \mathrm{blackhat} ( \texttt{src} , \texttt{element} )= \mathrm{close} ( \texttt{src} , \texttt{element} )- \texttt{src}\f]
MORPH_HITMISS = 7 //!< "hit or miss"
//!< .- Only supported for CV_8UC1 binary images. A tutorial can be found in the documentation
};[/pre]
7 是不支持的 因为输入是 CV_8UC4
传 7 ========================== 炸
这个 没图 这个主要应该不是拿来加滤镜的.. 也不是说不可以
[/fold]
[fold=biten_Scharr]
biten_Scharr(dx, dy, out = self, scale = 1.0, delta = 0.0)
dx dy 可以是 1,0 0,1 1,1
[/fold]
[fold=biten_Canny]
biten_Canny(threshold1, threshold2, out = self, apertureSize = 3, l2gradient = 0)

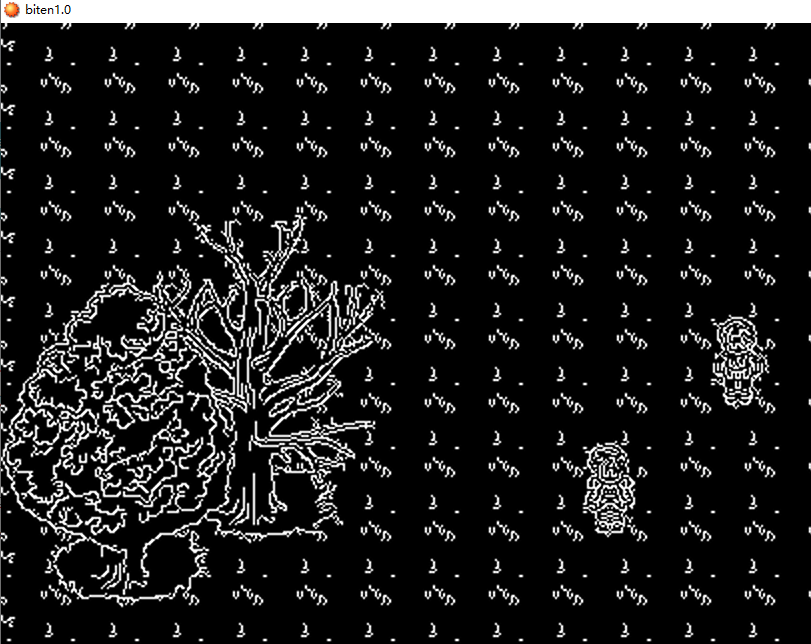

biten_Canny(80,160,0,3,1)
用于边缘检测
[/fold]
[fold=Mosaic]
biten_Mosaic(sizew = 2, sizeh = 2, out = self)
2, 2
这是我写的 所以..别查参数的意思了 字面意思
[/fold]
[fold=filter2D]
biten_filter2D(kw, kd, kernel, out = self, delta = 0.0)
biten_filter2D2(kw, kd, kernel, out = self, delta = 0.0)
上面那个接收整型的卷积核
下面接受双精度浮点数的卷积核

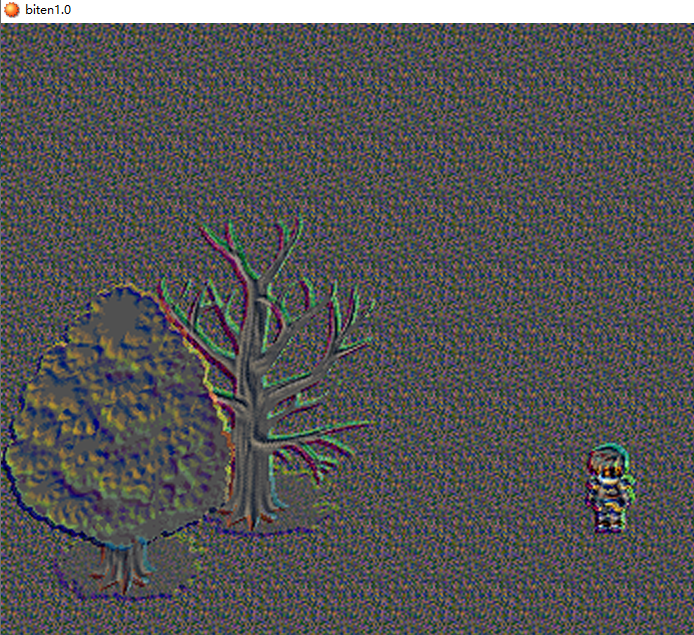

下面是使用范例
[pre lang="ruby"]kernel=[-1,0,0,
0,0,0,
0,0,1].pack("l*") # "d*" if double
bitmap.biten_filter2D(3,3,kernel,0,80)[/pre]
这个传入自定义卷积核实现各种效果
[/fold]
下面是整个画面滤镜的实现
[fold]
[pre lang="ruby"]module Graphics
module_function
# max 2560 * 1920
CCBBSS_SRC_WIDTH = 640
CCBBSS_SRC_HEIGHT = 480
CCBBSS_DET_WIDTH = 1280
CCBBSS_DET_HEIGHT = 960
CCBBSS_SRC_BITMAP = Bitmap.new(CCBBSS_SRC_WIDTH, CCBBSS_SRC_HEIGHT)
CCBBSS_DET_BITMAP = Bitmap.new(CCBBSS_DET_WIDTH, CCBBSS_DET_HEIGHT)
CCBBSS_DLL = Win32API.new('kernel32','GetModuleHandleA','p','l').call('RGSS103J')
CCBBSS_WPMLP = Win32API.new('kernel32','WriteProcessMemory','llpll','l')
CCBBSS_WPMPL = Win32API.new('kernel32','WriteProcessMemory','lplll','l')
temp = "\0"*4
CCBBSS_WPMPL.call(-1, temp, CCBBSS_DLL + 0x12B6C4, 4, 0)
CCBBSS_WPMPL.call(-1, temp, temp.unpack("l")[0] + 0x134, 4, 0)
CCBBSS_WPMPL.call(-1, temp, temp.unpack("l")[0] + 0xB4, 4, 0)
CCBBSS_WPMPL.call(-1, temp, temp.unpack("l")[0] + 0x10, 4, 0)
CCBBSS_BITMAP = temp.unpack("l")[0]
CCBBSS_WPMPL.call(-1, temp, CCBBSS_DLL + 0x12B6C4, 4, 0)
CCBBSS_WPMPL.call(-1, temp, temp.unpack("l")[0] + 0x144, 4, 0)
CCBBSS_WPMPL.call(-1, temp, temp.unpack("l")[0] + 0x10, 4, 0)
CCBBSS_FREEZE_BITMAP = temp.unpack("l")[0]
CCBBSS_RUBY_CODE = "Graphics.ccbbss_update"
CCBBSS_CODE = [0x8B, 0x54,0x24, 0x10,
0x60, 0x68, CCBBSS_RUBY_CODE,
0xB8, CCBBSS_DLL + 0x31D70,
0xFF, 0xD0,
0x83, 0xC4, 0x04, 0x61,
0x68, 0xCC0020,
0x6A, 0x00, 0x6A, 0x00, 0x57,
0xBF, CCBBSS_DLL + 0x884CD,
0xFF, 0xE7].pack("C6pClC7lC6lC2")
cc = [0xBA, CCBBSS_CODE, 0xFF, 0xE2].pack("CpC2")
CC_T = Win32API.new("user32","MessageBoxA","lppl","v")
CCBBSS_WPMLP.call(-1, CCBBSS_DLL + 0x884C3, cc, 7, 0)
CCBBSS_MAKE_BITMAP = Win32API.new("bitmap_enhance/biten","_Z11make_bitmapPvS_ii","llll","v")
CCBBSS_SET_BITMAP = Win32API.new("bitmap_enhance/biten","_Z10set_bitmapPvS_ii","llll","v")
CCBBSS_COPY_BITMAP = Win32API.new("bitmap_enhance/biten","_Z11copy_bitmapPvS_ii","llll","v")
# prevent transition bug
class << self
alias transition_ccbbss transition
def transition(*args)
CCBBSS_SET_BITMAP.call(CCBBSS_FREEZE_BITMAP, CCBBSS_SRC_BITMAP.biten_addr, CCBBSS_SRC_WIDTH, CCBBSS_SRC_HEIGHT)
Graphics.transition_ccbbss(*args)
end
end
def ccbbss_update
CCBBSS_MAKE_BITMAP.call(CCBBSS_BITMAP, CCBBSS_SRC_BITMAP.biten_addr, CCBBSS_SRC_WIDTH, CCBBSS_SRC_HEIGHT)
dest = ccbbss_process(CCBBSS_SRC_BITMAP)
CCBBSS_SET_BITMAP.call(CCBBSS_BITMAP, dest.biten_addr, dest.width, dest.height)
end
# customize here
def ccbbss_process(src)
kernel=[-1,0,0,
0,0,0,
0,0,1].pack("l*")
CCBBSS_SRC_BITMAP.biten_filter2D(3,3,kernel,0,80)
CCBBSS_SRC_BITMAP.biten_resize(CCBBSS_DET_BITMAP)
return CCBBSS_DET_BITMAP
end
end[/pre]
这是个扩大画面的例子
没什么好解释的？
[/fold]
没了
要用得有脚本基础
有些效果直接作用在画面上会导致字没法看清
所以得对那些位图个别使用
使用需要自己整合
文件 分两个包 因为超出2M大小了
biten1.0.zip
(696.79 KB, 下载次数: 163)
bitmap_enhance.zip
(1.87 MB, 下载次数: 166)
把下面那个解压到上面那个目录里就行
假如要用画面滤镜的话 请用我提供的 RGSS103J.dll
最大支持 2560*1920 (应该够了吧)
渐变问题也修复了
可以从任意尺寸放大到任意尺寸 但是不能缩小 因为RGSS渲染最多渲染到窗口大小 假如窗口小于需要渲染的初始范围 那些就无法显示了
逻辑是这样
游戏原本分辨率 640*480
现在窗口大小 比方 1280*960
本来只有左上角一块有画面
用了滤镜 加上放大效果
现在整个窗口都有了
这是放大的含义
窗口分辨率什么的要自己去选择 |
