分形乐趣

SixRC

下午写了这个，然后玩到现在

code

1. class Line

2.   include Math

3.   #起始点  向量

4.   attr_accessor:xy,:dir

5.   def initialize(xy,dir)

6.     @dir=dir

7.     @xy=xy

8.   end

9. end

10. class Factal

11.   include Math

12.   #状态数组 分化模式 位置 位图

13.   #状态数组0为初始态 之后每次进行分化 分化依据分化模式

14.   #状态 分化模式由Line构成 也可以是其他 暂时由线

15.   #状态n=状态n-1的每条线和分化模式的运算

16.   attr_accessor:status,:sim,:xy,:bitmap

17.   def initialize(xy)

18.     @xy=xy

19.     @status=[]

20.     @sim=[]

21.     @bitmap=Bitmap.new(4000,2000)

22.     @bitmap.fill_rect(0,0,4000,2000,Color.new(0,0,0))

23.   end

24.   #得到状态n的bitmap

25.   def get_bitmap(n)

26.     get_status(n)

27.     @bitmap.fill_rect(0,0,4000,2000,Color.new(0,0,0))

28.     @status[n].each{|k|draw_line(k)}

29.   end

30.   #画线

31.   def draw_line(line)

32.     len=(line.dir[0]**2+line.dir[1]**2)**0.5

33.     len=geti(len).to_f

34.     len=1 if len==0

35.     for i in 0..len

36.       x=geti(line.xy[0]+line.dir[0]*i/len)

37.       y=geti(line.xy[1]+line.dir[1]*i/len)

38.       @bitmap.set_pixel(@xy[0]+x,2000-@xy[1]-y,Color.new(0,255,0))

39.     end

40.   end

41.   #获取status

42.   def get_status(n)

43.     return if @status[n]

44.     get_status(n-1)

45.     @status[n]=[]

46.     for i in @status[n-1]

47.       for j in @sim

48.         nx=i.dir[0]*j.xy[0]-i.dir[1]*j.xy[1]

49.         ny=i.dir[0]*j.xy[1]+i.dir[1]*j.xy[0]

50.         ndx=i.dir[0]*j.dir[0]-i.dir[1]*j.dir[1]

51.         ndy=i.dir[0]*j.dir[1]+i.dir[1]*j.dir[0]

52.         @status[n].push(Line.new([nx+i.xy[0],ny+i.xy[1]],[ndx,ndy]))

53.       end

54.     end

55.   end

56.   #四舍五入

57.   def geti(k)

58.     if k-k.to_i > 0.5

59.       return k=k.to_i+1

60.     end

61.     k=k.to_i

62.   end

63. end

复制代码

原理很简单
就是重复线段
然后输入初始线段和分化模式
然后就可以让他算下去

一些解释

线由初始位置和向量表示 每一次运算 都是把前一次状态的每一线段转化成分化模式里面的线
分化模式里的线长度为一就是转化的线段长等于原长度

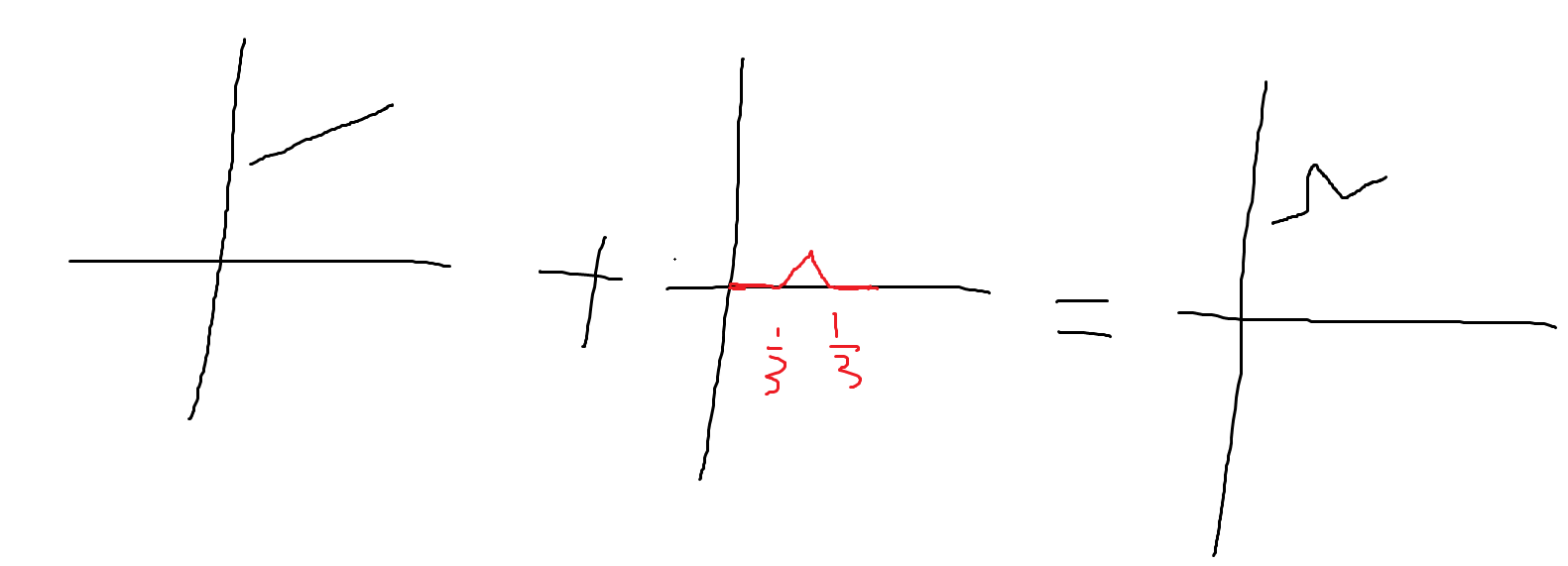

用图片来说话 就是

原线段+分化模式=后线段
如此循环
输入初始状态及分化模式后 用 xxx.get_bitmap(n)获取位图

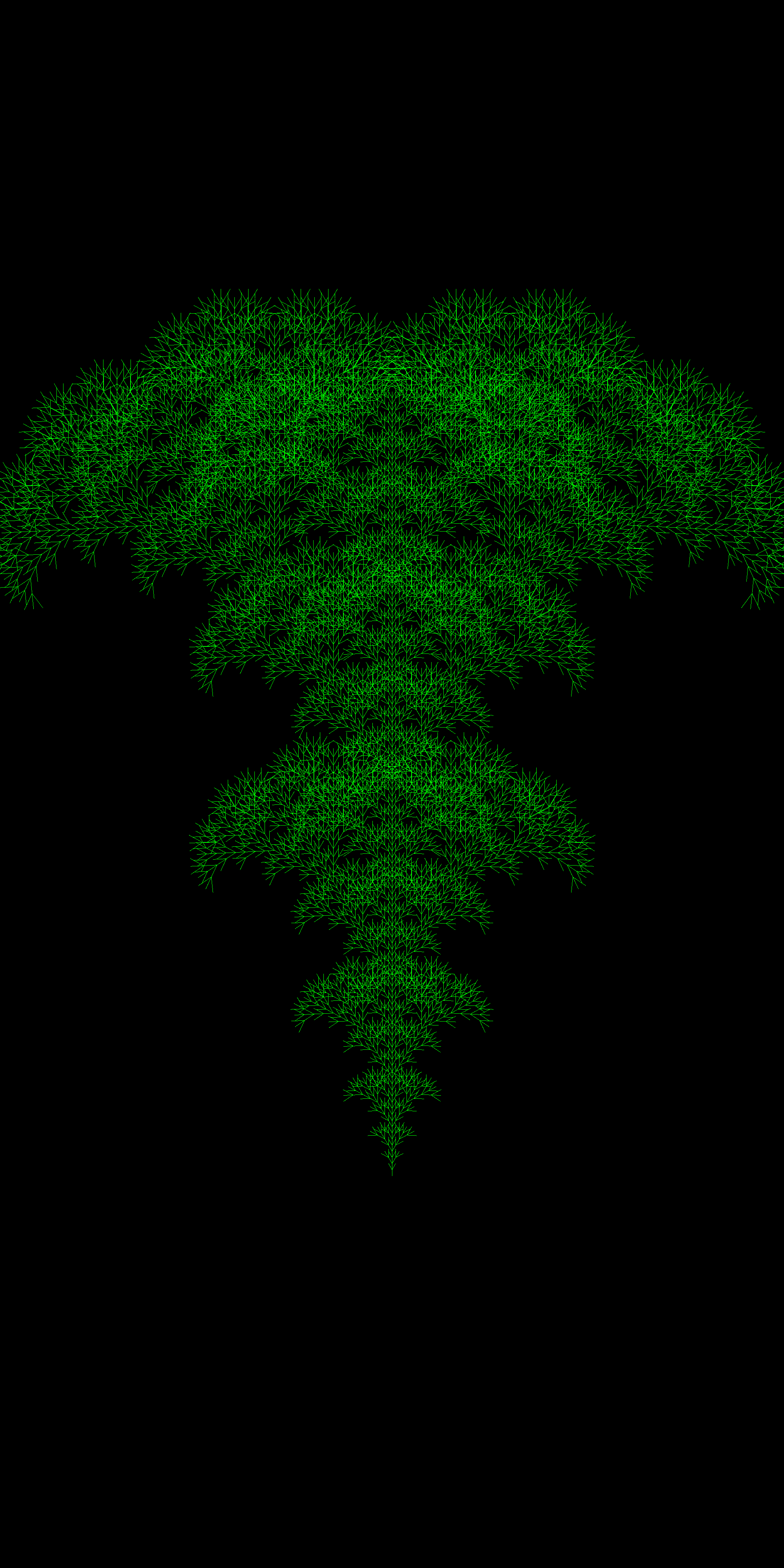

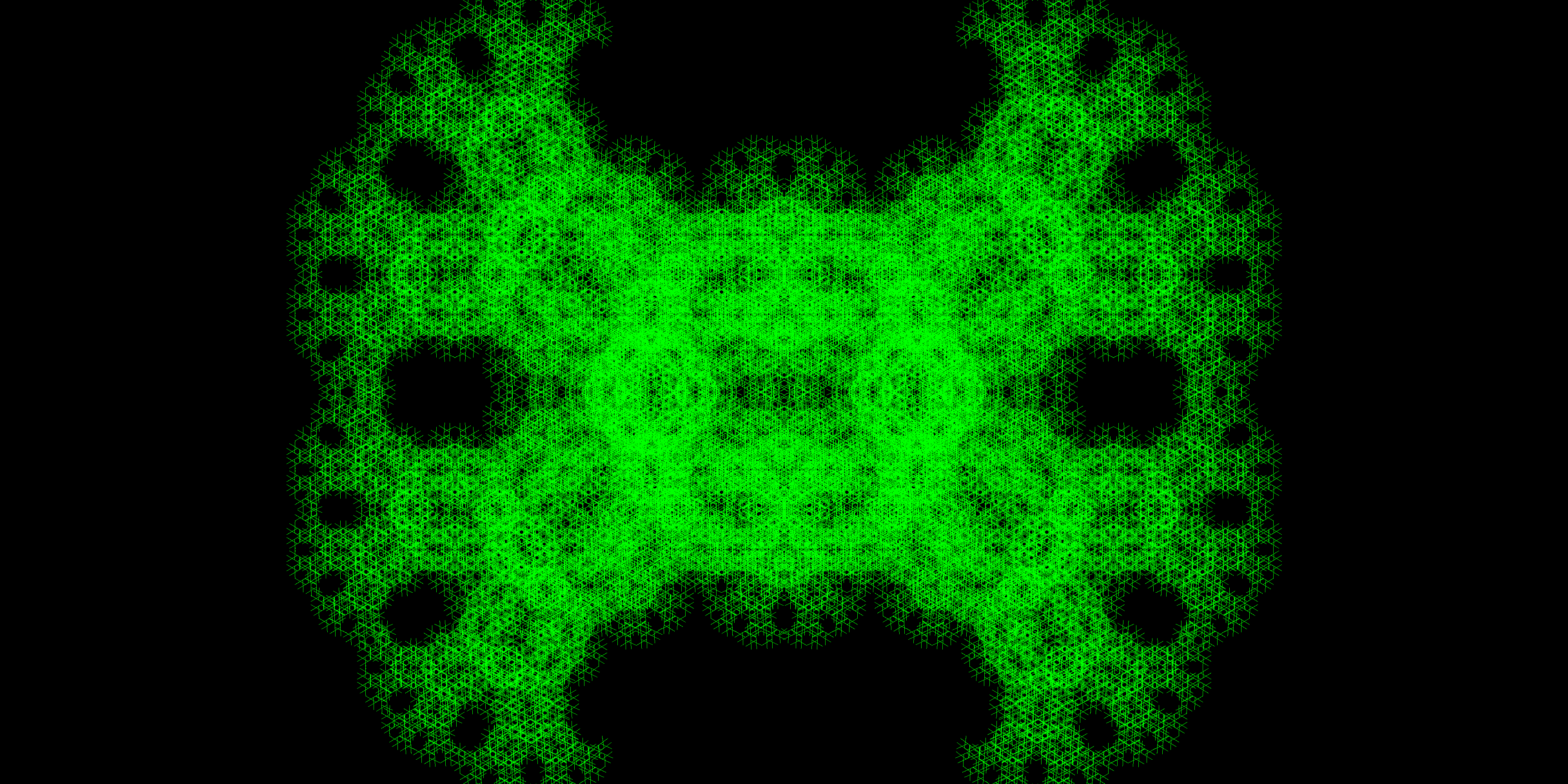

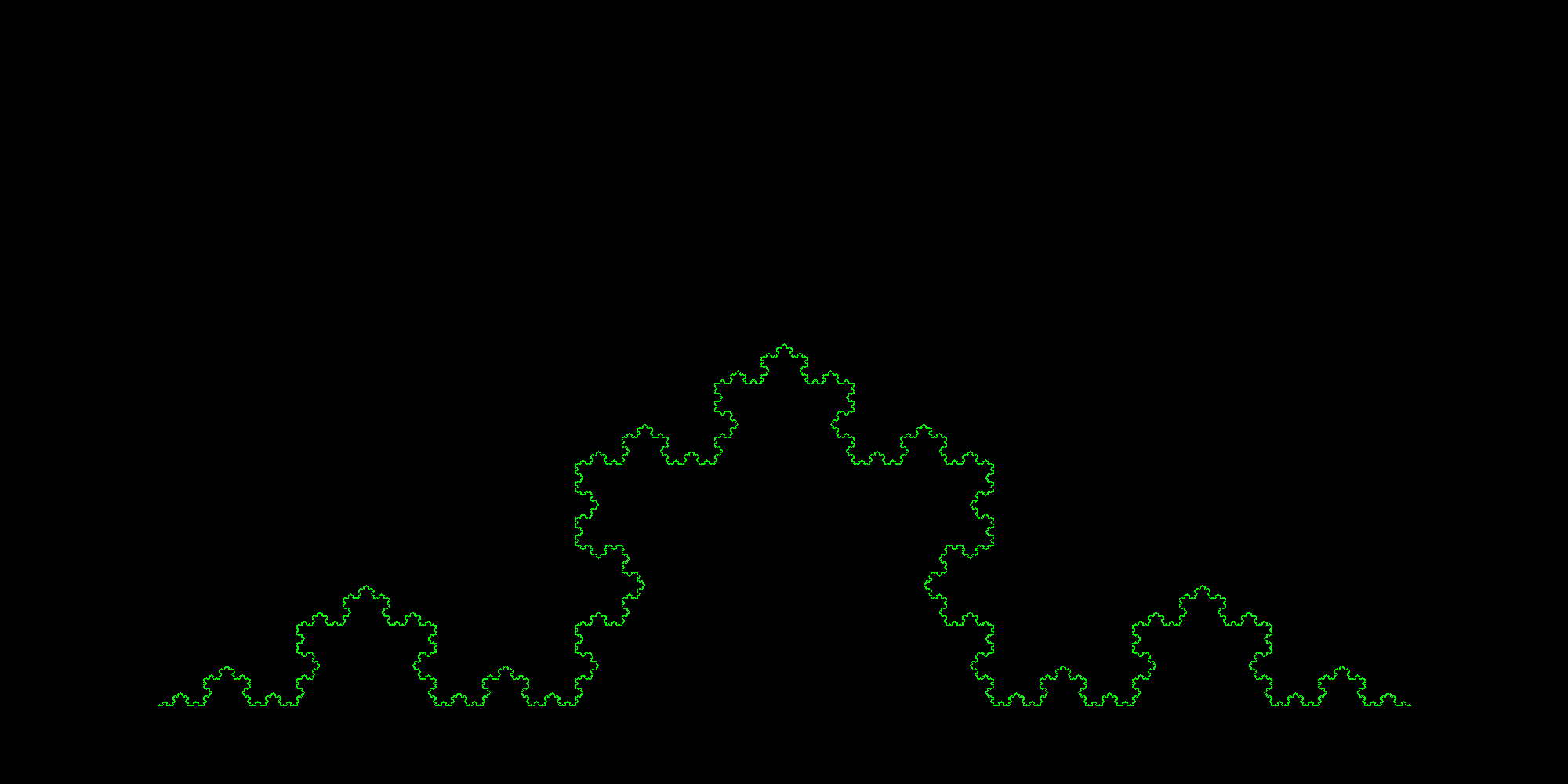

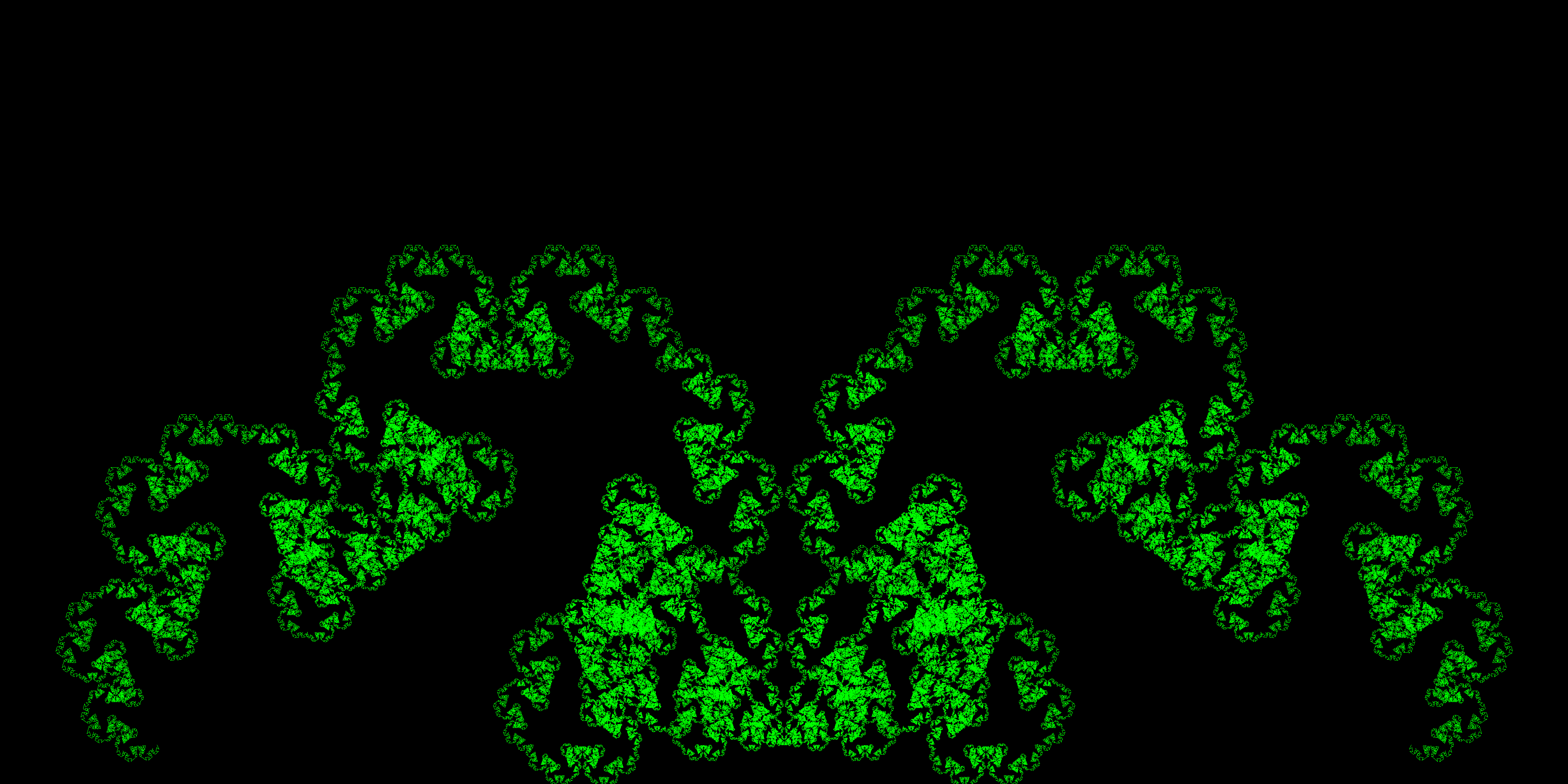

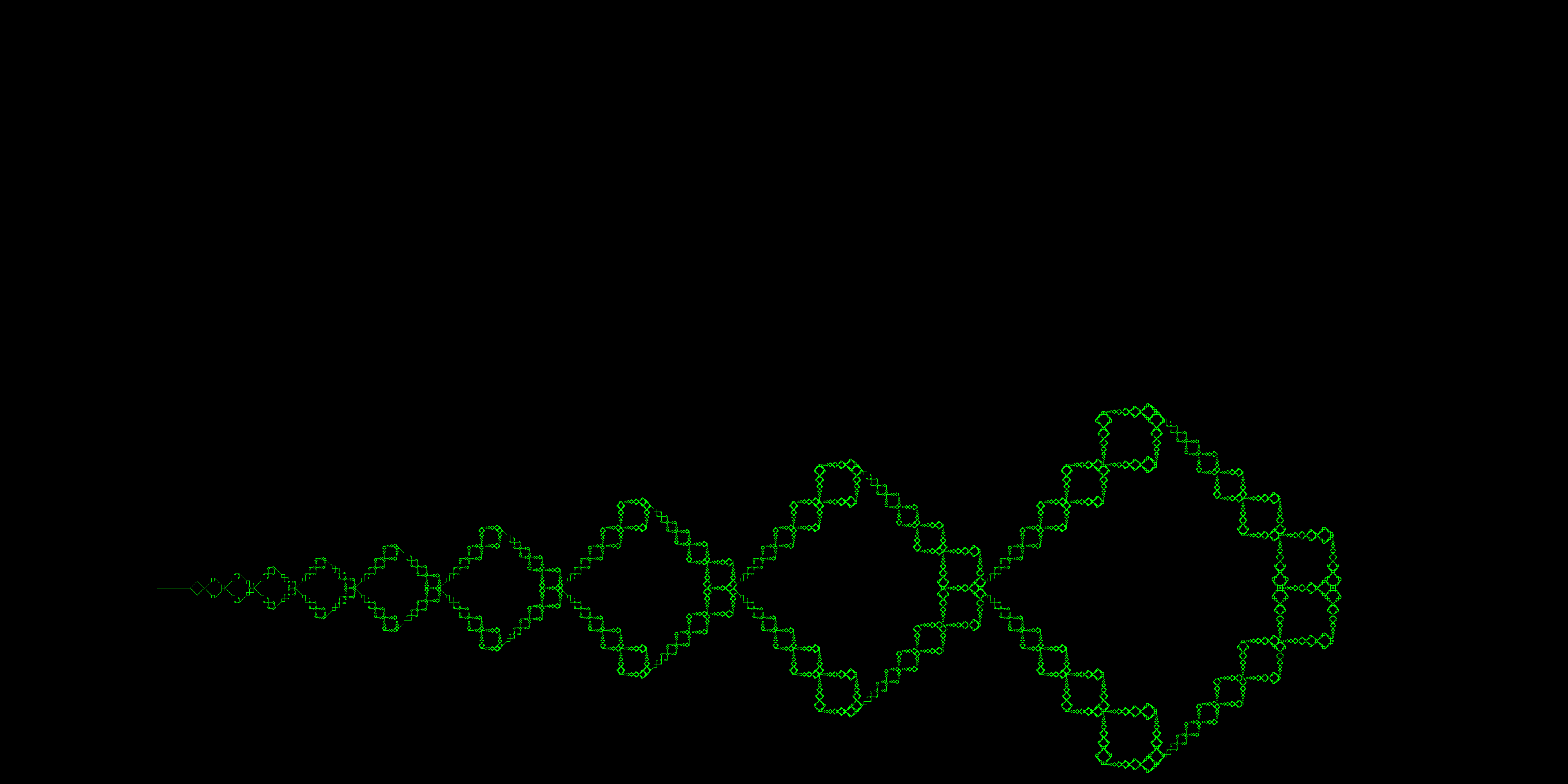

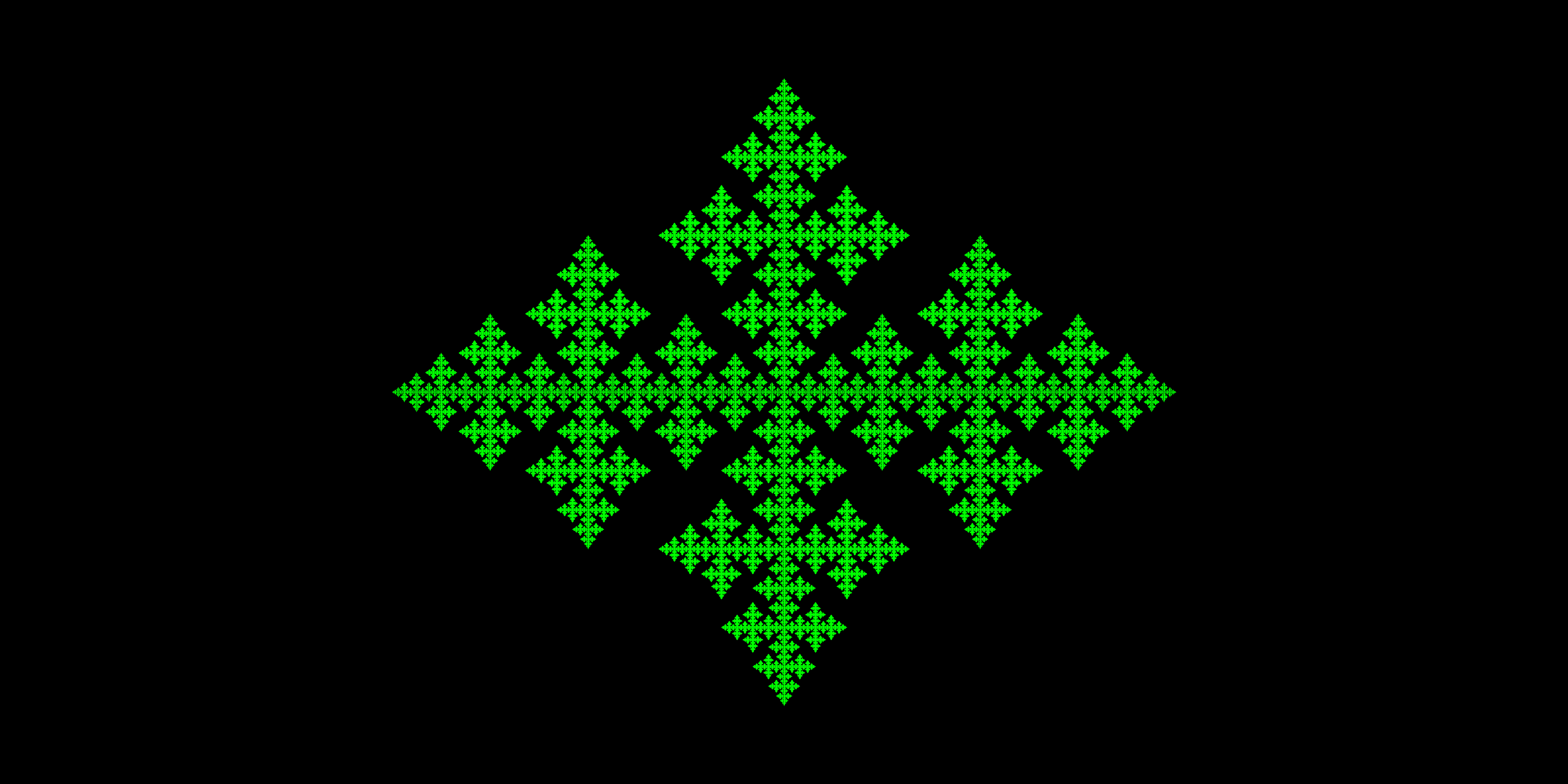

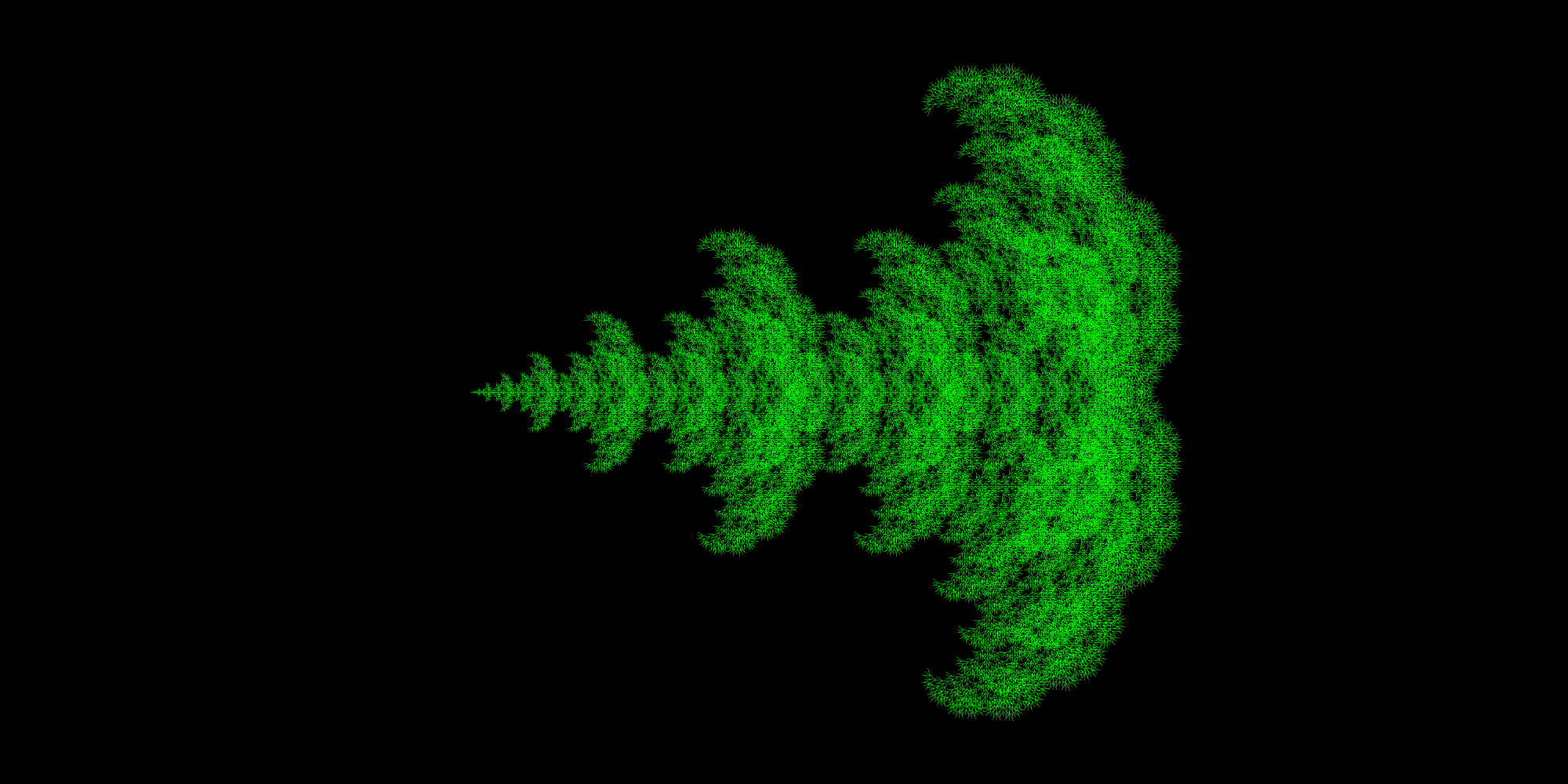

下面是我生成的一些分形图

分形图

初始状态稍稍不同
结果便很不同
呃
真的很好玩

5.14更新
前几天拓展到了C4D上
不过我的创意和渲染技巧极烂
下为其一

3d分形

Tink

可以试试 processing

余音·魔眼

被黑科技吓到了…

fux2

这个相当有意思啊，允许改造这个脚本吗？
