[已经解决] 如何在RPG Maker XP中实现多边形裁剪呢?

[复制链接]
梦石
0
星屑
3810
在线时间
744 小时
注册时间
2016-6-2
回帖
175

开拓者

发表于 2019-10-5 15:47:55 | 显示全部楼层 |阅读模式

加入我们,或者,欢迎回来。

您需要 登录 才可以下载或查看,没有账号?注册会员

×
本帖最后由 David_Exmachina 于 2019-10-6 13:17 编辑

好久都没来这里了。
这次我想提一些问题。

比如说,我有一张图片。
我(们)知道如果要将图片(的一部分)显示到屏幕上,
应调用以下脚本:

blt(X坐标,Y坐标,图片,矩形,[透明度])

可是这样的话,画面只会显示矩形的图像,
而我想要的效果就是让画面显示
五边形、五角星或者是六边形那样不是矩形的形状。
也就是进行“多边形裁剪”。
需要调用的脚本可能是这样的:

blt2(X坐标,Y坐标,图片,坐标组成的数组,反选,[透明度])

如何实现这个功能呢?


追加:我希望的是用这个来制作
屏幕作为玻璃碎掉的效果(类似FF10的遇敌动画)
或者是绘制扇形或者扇形的UI。
梦石
10
星屑
39550
在线时间
1919 小时
注册时间
2010-11-14
回帖
3214

R考场第七期纪念奖

发表于 2019-10-5 18:14:42 | 显示全部楼层
本帖最后由 KB.Driver 于 2019-10-6 02:08 编辑

  1. $calendar99 ||= {}
  2. $calendar99[:Bitmap] = $calendar99["Bitmap"] = 20190302

  3. class Bitmap
  4.   DEFAULT_COLOR = Color.new(77,88,99)

  5.   def para_blt(src_bitmap, src_rect, color = DEFAULT_COLOR, color2 = nil)
  6.     self.width.times do |x|
  7.       self.height.times do |y|
  8.         next unless get_pixel(x, y) == color
  9.         x2 = src_rect.x + x ; y2 = src_rect.y + y
  10.         src_color = src_bitmap.get_pixel(x2, y2)
  11.         next if color2 && src_color == color2
  12.         set_pixel(x, y, src_color)
  13.       end
  14.     end
  15.   end

  16.   def para_blt_r(src_bitmap, color = DEFAULT_COLOR, differ = 0)
  17.     self.width.times do |x|
  18.       self.height.times do |y|
  19.         next unless get_pixel(x, y).difference(color) <= differ
  20.         src_bitmap.set_pixel(x, y, get_pixel(x, y) )
  21.       end
  22.     end
  23.   end
  24. end
复制代码

  1. module Math
  2.   def self.mDistance(x1, y1, z1, x2, y2, z2)
  3.     (x1 - x2).abs + (y1 - y2).abs + (z1 - z2).abs
  4.   end
  5. end

  6. class Color
  7.   def difference(other_color)
  8.     (Math.mDistance3D(self.red, self.green, self.blue,
  9.     other_color.red, other_color.green, other_color.blue) +
  10.     self.alpha - other_color.alpha) / 4
  11.   end
  12. end
复制代码

  1. Cache = RPG::Cache
  2. Sprite = RPG::Sprite
  3. def rgss_stop
  4.   loop{ Graphics.update }
  5. end
复制代码

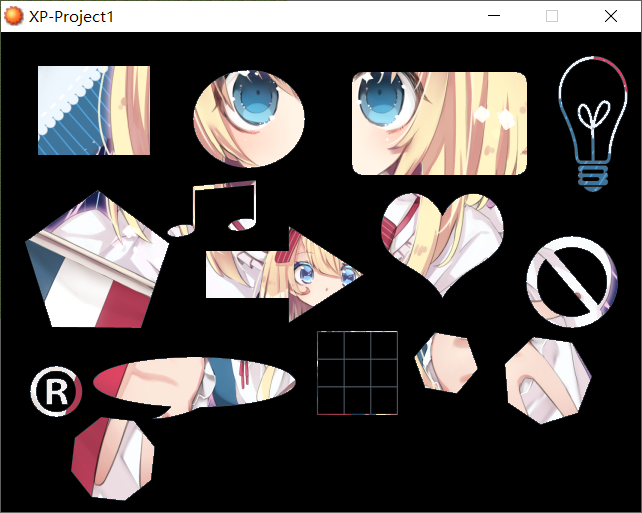

Take 1
  1. # Take 1
  2. src_bitmap = Cache.picture("para_item")

  3. sprite = Sprite.new
  4. sprite.bitmap = Bitmap.new("Graphics/Pictures/para_back")
  5. sprite.bitmap.para_blt(src_bitmap, src_bitmap.rect)

  6. rgss_stop
复制代码

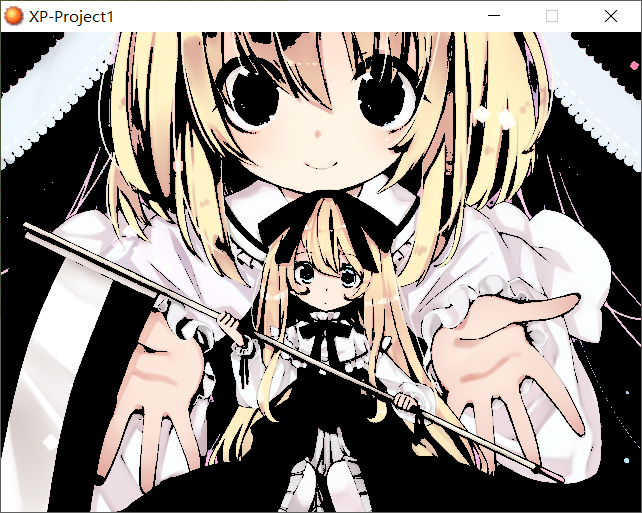

Take 2
  1. # Take 2
  2. src_bitmap = Cache.picture("para_item")

  3. sprite = Sprite.new
  4. sprite.bitmap = Bitmap.new(640, 480)
  5. src_bitmap.para_blt_r(sprite.bitmap, Color.new(255, 244, 198), 50)

  6. rgss_stop
复制代码

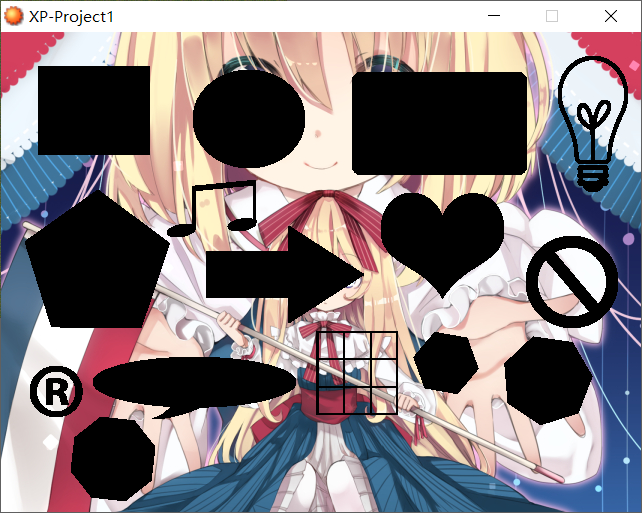

Take 3
  1. # Take 3
  2. src_bitmap = Cache.picture("para_item")
  3. back_bitmap = Cache.picture("para_back")
  4. test_bitmap = Bitmap.new(640, 480)

  5. back_bitmap.para_blt_r(test_bitmap, Color.new(255,255,255,0))
  6. back_bitmap.para_blt_r(test_bitmap, Color.new(77,88,99,0))
  7. test_bitmap.para_blt(src_bitmap, src_bitmap.rect, Color.new(255,255,255,0))
  8. test_bitmap.para_blt(src_bitmap, src_bitmap.rect, Color.new(77, 88, 99, 0))

  9. sprite = Sprite.new
  10. sprite.bitmap = test_bitmap
复制代码




评分

参与人数 2星屑 +160 赞 +2 收起 理由
RyanBern + 160 + 1 认可答案
David_Exmachina + 1 认可答案

查看全部评分

用头画头像,用脚写脚本
回复

使用道具 举报

梦石
0
星屑
3810
在线时间
744 小时
注册时间
2016-6-2
回帖
175

开拓者

 楼主| 发表于 2019-10-6 13:17:08 | 显示全部楼层
KB.Driver 发表于 2019-10-5 18:14
$calendar99 ||= {}
$calendar99[:Bitmap] = $calendar99["Bitmap"] = 20190302

很不错啊,只是感觉这速度有点慢,
(稍微解读了一下脚本,用的是比较慢的描点法)
而且能够绘制的形状仍然受限。

我希望的是用这个来制作
屏幕作为玻璃碎掉的效果(类似FF10的遇敌动画)
或者是绘制扇形或者扇形的UI。

也许用API的话可以解决问题。
(因为我真的不会用API啊QAQ)
回复

使用道具 举报

老黄鸡

梦石
4
星屑
46133
在线时间
7978 小时
注册时间
2009-7-6
回帖
13342

MZ评测员RM创作大赛01组委会开拓者贵宾

发表于 2019-10-6 14:09:12 | 显示全部楼层
单纯的碎屏效果你可以在这里找到范例,速度还算可以接受
https://rpg.blue/thread-229995-1-1.html

RGSS性能瓶颈就在这里,想要突破只能引入外部手段(比如DLL,直接跑bytecode)
会这些的话基本也不会提这个问题了

评分

参与人数 2星屑 +45 赞 +2 收起 理由
RyanBern + 45 + 1 醋疯
David_Exmachina + 1 认可答案

查看全部评分

RGDirect - DirectX驱动的RGSS,点我了解.
(排满,暂停)RM全系列成套系统定制请联系QQ1213237796
不接受对其他插件维护的委托
回复

使用道具 举报

梦石
0
星屑
3810
在线时间
744 小时
注册时间
2016-6-2
回帖
175

开拓者

 楼主| 发表于 2019-10-6 20:12:59 | 显示全部楼层
好吧,看来我也只能问到这里了,谢谢大家的帮助。
这就是RGSS的极限了吗?看来只能用描线法来解决这个问题了。
