【自制UI插件】实现显示圆圈形状的倒计时进度条

莱纳嘤狐

一开始对mv底层框架不太熟悉，就先后尝试使用html5 canvas和webgl绘制图像，结果总是一点反应也没有orz
后面经历了多次搜集资料和对框架核心源码的解读（这个过程真的很痛苦啊啊啊）就明白了其中的原理：mv里的许多东西都是对PIXI库里的东西的一层层封装，我们的游戏实质上就是一个巨大的PIXI容器（Container对象），里面的许多UI元素（如Sprite、Scene、Window等）都需要被add到里面去。
但是绘制这种圆弧形状用canvas2dContext的方法会更方便，因为用picture实在是不现实。然后我就发现，Bitmap里就封装了context对象，于是乎我就捣鼓出了下面的代码：
[pre lang="javascript" line="1"]
Bitmap.prototype.drawArc = function(x, y, radius, startAngle, endAngle, lineWidth, color) {
        var context = this._context;
        context.clearRect(0, 0, Graphics.boxWidth, Graphics.boxHeight);

        context.beginPath();
        context.arc(x, y, radius, startAngle, endAngle, true);

        context.strokeStyle = color;
        context.lineWidth = lineWidth;
        context.stroke();

        context.save();
        this._setDirty();
};
[/pre]
自己为Bitmap定义一个新的绘制圆弧的方法，毕竟直接在外部对Bitmap操作很可能行不通（因为_context是Bitmap的私有成员，不向外提供）。
紧接着在反复测试中我还学习到，Bitmap不能直接显示在游戏画面上，还需要封装在Sprite对象中，并被add到PIXI容器里面，放在当前场景上，由SceneManager.update去负责倒计时动画的更新。
完整源码我贴在下面了，还有一些示例截图，欢迎交流，有需改进之处麻烦大佬指出了，非常感谢！！！！新人rm开发者感谢支持！！！

[pre lang="javascript" line="1" file="L_CircleGaugeUI.js"]//=============================================================================
// L_CircleGaugeUI.js
//=============================================================================

/*:
* @target MV
* @plugindesc 自制UI：圆圈形的倒计时进度条
* @author レナ
* @help L_CircleGaugeUI.js
*
* 插件命令（[]括号为可选项）：
* · L_CircleGaugeUI start 倒计时 圆圈半径 [中心X] [中心Y]
*  开启倒计时。
* · L_CircleGaugeUI stop
*  停止倒计时。
*
* ◆注意：为保证插件正常使用，请先指定一张空png图片！
*
* 使用条款：完全免费使用，可随意更改，允许二次发布，无任何版权限制。
*
* ◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆◆
*
* @param duration
* @text 持续时间
* @type number
* @min 1
* @max 300
* @default 10
* @desc 默认倒计时，单位为秒。
*
* @param radius
* @text 圆圈半径
* @type number
* @min 50
* @max 300
* @default 200
* @desc 默认圆圈半径，单位为像素。
*
* @param centerX
* @text 圆圈中心X
* @type number
* @min 0
* @max 816
* @desc 默认圆圈中心（X坐标），单位为像素。
*
* @param centerXVariableId
* @parent centerX
* @text 变量id
* @type number
* @desc 绑定到的变量id。
*
* @param centerY
* @text 圆圈中心Y
* @type number
* @min 0
* @max 624
* @desc 默认圆圈中心（Y坐标），单位为像素。
*
* @param centerYVariableId
* @parent centerY
* @text 变量id
* @type number
* @desc 绑定到的变量id。
*
* @param picName
* @text 图片
* @type file
* @dir img/pictures/
* @default 0
*/

(function() {
    Bitmap.prototype.drawArc = function(x, y, radius, startAngle, endAngle, lineWidth, color) {
        var context = this._context;
        context.clearRect(0, 0, Graphics.boxWidth, Graphics.boxHeight);

        context.beginPath();
        context.arc(x, y, radius, startAngle, endAngle, true);

        context.strokeStyle = color;
        context.lineWidth = lineWidth;
        context.stroke();

        context.save();
        this._setDirty();
    };

    var pluginName = 'L_CircleGaugeUI';
    var params = PluginManager.parameters(pluginName);

    var duration = Number(params['duration']) || 10;
    var radius = Number(params['radius']) || 50;
    var centerXVariableId = Number(params['centerXVariableId']) || 0;
    var centerYVariableId = Number(params['centerYVariableId']) || 0;
    var centerX = Number(params['centerX']) || Graphics.boxWidth / 2;
    var centerY = Number(params['centerY']) || Graphics.boxHeight / 2;
    var picName = params['picName'] || '0';

    var strokeWidth = 15;   // 圆环宽度（粗细）

    var isCounting = false;

    var bgColor = '#999999';
    var gaugeColor = '#ffffff';

    var bgCircle = null;
    var gaugeCircle = null;
    var gaugeContainer = null;

    function draw(percent) {
        if (percent >= 0) {
            // 计算对应角度（100%=360°, 0%=0°）
            var startAngle = -Math.PI / 2;
            var endAngle = percent * 2 * Math.PI - Math.PI / 2;
            gaugeCircle.drawArc(centerX, centerY, radius, startAngle, endAngle, strokeWidth, gaugeColor);
        }
    }

    // 倒计时启动方法
    Game_Temp.prototype.startCountdown = function(time, radius, startCallback, endCallback, okCallback) {
        if (startCallback) startCallback();
        // 若已有倒计时，先停止
        if (isCounting) this.stopCountdown();

        isCounting = true;
        var totalMillis = time * 1000;
        var elapsedMillis = 0;
        var startTime = Date.now();

        if (!gaugeContainer) {
            gaugeContainer = new PIXI.Container();
            SceneManager._scene.addChild(gaugeContainer);
        }

        bgCircle = ImageManager.loadPicture(picName);
        gaugeCircle = ImageManager.loadPicture(picName);

        // 绘制底层灰色时间条
        bgCircle.drawArc(centerX, centerY, radius, 0, 2 * Math.PI, strokeWidth, bgColor);
        var bgCircleSprite = new Sprite(bgCircle);
        gaugeContainer.addChild(bgCircleSprite);

        // 绘制白色时间条
        var gaugeCircleSprite = new Sprite(gaugeCircle);
        gaugeContainer.addChild(gaugeCircleSprite);

        // 动画更新逻辑
        function update() {
            if (!isCounting) return;

            elapsedMillis = Date.now() - startTime;
            var progress = Math.max(0, 1 - (elapsedMillis / totalMillis));

            draw(progress);
            gaugeContainer.addChild(gaugeCircleSprite);

            // 倒计时结束
            if (progress <= 0) {
                $gameTemp.stopCountdown();
                if (endCallback) endCallback();
                return;
            }

            animationId = requestAnimationFrame(update);
        }

        // 启动动画
        update();

        // 监听确定键
        function okHandler() {
            if (isCounting) {
                //alert('按下了确定键');
                $gameTemp.stopCountdown();
                if (okCallback) okCallback();
            }
        }

        this._countdownOkHandler = okHandler;
    };

    // 停止倒计时方法
    Game_Temp.prototype.stopCountdown = function() {
        if (!isCounting) return;

        // 停止动画、清空容器
        cancelAnimationFrame(animationId);
        if (gaugeContainer) {
            gaugeContainer.removeChildren();
            //SceneManager._scene.removeChild(gaugeContainer);
        }

        // 清除确定键监听、重置状态
        this._countdownOkHandler = null;
        isCounting = false;
        elapsedMillis = 0;
    };

    /* 这个暂时没啥用
    // 监听确定键
    var _Scene_Base_updateInput = Scene_Base.prototype.updateInput;
    Scene_Base.prototype.updateInput = function() {
        _Scene_Base_updateInput.call(this);
        // 按下确定键且有倒计时时触发回调
        if (Input.isTriggered('ok') && $gameTemp._countdownOkHandler) {
            $gameTemp._countdownOkHandler();
        }
    };
    */

    var _Game_Interpreter_pluginCommand = Game_Interpreter.prototype.pluginCommand;
    Game_Interpreter.prototype.pluginCommand = function(command, args) {
        _Game_Interpreter_pluginCommand.call(this, command, args);
        if (command === pluginName) {
            switch(args[0]) {
                case 'start':
                    duration = Number(args[1]) || duration;
                    radius = Number(args[2]) || radius;
                    centerX = Number(args[3]) || Number($gameVariables.value(centerXVariableId)) || centerX || Graphics.boxWidth / 2;
                    centerY = Number(args[4]) || Number($gameVariables.value(centerYVariableId)) || centerY || Graphics.boxHeight / 2;

                    // ◆开启倒计时
                    $gameTemp.startCountdown(duration, radius);
                    break;
                case 'stop':
                    // ◆停止倒计时
                    $gameTemp.stopCountdown();
                    break;
            }
        }

        };
})();[/pre]
L_CircleGaugeUI.zip (2.4 KB, 下载次数: 4, 售价: 1 星屑)

2026-2-20 01:23 上传

点击文件名下载附件

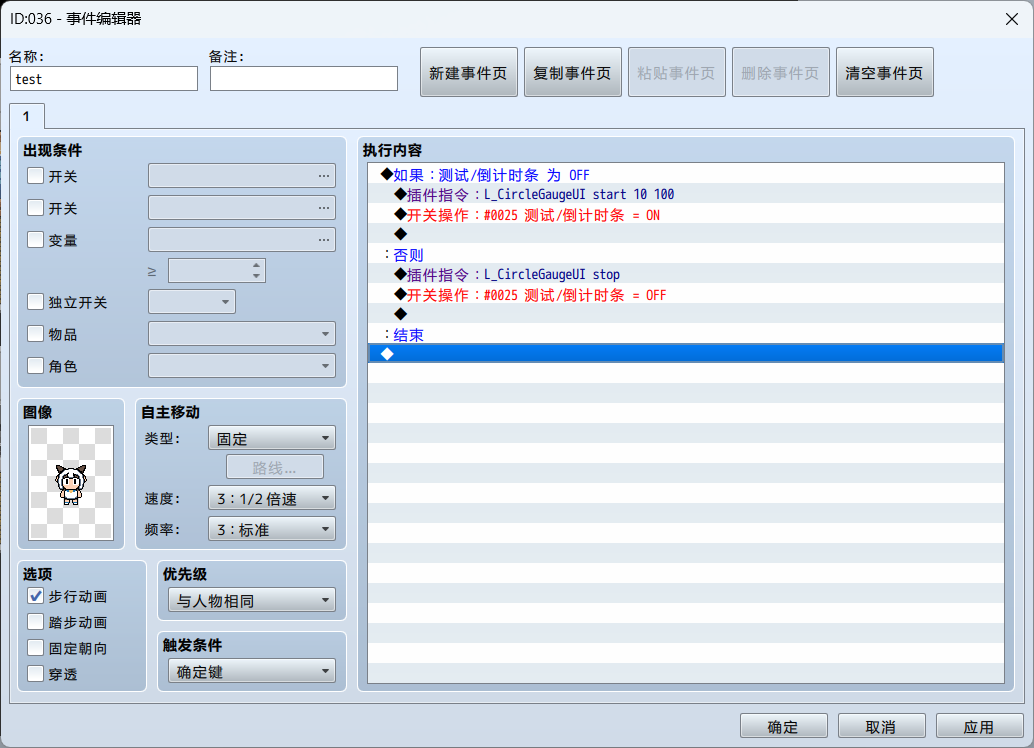

测试事件

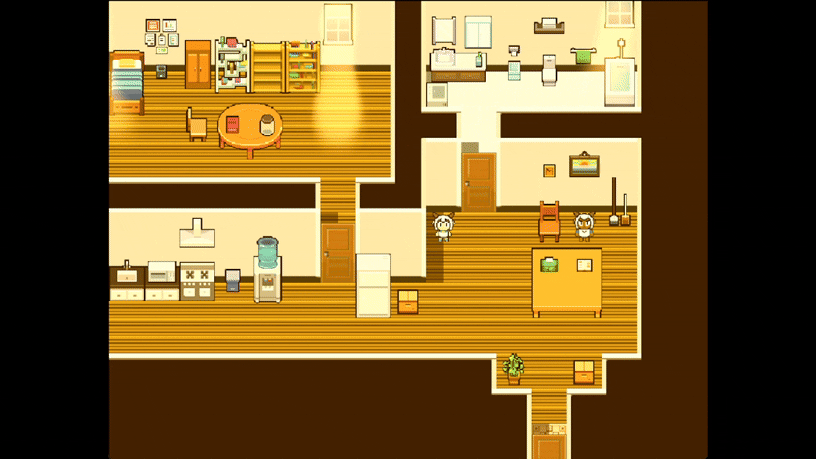

测试截图

（感谢论坛某个像素画大佬做的图块素材嘿嘿嘿！！！游戏都还没开始写，时间全花在魔改引擎和ui设计上了orz）

莱纳嘤狐

目前测试发现个bug：底层的灰色条没有显示出来，不知道有哪位佬能帮我看下该怎么弄orz

莱纳嘤狐

顺便解释下为什么要在一张空图片上做bitmap绘制，因为我试过改成ImageManager.loadEmptyBitmap()结果发现没反应。。。不知道为什么
