【插件】地图显示小地图

过眼云烟 · 发表于 2015-11-23 22:19:49

加入我们，或者，欢迎回来。

您需要登录才可以下载或查看，没有帐号？注册会员

x

这个插件的写法借鉴了rpg maker web 上的Hajime Hoshi的MiniMap的算法。
我的初衷是模仿空之轨迹系列的小地图，国外已经有好几个版本的小地图了，但是都不智能。
如果玩家用默认的插件画出来的地图歪瓜裂枣，我的这个插件意在帮助玩家在自动绘制
的基础之上可以根据自己需求进行调整，绘制出诸如场景出入口，旅馆，一般建筑，教堂，武器店等，
让玩家一目了然。同时该小地图会在人物对话或者事件执行或者打开开关的时候自动隐藏，不会永远
傻儿吧唧的在那里不解风情的。

接下来的版本会考虑配合我的世界地图插件和迷雾探索插件的，敬请期待。

最后，诚挚的感谢我的好友高须小龙提供的图片素材，他亲自做的哦~~~

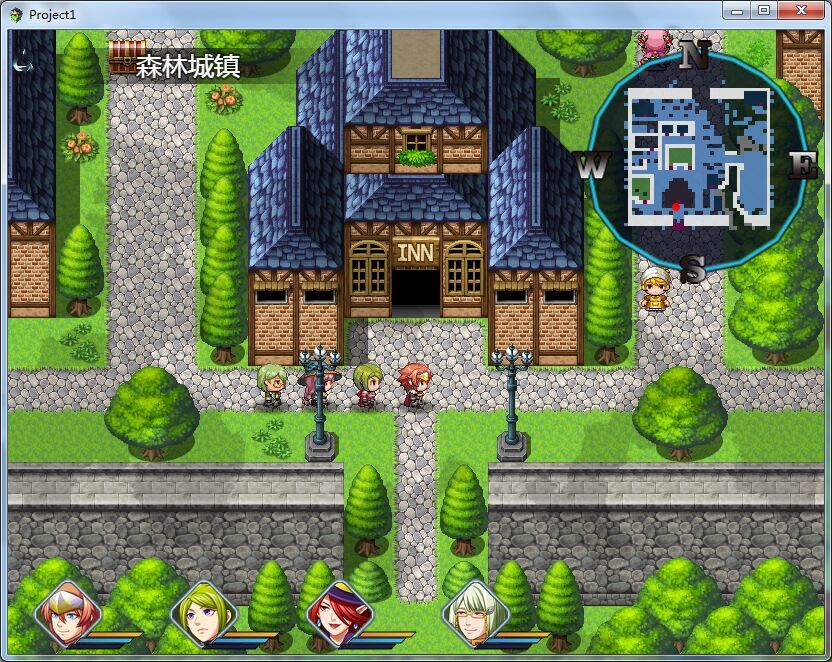

效果1：只要你有耐心，城镇中的不同建筑物颜色都可以标记出来

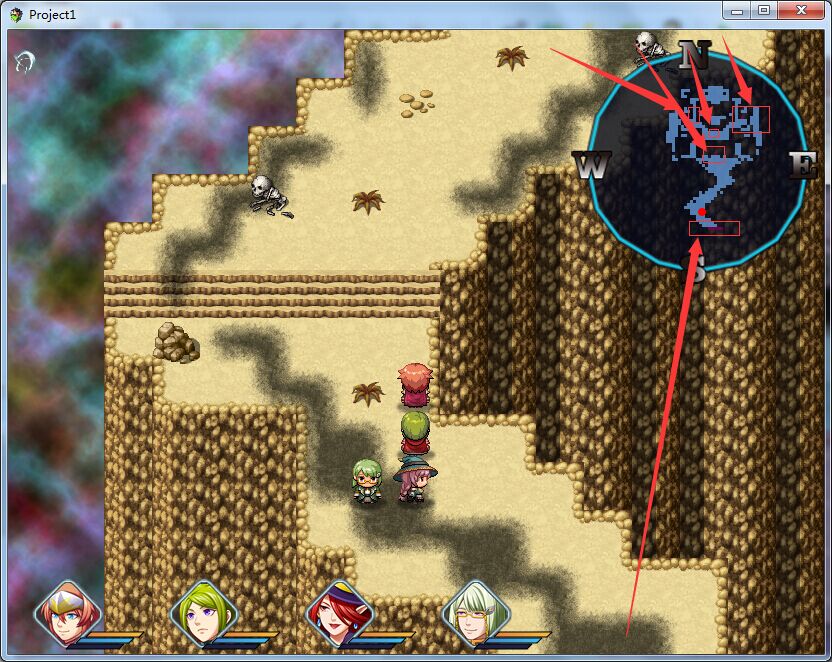

效果2：更智能的提醒玩家出入口位置

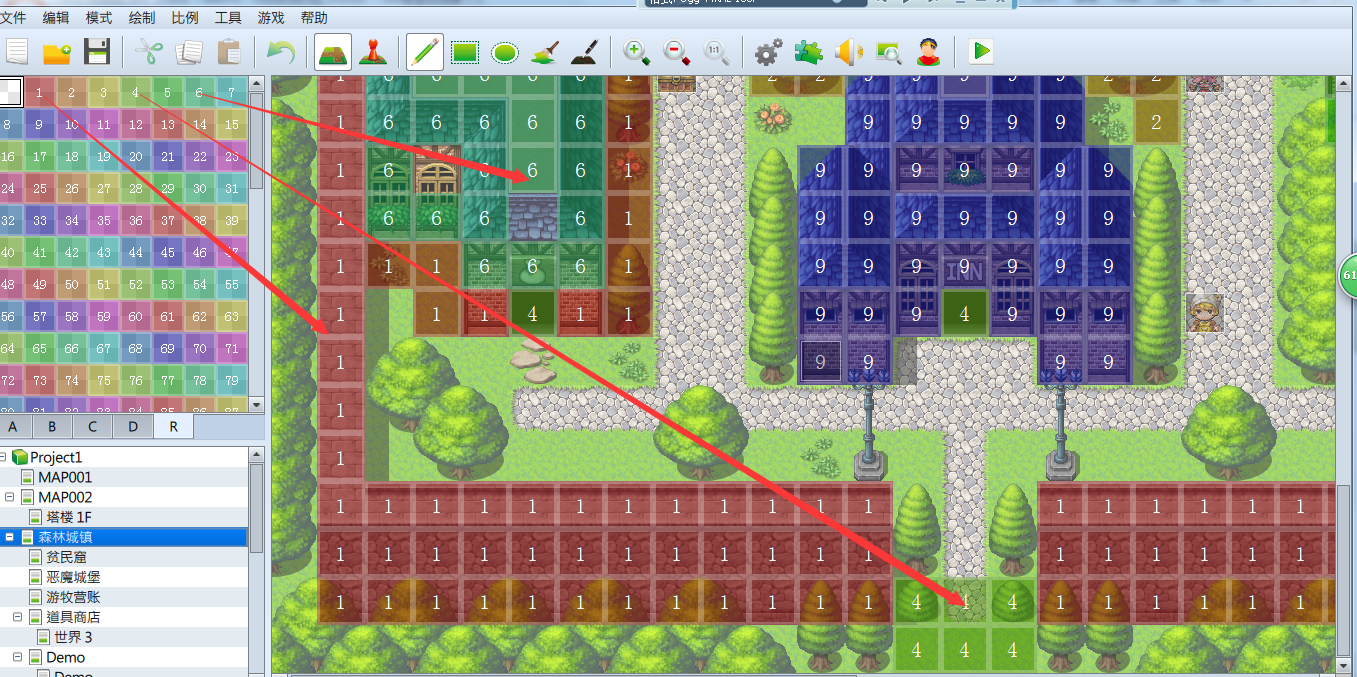

修正方法：利用区块region id功能

请将这个文件放在pictures目录下

JAVASCRIPT 代码复制下载

//=============================================================================
// MrLiu_MiniMap.js
//=============================================================================
/*:
* @plugindesc 在RMMV游戏的地图界面上显示小地图
* @author MrLiu-过眼云烟
 * @param NotShowMiniMap
 * @desc 开启此开关则不显示小地图，多用于剧情等特殊场景。
 * @default 49
 *
* @help 这个插件的写法借鉴了rpg maker web 上的Hajime Hoshi的MiniMap的算法
* 使用方法是在地图的备注中加入<mini_map> 就会自动显示小地图，您可以通过打开开关
* 或者NPC对话或者事件页运行的时候会自动隐藏。您可自行修改本插件78行--110行对应的区块
* 颜色。实现您在小地图上的修改。能够更智能的画出您满意的小地图。请将minimap.png文件
* 放在picture目录下，UI图片制作者是我的好友高须小龙，在此对他致以诚挚的感谢。
* 目前我已经创建的图块颜色对应如下：1.边界[255,255,255,255] 2.通行补充[95, 147, 207, 212] 3不可通行补充[128, 128, 128, 192]4.场景出入口[255,256,75,50]
* 5.一般建筑[11,43,68,206] 6.商店[74,135,65,112]7.冒险者工会[144,9,24,255]8.教会[140,90,53,26]9.旅馆[40,32,47,25]
* 您可进行随意修改。
*/




var parameters = PluginManager.parameters('MrLiu_MiniMap');
var notShowSwitch = Number(parameters['NotShowMiniMap']);


(function() {
    var miniMapBitmaps = {};

    var MINI_MAP_MARGIN = 50;
    var MINI_MAP_SIZE = 150;//184;
    var POSITION_RADIUS = 4;
    var COLORS = {
        'walk':     [95, 147, 207, 212],
        'mountain': [255, 255, 255, 0],//224
        'other':    [128, 128, 128, 0],//192
    };
    Bitmap.prototype.replacePixels = function(pixels) {
        var imageData = this._context.createImageData(this.width, this.height);
        imageData.data.set(pixels);
        this._context.putImageData(imageData, 0, 0);
        this._setDirty();
    };

    function isWater(gameMap, x, y) {
        if (gameMap.isOverworld()) {
            var tileId = gameMap.autotileType(x, y, 0);//regionId
            if ([0, 1, 2, 3, 7].some(function(id) {
                return id === tileId;
            })) {
                return true;
            }
        }
        return gameMap.isShipPassable(x, y);
    }

    var Scene_Map_onMapLoaded = Scene_Map.prototype.onMapLoaded;
    Scene_Map.prototype.onMapLoaded = function() {
        Scene_Map_onMapLoaded.call(this);
        if (!$dataMap.meta.mini_map) {
            return;
        }
        if ($gameMap.mapId() in miniMapBitmaps) {
            return;
        }
        var pixels = new Uint8Array(4 * $dataMap.width * $dataMap.height);
        var p = 0;
        for (var j = 0; j < $dataMap.height; j++) {
            for (var i = 0; i < $dataMap.width; i++) {
                var color = null;
                if ($gameMap.checkPassage(i, j, 0x0f)) {
                    color = COLORS['walk'];
                } else if (!isWater($gameMap, i, j)) {
                    color = COLORS['mountain'];
                                }else {
                    color = COLORS['other'];
                }
/*1.边界[255,255,255,255] 2.通行补充[95, 147, 207, 212] 3不可通行补充[128, 128, 128, 192]4.场景出入口[255,256,75,50]
5.一般建筑[11,43,68,206] 6.商店[74,135,65,112]7.冒险者工会[144,9,24,255]8.教会[140,90,53,26]9.旅馆[40,32,47,255]

*/
                                switch($gameMap.regionId(i, j)) {
                                        case 0:
                                                break;
                                        case 1:
                                                color = [255,255,255,212];
                                                break;
                                        case 2:
                                                color = [95, 147, 207, 212];
                                                break;
                                        case 3:
                                                color = [128, 128, 128, 212];
                                                break;
                                        case 4:
                                                color = [125,256,75,212];
                                                break;
                                        case 5:
                                                color = [11,43,68,212];
                                                break;
                                        case 6:
                                                color = [74,135,65,212];
                                                break;
                                        case 7:
                                                color = [144,9,24,212];
                                                break;
                                        case 8:
                                                color = [140,90,53,212];
                                                break;
                                        case 9:
                                                color = [40,32,47,212];
                                                break;
                                        case 10:
                                                color = [74,135,65,212];
                                                break;
                                };

                                //console.log($gameMap.regionId(i, j));
                pixels[p]   = color[0];
                pixels[p+1] = color[1];
                pixels[p+2] = color[2];
                pixels[p+3] = color[3];
                p += 4;
            }
        }
        var bitmap = new Bitmap($dataMap.width, $dataMap.height);
        bitmap.replacePixels(pixels);
        miniMapBitmaps[$gameMap.mapId()] = bitmap;
    };

    var Spriteset_Map_createUpperLayer = Spriteset_Map.prototype.createUpperLayer;
    Spriteset_Map.prototype.createUpperLayer = function() {
        Spriteset_Map_createUpperLayer.call(this);
        this.createMiniMap();
    };

    Spriteset_Map.prototype.createMiniMap = function() {
                this._miniMapUI = new Sprite();
                this._miniMapUI.bitmap = ImageManager.loadPicture('minimap');
        this.addChild(this._miniMapUI);
                this._miniMapSprite = new Sprite();
                this.addChild(this._miniMapUI);
                this._miniMapSprite = new Sprite();
        this._miniMapCurrentPositionSprite = new Sprite();
        var positionBitmap = new Bitmap(POSITION_RADIUS * 2, POSITION_RADIUS * 2);
        positionBitmap.drawCircle(POSITION_RADIUS, POSITION_RADIUS, POSITION_RADIUS, '#ff0000');
        this._miniMapCurrentPositionSprite.bitmap = positionBitmap;
        this.addChild(this._miniMapSprite);
        this.addChild(this._miniMapCurrentPositionSprite);
    };

    var Spriteset_Map_update = Spriteset_Map.prototype.update;
    Spriteset_Map.prototype.update = function() {
        Spriteset_Map_update.call(this);
        this.updateMiniMap();
    };

    Spriteset_Map.prototype.updateMiniMap = function() {
        var miniMapBitmap = miniMapBitmaps[$gameMap.mapId()];
        if (!miniMapBitmap ||($gameMap._interpreter.isRunning()) || ($gameSwitches.value(notShowSwitch) == true)) {
            this._miniMapSprite.visible = false;
            this._miniMapCurrentPositionSprite.visible = false;
                        this._miniMapUI.visible = false;
            return;
        }
        var size = Math.max(miniMapBitmap.width, miniMapBitmap.height);
        var miniMapScale = MINI_MAP_SIZE / size;
        var miniMapX = Graphics.width - miniMapBitmap.width * miniMapScale - MINI_MAP_MARGIN;
        var miniMapY = MINI_MAP_MARGIN;;//Graphics.height - miniMapBitmap.height * miniMapScale - MINI_MAP_MARGIN;
        this._miniMapSprite.bitmap = miniMapBitmap;
        this._miniMapSprite.x = miniMapX;
        this._miniMapSprite.y = miniMapY;
        this._miniMapSprite.scale.x = miniMapScale;
        this._miniMapSprite.scale.y = miniMapScale;
        this._miniMapCurrentPositionSprite.x = miniMapX + ($gamePlayer.x * miniMapScale) - POSITION_RADIUS;
        this._miniMapCurrentPositionSprite.y = miniMapY + ($gamePlayer.y * miniMapScale) - POSITION_RADIUS;
                this._miniMapUI.visible = true;
        this._miniMapSprite.visible = true;
        this._miniMapCurrentPositionSprite.visible = true;
    };

})();

//=============================================================================


// MrLiu_MiniMap.js


//=============================================================================


/*:


* @plugindesc 在RMMV游戏的地图界面上显示小地图


* @author MrLiu-过眼云烟


 * @param NotShowMiniMap


 * @desc 开启此开关则不显示小地图，多用于剧情等特殊场景。


 * @default 49


 *


* @help 这个插件的写法借鉴了rpg maker web 上的Hajime Hoshi的MiniMap的算法


* 使用方法是在地图的备注中加入<mini_map> 就会自动显示小地图，您可以通过打开开关


* 或者NPC对话或者事件页运行的时候会自动隐藏。您可自行修改本插件78行--110行对应的区块


* 颜色。实现您在小地图上的修改。能够更智能的画出您满意的小地图。请将minimap.png文件


* 放在picture目录下，UI图片制作者是我的好友高须小龙，在此对他致以诚挚的感谢。


* 目前我已经创建的图块颜色对应如下：1.边界[255,255,255,255] 2.通行补充[95, 147, 207, 212] 3不可通行补充[128, 128, 128, 192]4.场景出入口[255,256,75,50]


* 5.一般建筑[11,43,68,206] 6.商店[74,135,65,112]7.冒险者工会[144,9,24,255]8.教会[140,90,53,26]9.旅馆[40,32,47,25]


* 您可进行随意修改。


*/














var parameters = PluginManager.parameters('MrLiu_MiniMap');


var notShowSwitch = Number(parameters['NotShowMiniMap']);








(function() {


    var miniMapBitmaps = {};





    var MINI_MAP_MARGIN = 50;


    var MINI_MAP_SIZE = 150;//184;


    var POSITION_RADIUS = 4;


    var COLORS = {


        'walk':     [95, 147, 207, 212],


        'mountain': [255, 255, 255, 0],//224


        'other':    [128, 128, 128, 0],//192


    };


    Bitmap.prototype.replacePixels = function(pixels) {


        var imageData = this._context.createImageData(this.width, this.height);


        imageData.data.set(pixels);


        this._context.putImageData(imageData, 0, 0);


        this._setDirty();


    };





    function isWater(gameMap, x, y) {


        if (gameMap.isOverworld()) {


            var tileId = gameMap.autotileType(x, y, 0);//regionId


            if ([0, 1, 2, 3, 7].some(function(id) {


                return id === tileId;


            })) {


                return true;


            }


        }


        return gameMap.isShipPassable(x, y);


    }





    var Scene_Map_onMapLoaded = Scene_Map.prototype.onMapLoaded;


    Scene_Map.prototype.onMapLoaded = function() {


        Scene_Map_onMapLoaded.call(this);


        if (!$dataMap.meta.mini_map) {


            return;


        }


        if ($gameMap.mapId() in miniMapBitmaps) {


            return;


        }


        var pixels = new Uint8Array(4 * $dataMap.width * $dataMap.height);


        var p = 0;


        for (var j = 0; j < $dataMap.height; j++) {


            for (var i = 0; i < $dataMap.width; i++) {


                var color = null;


                if ($gameMap.checkPassage(i, j, 0x0f)) {


                    color = COLORS['walk'];


                } else if (!isWater($gameMap, i, j)) {


                    color = COLORS['mountain'];


                                }else {


                    color = COLORS['other'];


                }


/*1.边界[255,255,255,255] 2.通行补充[95, 147, 207, 212] 3不可通行补充[128, 128, 128, 192]4.场景出入口[255,256,75,50]


5.一般建筑[11,43,68,206] 6.商店[74,135,65,112]7.冒险者工会[144,9,24,255]8.教会[140,90,53,26]9.旅馆[40,32,47,255]





*/


                                switch($gameMap.regionId(i, j)) {


                                        case 0:


                                                break;


                                        case 1:


                                                color = [255,255,255,212];


                                                break;


                                        case 2:


                                                color = [95, 147, 207, 212];


                                                break;


                                        case 3:


                                                color = [128, 128, 128, 212];


                                                break;


                                        case 4:


                                                color = [125,256,75,212];


                                                break;


                                        case 5:


                                                color = [11,43,68,212];


                                                break;


                                        case 6:


                                                color = [74,135,65,212];


                                                break;


                                        case 7:


                                                color = [144,9,24,212];


                                                break;


                                        case 8:


                                                color = [140,90,53,212];


                                                break;


                                        case 9:


                                                color = [40,32,47,212];


                                                break;


                                        case 10:


                                                color = [74,135,65,212];


                                                break;


                                };





                                //console.log($gameMap.regionId(i, j));


                pixels[p]   = color[0];


                pixels[p+1] = color[1];


                pixels[p+2] = color[2];


                pixels[p+3] = color[3];


                p += 4;


            }


        }


        var bitmap = new Bitmap($dataMap.width, $dataMap.height);


        bitmap.replacePixels(pixels);


        miniMapBitmaps[$gameMap.mapId()] = bitmap;


    };





    var Spriteset_Map_createUpperLayer = Spriteset_Map.prototype.createUpperLayer;


    Spriteset_Map.prototype.createUpperLayer = function() {


        Spriteset_Map_createUpperLayer.call(this);


        this.createMiniMap();


    };





    Spriteset_Map.prototype.createMiniMap = function() {


                this._miniMapUI = new Sprite();


                this._miniMapUI.bitmap = ImageManager.loadPicture('minimap');


        this.addChild(this._miniMapUI);


                this._miniMapSprite = new Sprite();


                this.addChild(this._miniMapUI);


                this._miniMapSprite = new Sprite();


        this._miniMapCurrentPositionSprite = new Sprite();


        var positionBitmap = new Bitmap(POSITION_RADIUS * 2, POSITION_RADIUS * 2);


        positionBitmap.drawCircle(POSITION_RADIUS, POSITION_RADIUS, POSITION_RADIUS, '#ff0000');


        this._miniMapCurrentPositionSprite.bitmap = positionBitmap;


        this.addChild(this._miniMapSprite);


        this.addChild(this._miniMapCurrentPositionSprite);


    };





    var Spriteset_Map_update = Spriteset_Map.prototype.update;


    Spriteset_Map.prototype.update = function() {


        Spriteset_Map_update.call(this);


        this.updateMiniMap();


    };





    Spriteset_Map.prototype.updateMiniMap = function() {


        var miniMapBitmap = miniMapBitmaps[$gameMap.mapId()];


        if (!miniMapBitmap ||($gameMap._interpreter.isRunning()) || ($gameSwitches.value(notShowSwitch) == true)) {


            this._miniMapSprite.visible = false;


            this._miniMapCurrentPositionSprite.visible = false;


                        this._miniMapUI.visible = false;


            return;


        }


        var size = Math.max(miniMapBitmap.width, miniMapBitmap.height);


        var miniMapScale = MINI_MAP_SIZE / size;


        var miniMapX = Graphics.width - miniMapBitmap.width * miniMapScale - MINI_MAP_MARGIN;


        var miniMapY = MINI_MAP_MARGIN;;//Graphics.height - miniMapBitmap.height * miniMapScale - MINI_MAP_MARGIN;


        this._miniMapSprite.bitmap = miniMapBitmap;


        this._miniMapSprite.x = miniMapX;


        this._miniMapSprite.y = miniMapY;


        this._miniMapSprite.scale.x = miniMapScale;


        this._miniMapSprite.scale.y = miniMapScale;


        this._miniMapCurrentPositionSprite.x = miniMapX + ($gamePlayer.x * miniMapScale) - POSITION_RADIUS;


        this._miniMapCurrentPositionSprite.y = miniMapY + ($gamePlayer.y * miniMapScale) - POSITION_RADIUS;


                this._miniMapUI.visible = true;


        this._miniMapSprite.visible = true;


        this._miniMapCurrentPositionSprite.visible = true;


    };





})();

墨凌羽 · 发表于 2015-11-24 00:01:31

实时绘制？

buchongfu · 发表于 2015-11-24 06:53:56

太好了，希望大神能写个MV版的XAS插件

longshili · 发表于 2015-11-24 16:24:07

改了宽屏分辨率minimap.png没有和地图对齐，在屏幕中间，谢谢修复

ytqlovehjl · 发表于 2015-12-4 19:49:50

大哥还是厉害。。

barrysandy · 发表于 2015-12-29 22:57:40

这个JavaScript脚本咋个用的？

np5jx61 · 发表于 2015-12-30 14:02:42

能不能改成按M或某个键开启关闭地图啊。

dujian15 · 发表于 2016-1-4 21:49:44

楼主您好，您的插件真的很不错，很适合做一些迷宫类的游戏。

对于脚本新手来说，想做一些简单的改进，如在菜单scene里新增一个窗口，在窗口当中显示小地图。

不知楼主是否可以提供菜单版本，或者能够提供一些简单的修改思路，万分感谢。

1379490374 · 发表于 2016-1-22 14:37:37

插件怎么用呀？放在js文件夹没用

mitori10feet · 发表于 2016-2-16 13:18:09

minimap 有辦法只顯示玩家附近的區域嗎？移動之後minmap繪製的區域會跟著改變
