【教程】让地图加分的方法！-室内地图光影+无限图层

Kim_巧克力控

原本这帖子是在百度发布的，不过有人建议发布到6R，于是我来了ww(不

使用工具：Paint Tool Sai
无限图层使用脚本：无限图层显示系统 Unlimited Layers Display System
（作者：taroxd）

室内地图光影

1、

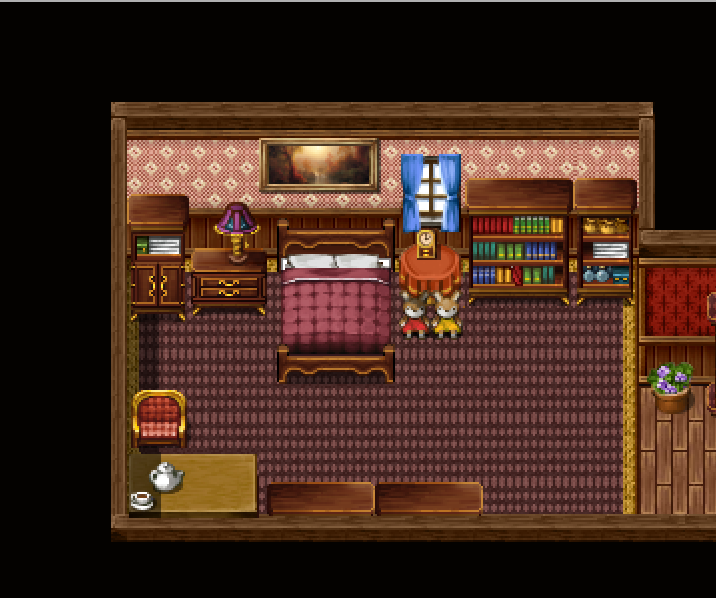

这次将这个小房间作为白老鼠吧www

首先、截图，放到作画工具中




2、

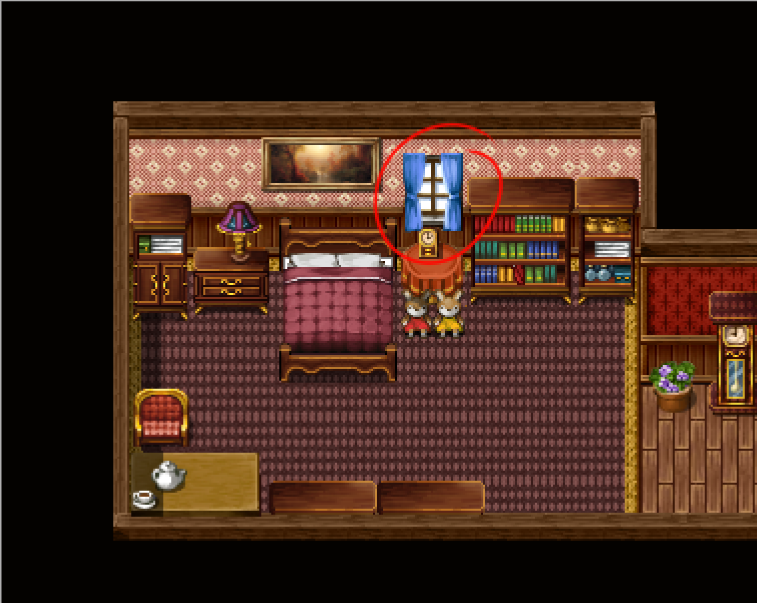

找出光源






=========乱入的光影教程=========

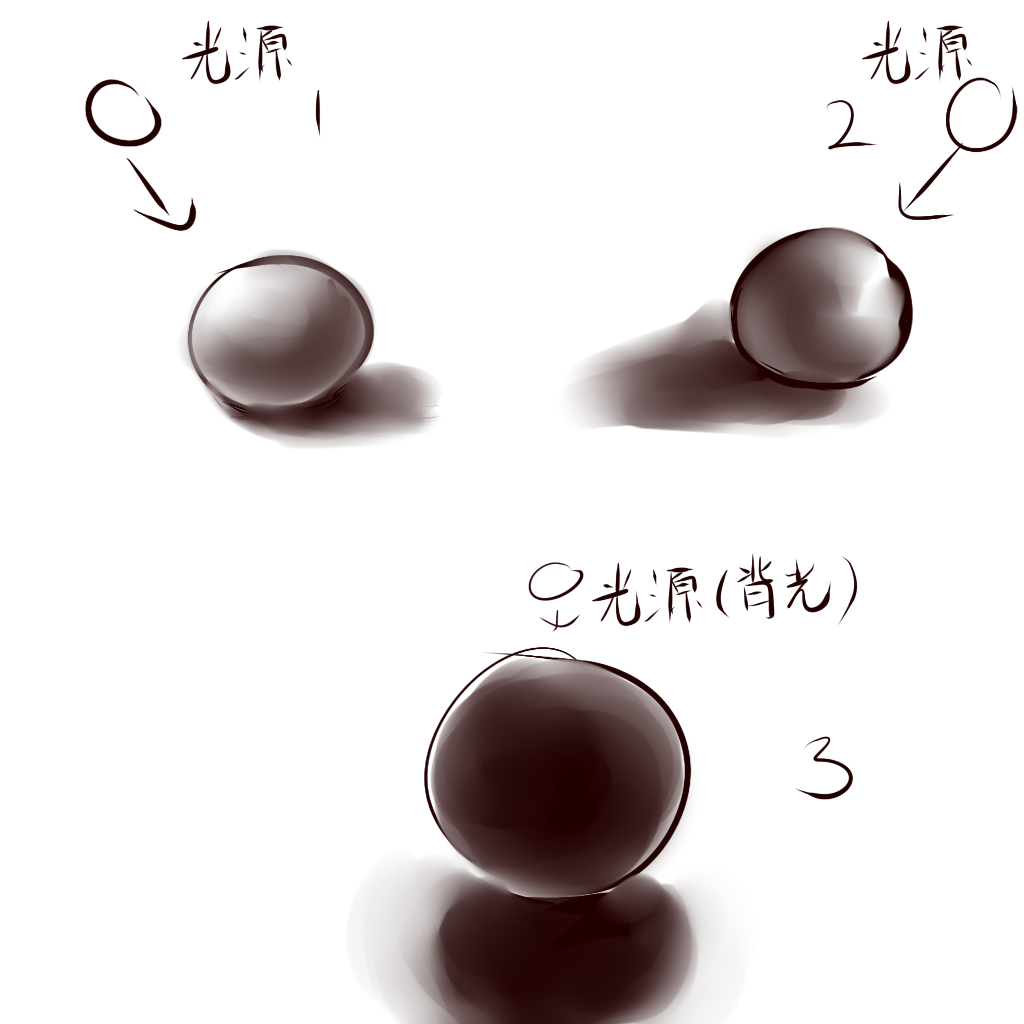

下面这张图很重要(´･ω･`) 【
虽然画得有点乱

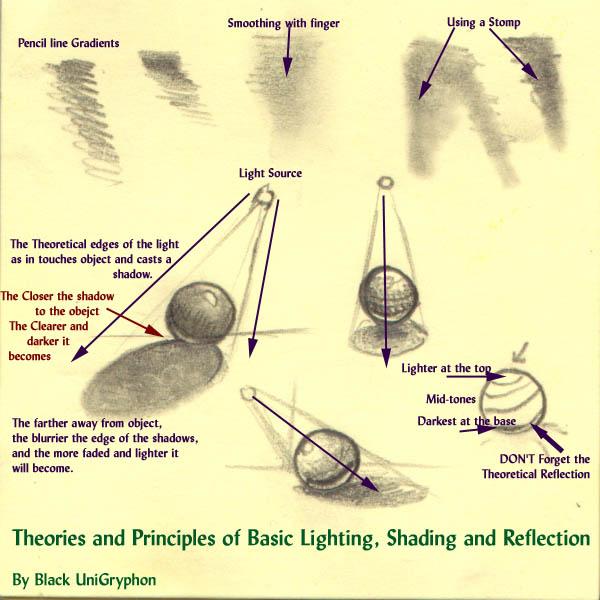

另外这是网上找的，比较详细 ( 因为找不到较好的华文教程、所以直接翻墙找了; W ;



从以上两张图我们可以了解到：
**影子是指光照不到的地方**
**影子的方向都和光源相反**

3、

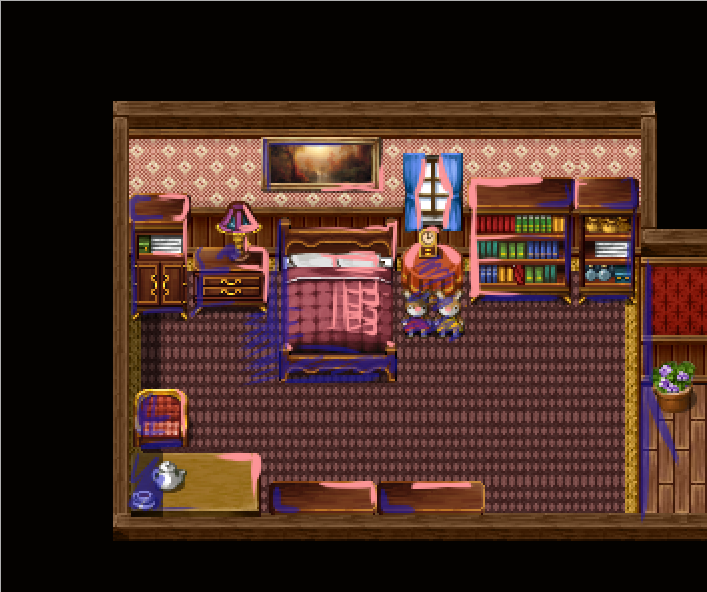

于是我们根据上图的原理(?)找出高光和阴影
粉红色代表高光；蓝色代表阴影。


解说：
书橱属于1、
床属于2、
窗口下的时钟和玩偶属于3。

4、
既然找到了高光和阴影、那么就开始染色吧www
使用工具：水彩笔



5、
别忘了地毯和墙壁也要加上高光

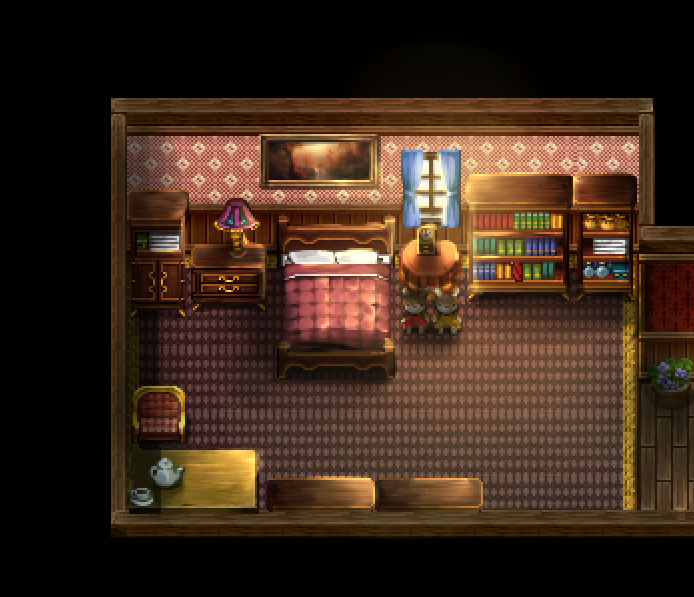

6、

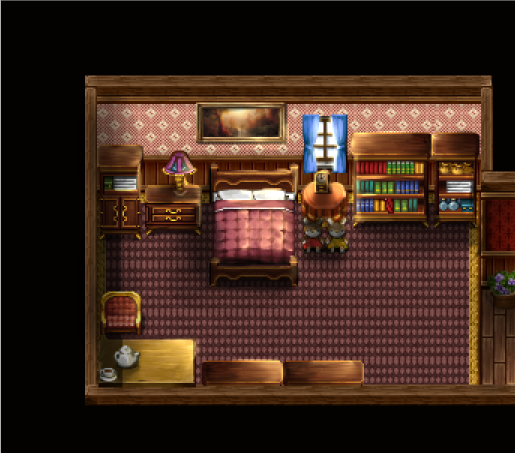

再做一些修改就完成啦





--地图光影END


无限图层系统的使用


地图图层系统，既是把地图中的各个物品分为图层来管理。
一般上，地图图层可分为：


地表<物品< 角色< 阴影< 高光。


依以上的顺序来看，我们可以理解：


物品会遮盖着地表；而角色则会遮盖着物品和地表；地表、物品、角色会被阴影和高光遮盖。

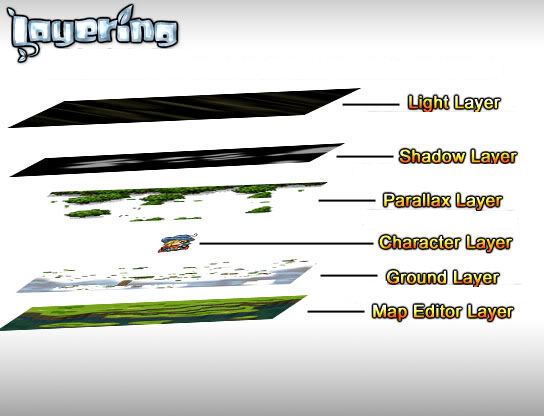

如果看不懂的话这里有一张图片可以解释上述内容：(依旧是英文的orz，不过应该看得懂吧…)



图片来源：http://http://www.rpgmakervxace.net/topic/258-overlay-mapping/page-2


现今有许多图层系统的脚本，其中最常见的是来自外站的Yamioverlay mapping 和66rpg的无限图层系统。

比起yamioverlay mapping，我更建议无限图层系统，因为功能和自由度都比其他系统来得强大。

无限图层系统(ULDS)脚本+范例网址:

http://rm.66rpg.com/thread-367901-1-1.html

Ps:请去下载范例来研究研究


脚本使用方法：

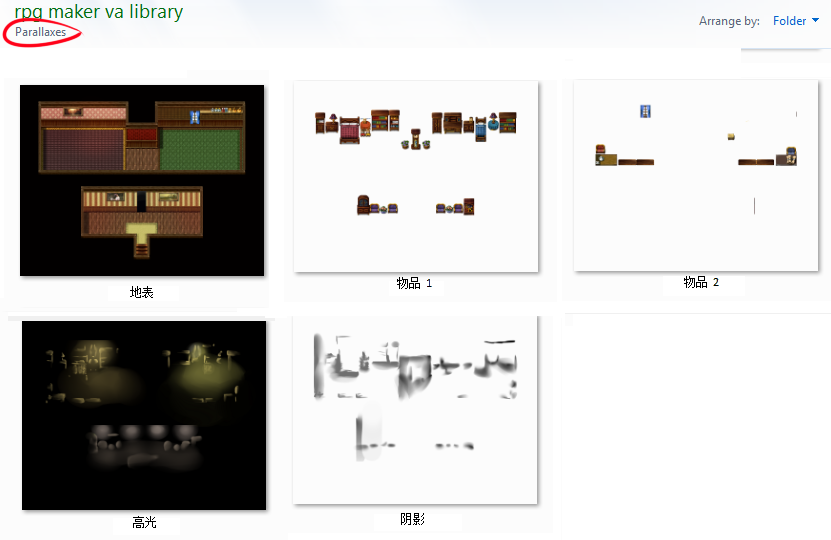

首先，我们将地表、高光、阴影、物品1、物品2分别储存在”parallex”文件中，名字随意。

*********高光的背景一定要放黑色！**********
******地表、阴影、物品等的背景必须是透明！*******





接着，导入脚本，在地图备注中填写内容。

此脚本的公式为:
<ulds=文件名字>
(中间的部分均为对此文件的选项)
</ulds>

而常用的选项有：
Z : Z坐标(可以把它理解成图层位置) 【-100】远景图、【0】最低图块层、在普通角色下方、【100】与普通角色相同、【200】在普通角色上方】

opacity: 不透明度

blend_type: 合成方式【默认为 0 （0：正常、1：加法、2：减法）】

等等。




例1：

<ulds=地表></ulds> #这代表此图层会在最底层

<ulds=物品2>
z: 201
</ulds>     #这代表此图层会在普通角色上方

<ulds=物品1>
z: 99
</ulds>    #这代表此图层会在普通角色下方

<ulds=阴影>
z: 202
blend_type: 0
</ulds>    #这代表此图层会在“物品2”、“地表”和普通角色的上方、合成方式为0。

<ulds=高光>
z: 203
blend_type: 1
</ulds>    #这代表此图层会在“阴影”、“物品1”、“物品2”、“地表”和普通角色上方，合成方式为加法。

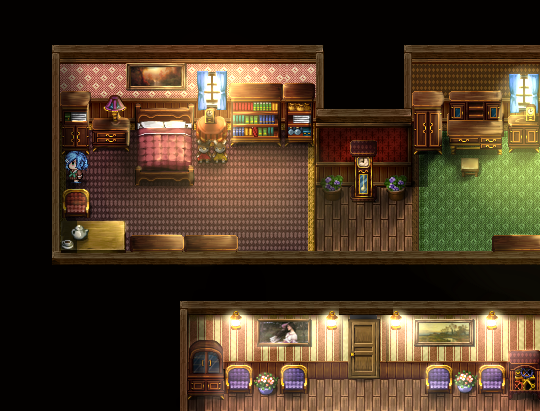

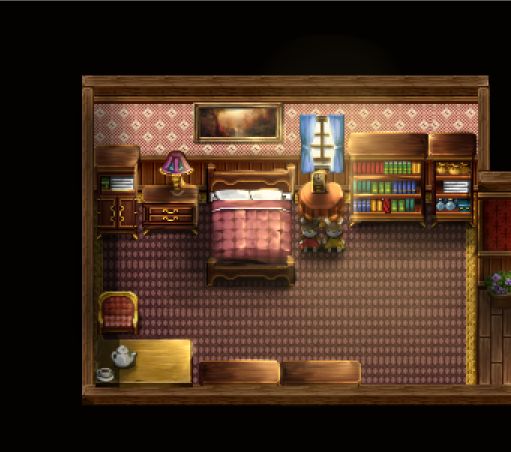

使用效果：





我们再来看另一个例子：

<ulds=雾>
opacity: 100 #代表此图层的不透明度为100
z: 201 #代表此图层位于普通角色上方
x: t #代表x坐标和t一样##楼主也不是很明白，求救
scroll_x: 16 #代表此图层会跟随地图横向卷动的速度为16
scroll_y: 20 #代表此图层跟随地图纵向卷动的速度为20
loop:#代表此图层会循环以上指令

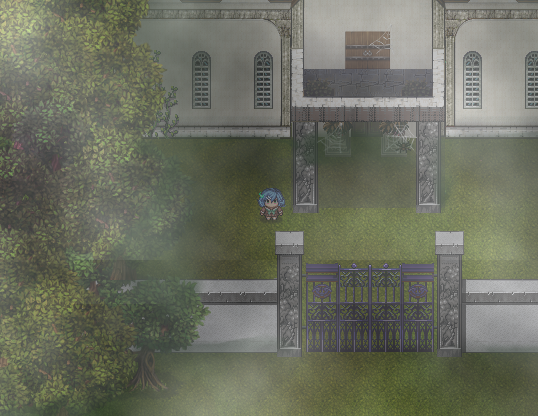

使用效果：



【这个本人做的有点崩，请不要介意

恩这次的教程就大概是这样

由于我也是个脚本渣所以还会有很多不足的地方..如果有什么错的也请各位大大指正！

如果还有什么问题可以问我....

教程完毕。

吱呀吱呀呀

问个愚蠢的问题……
物品那些是在PS里从素材上一个个裁下来再摆好的吗。

Kim_巧克力控

吱呀吱呀呀 发表于 2016-3-10 03:37
问个愚蠢的问题……
物品那些是在PS里从素材上一个个裁下来再摆好的吗。

这问题并不蠢呀XDD
我就是这样做的（虽然很花时间就是了w

吱呀吱呀呀

Kim_巧克力控 发表于 2016-3-20 14:13
这问题并不蠢呀XDD
我就是这样做的（虽然很花时间就是了w

就是觉得看起来很花时间所以就这么问了……
本来搞太懂那个无限图层的脚本，现在终于搞懂惹ʕ •ᴥ•ʔ感谢楼主

越前リョーマ

很不错的教程，现在才看到，给想制作ULDS地图的人来说是很好的学习，不过竟然才这么几个人回复
其实因为打的光是暖光，阴影可以不用黑色用冷色试试

SUNmode

呃，楼主我能问一下你是用什么工具画的吗？

Rivendell

这用的什么图块呀

ssxxyll

感谢LZ的分享，受益匪浅。
我有个问题，既然主角是在背景和物品图层之上，为何不能把物品和背景合为一个图层？
也就是说，背景+物品<主角<遮盖物品<阴影<高光
有这么个例子：

物品的图层等级是97，也就是在主角之下。
物品里有一个吊灯，图块通行度是五角星，主角经过时在其下面。
然后吊灯所在图层97，但游戏中主角还是在吊灯之下。

实验后发现，地图绘制界面上画上“星”通行度的吊灯，高于主角。
但在绘制界面上抹掉，游戏中看到的就是物品图层的吊灯，低于主角。
绘图界面上的地图元件把“物品”图层的吊灯盖住了，一样享受高光阴影效果。

这样PS地图元件一个个拼的做法就会变成只拼遮盖于主角之上的玩意，大大减少了工作量，效果还不打折扣。

发这个回复贴的初衷正是“物品1 物品2”图层令人抓狂的工作量。
并且LZ的物品1图层按照上文理论可以完全和背景合在一起。

出于提高工作效率的目的，有了这个想法——将在主角之下的物品直接与背景合在一张图里，遮盖的图块才去单独拼。
不知可否？

Rivendell

Rivendell 发表于 2016-4-23 18:33
这用的什么图块呀

原来是steampunk

RG·Saber

RMMV适用？
