突破RMXP动画192x192大小限制

guoxiaomi · 发表于 2017-3-2 12:21:02

加入我们，或者，欢迎回来。

您需要登录才可以下载或查看，没有帐号？注册会员

x

本帖最后由 guoxiaomi 于 2017-3-3 11:54 编辑

一、动机和背景
主要动机是 @89444640 在水区里的“无缝特效”主题，提到RMXP的动画图块只能是192x192大小，无法展示更高清晰度的动画。
@soulsaga 提出了解决方案的关键是修改：

RUBY 代码复制

sprite.src_rect.set(pattern % 5 * 192, pattern / 5 * 192, 192, 192)

sprite.src_rect.set(pattern % 5 * 192, pattern / 5 * 192, 192, 192)

在得到这一提示之后我找到了这一行的代码在脚本中的位置是在 RPG::Sprite 的 animation_set_sprites(sprites, cell_data, position) 方法内，此方法用于获取每一帧展示动画的内容。从这里着手修改就可以突破192x192的限制。但是无法对编辑器进行修改，所以编辑器里看上去是乱的。

在解决这个问题后，我在6R上搜索“动画大小”。截至目前可以看到有14个主题，时间跨度从2006年一直到2016年。大部分主题的解决方案是多图拼合，但是2016年的主题“如何调整技能动画默认读取的大小”中 @魔法丶小肉包在 2 楼给出了同样的思路。

所以在 VA 修改 animation_set_sprites 是可行的，这也是主题为通用发布的原因。

二、解决方案
先上脚本，在给说明，本脚本只是 XP 适用：

RUBY 代码复制

#==============================================================================
# 全图动画 (突破 RMXP 动画 192 * 192 限制）
#==============================================================================
# 用法：
# 1. 动画图片设置：
#    1.1 宽度 640
#    1.2 所有的子图片竖着排列
#    1.3 图片名包含 ★全图320★ 这里 320 是单张高度值
#    1.4 图片名包含 ★全图320YS160★ 则播放的动画会向下移动 160 像素
# 2. 数据库动画设置
#    2.1 选择一帧，添加一个单元
#    2.2 位置：上 在正常动画上方(z=3000)；
#        位置：中 在正常动画下方(z=1500)
#        位置：下 在敌人下方(z=0)；
#        位置：画面 z = x 坐标* y 坐标 * 放大率
#    2.3 式样：此帧播放的子图片位置
#    2.4 左右反转、不透明度和合成方式可以正常使用
#    2.5 X坐标、Y坐标、放大率、旋转角度不可以正常使用
#==============================================================================
# 作者：guoxiaomi 脚本来自 rpg.blue
#==============================================================================

module RPG
  class Sprite < ::Sprite
    def animation_set_sprites(sprites, cell_data, position)
      # --------------------------------------------------------
      # 图片文件名里包含★全图320★
      # --------------------------------------------------------
      if @_animation && @_animation.animation_name =~ /★全图(\d+).*★/
        full_screen = true
        width = 640
        height = $1.to_i
        y_shift = 0
        if @_animation.animation_name =~ /★全图\d+YS(\d+)★/
          y_shift = $1.to_i
        end
      else
        full_screen = false
      end
      # --------------------------------------------------------
      # 这 16 个点是动画上的单元数，最多 16 个，然后每个进行处理
      for i in 0..15
        sprite = sprites[i]
        # cell_data[i, 0] 是该单元的图片在动画图片中的位置
        pattern = cell_data[i, 0]
        # 如果 patten = -1, or nil，本帧画面上不显示，处理下一个单元
        # 如果 sprite == nil，处理下一个单元
        if sprite == nil or pattern == nil or pattern == -1
          sprite.visible = false if sprite != nil
          next
        end
        sprite.visible = true

        if full_screen
          # --------------------------------------------------------
          # 全图的情况
          # --------------------------------------------------------
          sprite.src_rect.set(0, pattern * height, width, height)
          sprite.x = width / 2
          sprite.y = height / 2 + y_shift
          sprite.ox = width / 2
          sprite.oy = height / 2
          # 高度：位置为 上中下高度分别是 3000/1500/0(敌人背后)
          # 位置为 画面 时，高度为 x 坐标* y 坐标 * 放大率
          case position
          when 0
            sprite.z = 3000 # 普通动画上方
          when 1
            sprite.z = 1500 # 普通动画下方
          when 2
            sprite.z = 0 # 敌人下方
          when 3
            sprite.z = cell_data[i, 1] * cell_data[i, 2] * cell_data[i, 3] # 自定义高度
          end
          sprite.mirror = (cell_data[i, 5] == 1) # 镜像
          sprite.opacity = cell_data[i, 6] * self.opacity / 255.0 # 透明度
          sprite.blend_type = cell_data[i, 7] # 混合方式
        else
          # --------------------------------------------------------
          # 正常的情况
          # --------------------------------------------------------
          # 这里找到该单元的图片在动画图片中的位置和大小
          sprite.src_rect.set(pattern % 5 * 192, pattern / 5 * 192, 192, 192)
          # 位置：画面的情况
          if position == 3
            # 无论是战斗中还是地图上，尚未发现self.viewport为nil的情况
            # self 是显示动画的 Sprite
            if self.viewport != nil
              # viewport存在，x 为viewport中心，y 为viewport高 - 160
              sprite.x = self.viewport.rect.width / 2
              sprite.y = self.viewport.rect.height - 160
            else
              # viewport不存在，中心设于游戏窗口中心（标准640*480）
              sprite.x = 320
              sprite.y = 240
            end
          else
            # 位置：上中下的情况
            # 中的情况，图片中心位置和显示动画的 Sprite中心重合
            sprite.x = self.x - self.ox + self.src_rect.width / 2
            sprite.y = self.y - self.oy + self.src_rect.height / 2
            # 上的情况，图片上移自身 1/4 的高度
            sprite.y -= self.src_rect.height / 4 if position == 0
            # 下的情况，图片下移自身 1/4 的高度
            sprite.y += self.src_rect.height / 4 if position == 2
          end
          # cell_data[i, 1] 是该单元的图片的
          sprite.x += cell_data[i, 1] # x 偏移量
          sprite.y += cell_data[i, 2] # y 偏移量
          sprite.z = 2000 # 高度
          sprite.ox = 96 # 图片的 中心 位置 x
          sprite.oy = 96 # 图片的 中心 位置 y，中心位置要和画面的中心位置重合
          sprite.zoom_x = cell_data[i, 3] / 100.0 # x 放大率
          sprite.zoom_y = cell_data[i, 3] / 100.0 # y 放大率
          sprite.angle = cell_data[i, 4] # 旋转
          sprite.mirror = (cell_data[i, 5] == 1) # 镜像
          sprite.opacity = cell_data[i, 6] * self.opacity / 255.0 # 透明度
          sprite.blend_type = cell_data[i, 7] # 混合方式
        end
      end
    end
  end
end
#==============================================================================
# 作者：guoxiaomi 脚本来自 rpg.blue
#==============================================================================

#==============================================================================


# 全图动画 (突破 RMXP 动画 192 * 192 限制）


#==============================================================================


# 用法：


# 1. 动画图片设置：


#    1.1 宽度 640


#    1.2 所有的子图片竖着排列


#    1.3 图片名包含 ★全图320★ 这里 320 是单张高度值


#    1.4 图片名包含 ★全图320YS160★ 则播放的动画会向下移动 160 像素


# 2. 数据库动画设置


#    2.1 选择一帧，添加一个单元


#    2.2 位置：上 在正常动画上方(z=3000)；


#        位置：中 在正常动画下方(z=1500)


#        位置：下 在敌人下方(z=0)；


#        位置：画面 z = x 坐标* y 坐标 * 放大率


#    2.3 式样：此帧播放的子图片位置


#    2.4 左右反转、不透明度和合成方式可以正常使用


#    2.5 X坐标、Y坐标、放大率、旋转角度不可以正常使用


#==============================================================================


# 作者：guoxiaomi 脚本来自 rpg.blue


#==============================================================================





module RPG


  class Sprite < ::Sprite


    def animation_set_sprites(sprites, cell_data, position)


      # --------------------------------------------------------


      # 图片文件名里包含★全图320★


      # --------------------------------------------------------


      if @_animation && @_animation.animation_name =~ /★全图(\d+).*★/


        full_screen = true


        width = 640


        height = $1.to_i


        y_shift = 0


        if @_animation.animation_name =~ /★全图\d+YS(\d+)★/


          y_shift = $1.to_i


        end


      else


        full_screen = false


      end


      # --------------------------------------------------------


      # 这 16 个点是动画上的单元数，最多 16 个，然后每个进行处理


      for i in 0..15


        sprite = sprites[i]


        # cell_data[i, 0] 是该单元的图片在动画图片中的位置


        pattern = cell_data[i, 0]


        # 如果 patten = -1, or nil，本帧画面上不显示，处理下一个单元


        # 如果 sprite == nil，处理下一个单元


        if sprite == nil or pattern == nil or pattern == -1


          sprite.visible = false if sprite != nil


          next


        end


        sprite.visible = true





        if full_screen


          # --------------------------------------------------------


          # 全图的情况


          # --------------------------------------------------------


          sprite.src_rect.set(0, pattern * height, width, height)


          sprite.x = width / 2


          sprite.y = height / 2 + y_shift


          sprite.ox = width / 2


          sprite.oy = height / 2


          # 高度：位置为 上中下高度分别是 3000/1500/0(敌人背后)


          # 位置为 画面 时，高度为 x 坐标* y 坐标 * 放大率


          case position


          when 0


            sprite.z = 3000 # 普通动画上方


          when 1


            sprite.z = 1500 # 普通动画下方


          when 2


            sprite.z = 0 # 敌人下方


          when 3


            sprite.z = cell_data[i, 1] * cell_data[i, 2] * cell_data[i, 3] # 自定义高度


          end


          sprite.mirror = (cell_data[i, 5] == 1) # 镜像


          sprite.opacity = cell_data[i, 6] * self.opacity / 255.0 # 透明度


          sprite.blend_type = cell_data[i, 7] # 混合方式


        else


          # --------------------------------------------------------


          # 正常的情况


          # --------------------------------------------------------


          # 这里找到该单元的图片在动画图片中的位置和大小


          sprite.src_rect.set(pattern % 5 * 192, pattern / 5 * 192, 192, 192)


          # 位置：画面的情况


          if position == 3


            # 无论是战斗中还是地图上，尚未发现self.viewport为nil的情况


            # self 是显示动画的 Sprite


            if self.viewport != nil


              # viewport存在，x 为viewport中心，y 为viewport高 - 160


              sprite.x = self.viewport.rect.width / 2


              sprite.y = self.viewport.rect.height - 160


            else


              # viewport不存在，中心设于游戏窗口中心（标准640*480）


              sprite.x = 320


              sprite.y = 240


            end


          else


            # 位置：上中下的情况


            # 中的情况，图片中心位置和显示动画的 Sprite中心重合


            sprite.x = self.x - self.ox + self.src_rect.width / 2


            sprite.y = self.y - self.oy + self.src_rect.height / 2


            # 上的情况，图片上移自身 1/4 的高度


            sprite.y -= self.src_rect.height / 4 if position == 0


            # 下的情况，图片下移自身 1/4 的高度


            sprite.y += self.src_rect.height / 4 if position == 2


          end


          # cell_data[i, 1] 是该单元的图片的


          sprite.x += cell_data[i, 1] # x 偏移量


          sprite.y += cell_data[i, 2] # y 偏移量


          sprite.z = 2000 # 高度


          sprite.ox = 96 # 图片的 中心 位置 x


          sprite.oy = 96 # 图片的 中心 位置 y，中心位置要和画面的中心位置重合


          sprite.zoom_x = cell_data[i, 3] / 100.0 # x 放大率


          sprite.zoom_y = cell_data[i, 3] / 100.0 # y 放大率


          sprite.angle = cell_data[i, 4] # 旋转


          sprite.mirror = (cell_data[i, 5] == 1) # 镜像


          sprite.opacity = cell_data[i, 6] * self.opacity / 255.0 # 透明度


          sprite.blend_type = cell_data[i, 7] # 混合方式


        end


      end


    end


  end


end


#==============================================================================


# 作者：guoxiaomi 脚本来自 rpg.blue


#==============================================================================

从这个方法的构造中可以看出，方法把原来的动画图片进行了切割，并且读入数据库里的数据来控制每一帧。方法的参数是：sprites, cell_data, position。
sprites 是待修改的 sprites，这个方法利用编辑器里的设置，修改了数组 sprites 的值，在方法后面的处理中，sprites 数组里的内容进行闪烁更新，从而在图片上显示动画。
cell_data 是每一帧里的各单元设置，cell_data 是二维数组（Table），第一索引是单元的编号，第二索引是不同的设置选项，值为设置的值。
position 是动画的位置“上、中、下、画面”，这个值是整个动画共享的。

下面介绍如何改写方法：
1. 在方法的开始，读取动画的文件名，@_animation.animation_name 判断是否有特别的标记。然后根据标记，决定后面是按照正常动画播放（full_screen = false），还是特殊处理（full_screen = true）。由于某些时候 @_animation = nil，这里添加了一句避免报错。
2. 判断 full_screen 的值，正常播放的部分一个字不改，特殊处理的部分要按照约定的格式来处理。约定的格式是图片宽度为 640，且每个子图片是竖着排列的，子图片的高度也写在文件名里。
3. 按照约定，首先根据 pattern 的值设置 sprite.src_rect ，其次设置sprite的 x, y, ox, oy 四个属性；关于 z 属性，我做了一些处理，利用了编辑器里对 position 的设置，让动画位于敌人背后，普通动画背后或前方。此外，编辑器里的镜像、不透明度和混合方式是照常使用。
4. 由于本来就是全图的动画，所以编辑器里的x坐标、y坐标、缩放和旋转被弃用了。关于这些数据要怎么用起来，可以自行定义。我的用法是在 position == 3 的时候，用 x坐标、y坐标、缩放三者的乘积决定 z 属性。

三、结论
修改 animation_set_sprites 是可行的，也是各版本通用的。由于这个方法直接关系到编辑器里的数据，而且不在F11里显示，所以很少会被别的脚本修改。忽视了这个方法，也可能是一直未能突破192x192限制的原因。

四、水区原帖
无缝特效，包含了范例和Q&A

b565185756 · 发表于 2017-3-2 19:28:44

大佬你看我都跪下了！！！

2017pig · 发表于 2017-12-14 23:23:24

真厉害

2017pig · 发表于 2017-12-15 21:57:08

我想问一下，动画帧数如果超过16个咋办，能否突破帧数限制？

miantouchi · 发表于 2019-6-8 18:36:05

有3个疑问请教下。

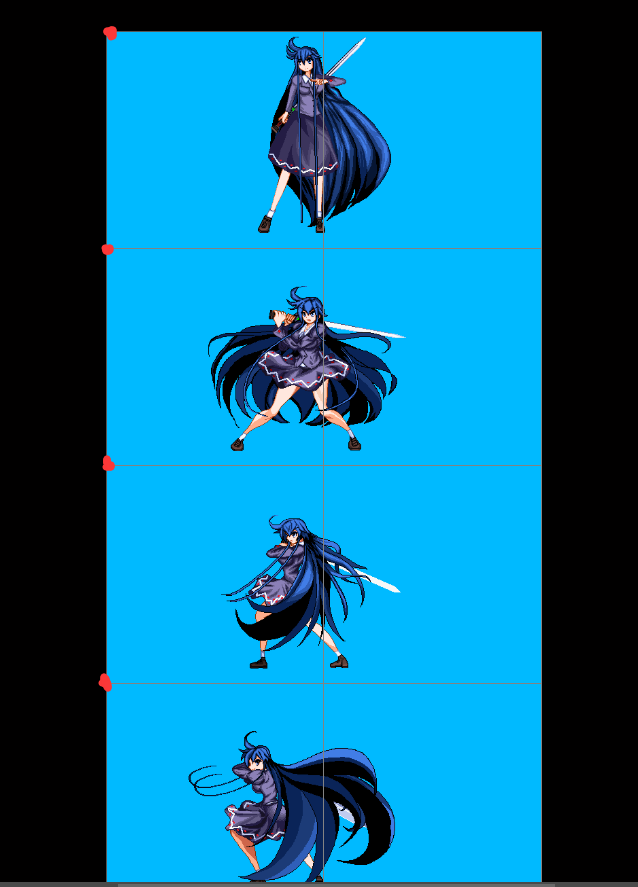

第一、原图我标记了下，标记红色点的位置是每一帧的初始位置，每张大小是640*320像素大小

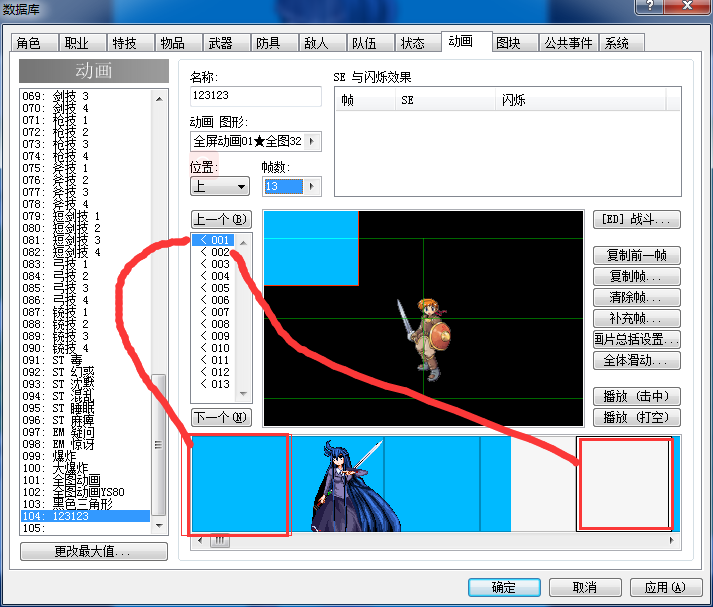

第二、我在动画编辑器里面，看你制作的例子是13帧，并且是用了前13个192*192图块，我就很不理解了，不应该用我标记红点的位置，每隔3张点一下吗？

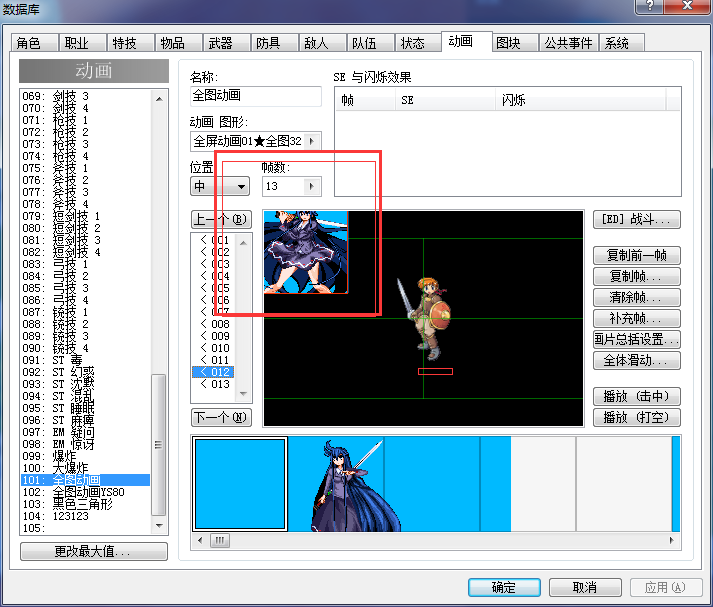

第三、我画方框的位置，因为在动画编辑器里面显示不完全，这13帧你是怎么调的？13帧都重合在左上角吗？

紫英晓狼1130 · 发表于 2020-4-6 23:06:35

今天发现的问题，战斗者有状态动画时会与全屏动画冲突
推荐把loop_animation也重新定义一下
我的做法是重新定义了update_animation
补充一下啊，挖坟什么的别在意
