地图截图工具v1.3（猫儿的RMXP工具包第九弹）更新！

SailCat

好像看到有人写过，但是为了给地图截个图自写一个Tilemap，是不是有点太小题大做了……想过渲染Tilemap有多麻烦吗？

于是写了下面这个。Tilemap是什么能吃吗……

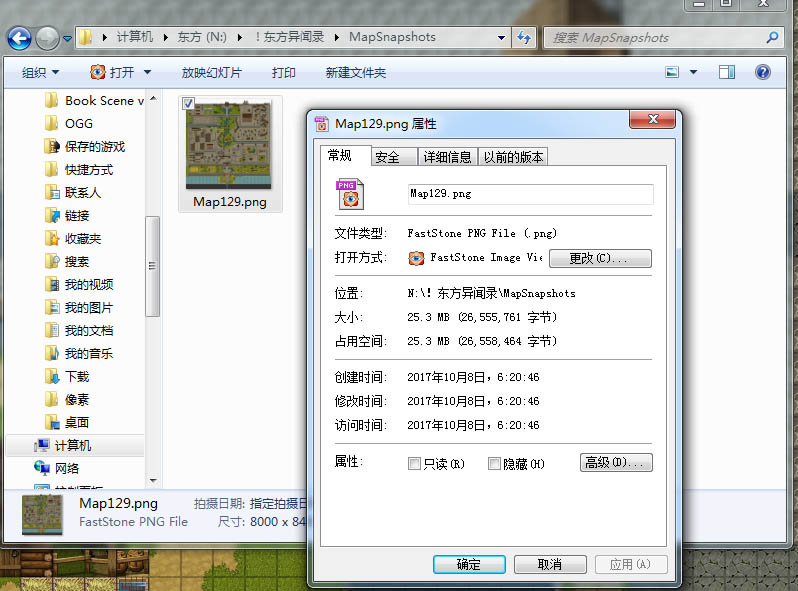

500X500的地图亲测可用。

单框脚本，俺就不发测试工程了，免得积分清零了导致各位下载不能。
更新：
v1.3
再加速PNG处理（加速约6倍，果然优化无上限）
支持M（纯地图）、U（ULDS）、T（攻略）、A（航拍）四种截图模式
全脚本加注释（详细程度可比默认系统，700行脚本有1/3是注释……）
v1.2
优化缓存，现支持RM理论上限（500X500）的导出；优化进度显示功能
v1.1
加速PNG处理



执行效率（在M模式下）：
90X90以下的地图秒过，250X250大约需要6秒，500X500大约需要25秒（Surface Book i7-6600M CPU测试数据）
我的204张地图的大坑，M模式下47秒全部输出完，其他模式1分多一点点。

RUBY 代码复制

#==============================================================================
# ■ Map_Snapshot 1.3 (Build 171106)
#------------------------------------------------------------------------------
# 　地图截图工具 by SailCat @ Project1
#   该程序能将地图转换为PNG图片格式，包括三层图块和用图块ID绘制的事件，遮挡正确。
#   使用方法：
#   1. 插入本脚本到Game_Temp（不是Main）之前。
#   2. 在插入脚本的下方，输入代码：
#      ms = Map_Snapshot.new
#      ms.set_scale(8) # 将地图缩小8倍，可以设定的值有1、2、4、8，默认为1
#      ms.set_mode("U") # 设置输出模式为 ULDS分层模式
#        支持的模式有"M"普通地图、"U"ULDS分层模式、"T"攻略模式、"A"航拍模式
#        M模式：默认的模式、渲染F5、F6、F7层的全部和F8层的地图元件事件
#        U模式：内容同M模式，但将一张地图渲染成主角上层和主角下层的两张截图
#        T模式：在M模式的基础上，再加上不移动的事件，事件取第1页、初始位置
#        A模式：在M模式的基础上，再加上所有的非空事件，事件取第1页、初始位置
#        注：使用U模式会将地图放大率强制设为1:1
#      ms.snap(6) # 转换Map006到图片
#      ms.snaps(1..19) # 转换Map001到Map019到图片
#      ms.snaps([1, 3, 7, 15]) # 转换Map001, Map003, Map007, Map015到图片
#      ms.snap_all # 转换工程中所有地图到图片
#      exit # 转换工程后退出
#   3. 注释掉700行以下的内容可以屏蔽此工具，正常测试游戏。
#   4. 该工具不修改工程内含文件，故执行完后不需要退出重新打开工程。
#==============================================================================

#==============================================================================

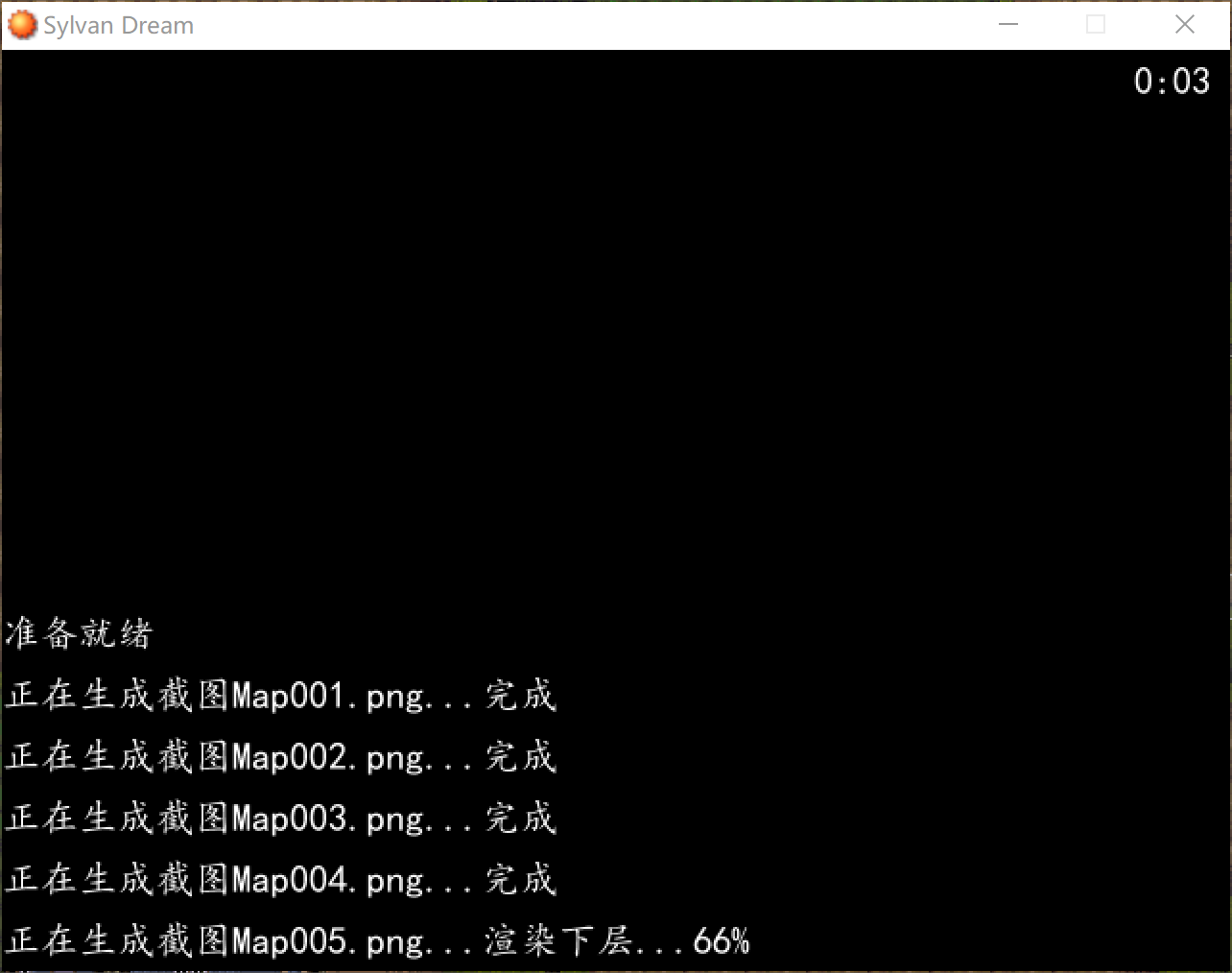

# ■ Scene_Reporter
#------------------------------------------------------------------------------
# 　通用工具处理进度显示模块。
#==============================================================================
module Scene_Reporter
  @sprite = nil
  @message = ""
  @value = ""
  #--------------------------------------------------------------------------
  # ● 更新显示
  #     message: 主要信息（滚屏）
  #     value: 次要信息（不滚屏）
  #--------------------------------------------------------------------------
  def self.update(message = "", value = "")
    # 初期化精灵
    if @sprite == nil
      @sprite = Sprite.new
      @sprite.bitmap = Bitmap.new(640, 480)
      @sprite.bitmap.font.name = "楷体"
      @sprite.bitmap.font.size = 20
      @start = Time.now
      @elapse = -1
    end
    # 信息和所显信息完全相同的情况下，直接返回
    return if (message == "" or @message == message) and @value == value
    # 主信息不相同的情况下，滚屏
    if message != "" and @message != message
      @sprite.bitmap.blt(0, 0, @sprite.bitmap, Rect.new(0, 32, 640, 448))
      @message = message
      @elapse = 0
    end
    # 显示已用时间
    elapse = Integer(Time.now - @start)
    if @elapse < elapse
      @elapse = elapse
      min = @elapse / 60
      sec = @elapse % 60
      @sprite.bitmap.fill_rect(580, 0, 60, 32, Color.new(0, 0, 0))
      @sprite.bitmap.draw_text(580, 0, 60, 32, sprintf("%2d:%02d", min, sec))
    end
    # 显示信息
    @sprite.bitmap.fill_rect(0, 448, 640, 32, Color.new(0, 0, 0))
    @sprite.bitmap.draw_text(0, 448, 640, 32, @message + value)
    @value = value
    # 更新画面
    Graphics.update
  end
  #--------------------------------------------------------------------------
  # ● 结束处理
  #     message: 最后的信息
  #--------------------------------------------------------------------------
  def self.close(message)
    # 更新最后的信息
    Scene_Reporter.update(message)
    # 等待按键结束
    loop do
      Graphics.update
      Input.update
      # 按下 C 键或 B 键的情况下
      if Input.trigger?(Input::C) or Input.trigger?(Input::B)
        break
      end
    end
    # 释放精灵
    if @sprite != nil
      @sprite.bitmap.dispose
      @sprite.dispose
    end
  end
end
#==============================================================================
# ■ PNG
#------------------------------------------------------------------------------
#    PNG文件输出模块 by SailCat
#    鸣谢：SixRC（取内存地址相关代码）
#    用法：bitmap.output_png(filename)
#     filename: 输出的文件名，可含路径
#==============================================================================
module PNG
  #--------------------------------------------------------------------------
  # ● API 声明
  #--------------------------------------------------------------------------
  CopyMemory_pi = Win32API.new('kernel32', 'RtlMoveMemory', 'pii', 'i')
  CopyMemory_ii = Win32API.new('kernel32', 'RtlMoveMemory', 'iii', 'i')
  CopyMemory_ip = Win32API.new('kernel32', 'RtlMoveMemory', 'ipi', 'i')
  CallWindowProc_p = Win32API.new('user32.dll','CallWindowProc','pppii','i')
  CallWindowProc_i = Win32API.new('user32.dll','CallWindowProc','ppiii','i')
  #--------------------------------------------------------------------------
  # ● API 调用代码
  #--------------------------------------------------------------------------
  RGBAConvert = [
    0x55, 0x8B, 0xEC, 0x8B, 0x45, 0x08, 0x33, 0xC9,
    0xEB, 0x0D, 0x8B, 0x10, 0x0F, 0xCA, 0xC1, 0xCA,
    0x08, 0x89, 0x10, 0x41, 0x83, 0xC0, 0x04, 0x3B,
    0x4D, 0x0C, 0x72, 0xEE, 0xC9, 0xC2, 0x10, 0x00].pack('C*')
  GetAddress = [
    0x8B, 0x74, 0x24, 0x08, 0x8B, 0x36, 0x8B, 0x76,
    0x08, 0x8B, 0x76, 0x10, 0x8B, 0x7C, 0x24, 0x04,
    0x89, 0x37, 0xC2, 0x10, 0x00].pack("C*")
  #--------------------------------------------------------------------------
  # ● PNG 常量
  #--------------------------------------------------------------------------
  PNG_HEADER = "\211\120\116\107\015\012\032\012\000\000\000\015"
  PNG_IHDR_HEAD = "\111\110\104\122"
  PNG_IHDR_TAIL = "\010\006\000\000\000"
  PNG_IEND_CHUNK = "\000\000\000\000\111\105\116\104\256\102\140\202"
  #--------------------------------------------------------------------------
  # ● 生成 PNG 文件情报头数据块(IHDR)
  #--------------------------------------------------------------------------
  def make_png_ihdr
    data = PNG_IHDR_HEAD + [width, height].pack("N*") + PNG_IHDR_TAIL
    return data + [Zlib.crc32(data)].pack("N")
  end
  #--------------------------------------------------------------------------
  # ● 保存 PNG 文件
  #     filename: 保存的文件名
  #--------------------------------------------------------------------------
  def output_png(filename)
    # 检查并建立路径
    dir = filename.split("/")
    for i in 0...dir.size - 1
      unless dir == "."
        add_dir = dir[0..i].join("/")
        Dir.mkdir(add_dir) rescue nil
      end
    end
    # 依次写入 PNG 文件内容
    file = File.open(filename,"wb")
    file.write(PNG_HEADER)
    file.write(make_png_ihdr)
    file.write(make_png_idat)
    file.write(PNG_IEND_CHUNK)
    file.close
    Scene_Reporter.update("", "完成")
  end
  #--------------------------------------------------------------------------
  # ● 使用临时文件生成 PNG 图像数据(IDAT)
  #--------------------------------------------------------------------------
  def make_png_idat
    # 数据头
    header = "IDAT"
    # 输出图像信息为临时文件并获得校验码
    adler = [make_data_file].pack("N")
    # 读取临时文件
    data = "\170\332"
    fsize = File.size("temp.gz")
    File.open("temp.gz", "rb") do |f|
      f.pos = 10
      data.concat(f.read(fsize - 18))
      data.concat(adler)
    end
    # 删除临时文件
    File.delete("temp.gz")
    # 附加校验码
    crc = [Zlib.crc32(header + data)].pack("N")
    size = [data.length].pack("N")
    # 返回数据
    return size + header + data + crc
  end
  #--------------------------------------------------------------------------
  # ● 将内存数据转储为文件，并返回adler32校验值
  #--------------------------------------------------------------------------
  def make_data_file
    # 建立缓存
    cache = "\000" * 1
    # 保存缓存原有结构信息
    cache_info = [cache.size].pack("L")+ [cache].pack("p")
    cache_len = cache.id * 2 + 8; cache_addr = cache_len + 4
    # 将缓存的指针覆盖使之指向 Bitmap 的图像数据
    byte_size = 4 * width * height
    bitmap_info = [byte_size].pack("L") + [address].pack("L")
    CopyMemory_ip.call(cache_len, bitmap_info, 8)
    # 进度汇报线程
    t = Thread.new do
      loop do; sleep(0.5); Scene_Reporter.update("", "转换格式..."); end
    end
    # BGRA 转 RGBA
    CallWindowProc_p.call(RGBAConvert, cache, width * height, 0, 0)
    # 结束进度汇报
    Thread.kill(t)
    # 准备写入文件
    x = 4 * width; y = [address + byte_size]; null = "\000"
    # adler32 校验码初期化
    adler = Zlib.adler32
    # 将缓存的大小改为单行位图
    CopyMemory_ip.call(cache_len, [x].pack("L"), 4)
    # 打开临时文件
    Zlib::GzipWriter.open("temp.gz", 8) do |gz|
      # 进度汇报线程
      t = Thread.new do
        loop do
          sleep(0.5)
          Scene_Reporter.update("", sprintf("压缩图片...%d%%",
            (byte_size - y[0] + @address) * 100 / byte_size))
        end
      end
      # 逐行上移
      while y[0] > @address
        y[0] -= x
        # 更改缓存指针
        CopyMemory_ip.call(cache_addr, y.pack("L"), 4)
        # 写入文件数据
        gz.write(null)
        adler = Zlib.adler32(null, adler)
        gz.write(cache)
        adler = Zlib.adler32(cache, adler)
      end
      # 结束进度汇报
      Thread.kill(t)
      # 关闭临时文件
      gz.close
    end
    # 恢复指针原始结构信息以便释放
    CopyMemory_ip.call(cache_len, cache_info, 8)
    # 返回校验码
    return adler
  end
  #--------------------------------------------------------------------------
  # ● 位图的数据内存地址
  #--------------------------------------------------------------------------
  def address
    if @address == nil
      buffer = "xxxx"
      CallWindowProc_i.call(GetAddress, buffer, object_id * 2 + 16, 0, 0)
      @address = buffer.unpack("L")[0]
    end
    return @address
  end
end
#==============================================================================
# ■ Bitmap
#------------------------------------------------------------------------------
# 　内部位图类
#==============================================================================
class Bitmap
  #--------------------------------------------------------------------------
  # ● 导入 PNG 模块
  #--------------------------------------------------------------------------
  include PNG
  #--------------------------------------------------------------------------
  # ● 合成
  #     rect: 合成的矩形
  #     src_bitmap: 合成的位图
  #     src_rect: 合成位图的传送元矩形
  #     opacity: 不透明度
  #     blend_type: 合成方式（1: 加法、2: 减法）
  #--------------------------------------------------------------------------
  def blend_blt(rect, src_bitmap, src_rect, opacity, blend_type)
    # 纯透明的情况下 不合成
    return if opacity == 0
    # 建立临时位图
    temp_bitmap = Bitmap.new(rect.width, rect.height)
    # 将源位图合成到临时位图，考虑缩放
    if rect.width != src_rect.width or rect.height != src_rect.height
      temp_bitmap.stretch_blt(temp_bitmap.rect, src_bitmap, src_rect, opacity)
    else
      temp_bitmap.blt(0, 0, src_bitmap, src_rect, opacity)
    end
    # 逐点合成
    for i in 0...rect.width
      for j in 0...rect.height
        # 取色
        c1 = self.get_pixel(rect.x + i, rect.y + j)
        c2 = temp_bitmap.get_pixel(i, j)
        # 源位图此点无色的情况下，继续
        next if c2.alpha == 0
        # 加法
        if blend_type == 1
          c1.red += c2.red * c2.alpha / 255 * opacity / 255
          c1.green += c2.green * c2.alpha / 255 * opacity / 255
          c1.blue += c2.blue * c2.alpha / 255 * opacity / 255
        # 减法
        else
          c1.red = [0, c1.red - c2.red * c2.alpha / 255 * opacity / 255].max
          c1.green = [0, c1.green - c2.green * c2.alpha / 255 * opacity / 255].max
          c1.blue = [0, c1.blue - c2.blue * c2.alpha / 255 * opacity / 255].max
        end
        # 设色
        self.set_pixel(rect.x + i, rect.y + j, c1)
      end
    end
    # 释放临时位图
    temp_bitmap.dispose
  end
end
#==============================================================================
# ■ Map_Snapshot
#------------------------------------------------------------------------------
#    地图截图渲染引擎
#==============================================================================
class Map_Snapshot
  #--------------------------------------------------------------------------
  # ● 常量
  #--------------------------------------------------------------------------
  AUTOTILE_EXPAND = [
    555752218, 555752196, 555746586, 555746564, 186653466, 186653444,
    186647834, 186647812, 554310426, 554310404, 554304794, 554304772,
    185211674, 185211652, 185206042, 185206020, 522066200, 522061080,
    186521880, 186516760, 353636110, 185863950, 352980750, 185208590,
    589438236, 587865372, 589438212, 587865348, 757868326, 757868292,
    757859622, 757859588, 589176088, 757862158, 319950092, 185732364,
    387322128, 386535696, 791554344, 791554308, 724182308, 724174116,
    387059980, 724176140, 791292196, 791548176, 791286028, 117833984
  ] # 自动元件的展开方式
  #--------------------------------------------------------------------------
  # ● 初期化
  #--------------------------------------------------------------------------
  def initialize
    @tilesets = load_data("Data/Tilesets.rxdata")
    @mapnames = load_data("Data/MapInfos.rxdata")
    @mapnames.each {|k, v| @mapnames[k] = v.name.gsub(/[\\\/:*?|<>]/,"_")}
    @map_data = nil
    @output_bitmap = nil
    @tile_bitmap = nil
    @autotiles = [nil, nil, nil, nil, nil, nil, nil]
    @width = 0
    @height = 0
    @map_id = 0
    @scale = 1
    @mode = "M"
  end
  #--------------------------------------------------------------------------
  # ● 设置缩放
  #     scale: 缩放比（1/1、1/2、1/4或1/8）
  #--------------------------------------------------------------------------
  def set_scale(scale)
    @scale = scale if [1, 2, 4, 8].include?(scale)
  end
  #--------------------------------------------------------------------------
  # ● 设置渲染模式
  #     mode: 渲染模式（M、U、A、T）
  #--------------------------------------------------------------------------
  def set_mode(mode)
    @mode = mode if ["M", "U", "A", "T"].include?(mode)
  end
  #--------------------------------------------------------------------------
  # ● 地图截图
  #     map_id: 地图ID
  #--------------------------------------------------------------------------
  def snap(map_id)
    # 如果是ULDS模式，放大率强制为1
    set_scale(1) if @mode == "U"
    # 加载地图数据
    map_name = sprintf("Data/Map%03d.rxdata", map_id)
    if FileTest.exist?(map_name)
      @map_id = map_id
      @map_data = load_data(map_name)
      @width = @map_data.width
      @height = @map_data.height
      @tileset = @tilesets[@map_data.tileset_id]
      @tile_bitmap = RPG::Cache.tileset(@tileset.tileset_name)
      @tile_rect = Rect.new(0, 0, 32, 32)
      # 用于输出的位图
      @output_bitmap = Bitmap.new(@width * 32 / @scale, @height * 32 / @scale)
      for i in 0..6
        @autotiles[i] = RPG::Cache.autotile(@tileset.autotile_names[i])
      end
      @auto_stretch = {}
      # 渲染
      snapshot
      # 输出截图
      filename = sprintf("MapSnapshots/%03d-%s.png", map_id, @mapnames[map_id])
      @output_bitmap.output_png(filename)
      # 如果是ULDS模式，渲染第二张图
      if @mode == "U"
        @output_bitmap.clear
        snapshot(true)
        f2 = sprintf("MapSnapshots/%03d-%s[U].png", map_id, @mapnames[map_id])
        @output_bitmap.output_png(f2)
      end
      # 释放位图
      @output_bitmap.dispose
      @auto_stretch.each_value {|v| v.dispose}
      for i in 0..6
        @autotiles[i].dispose
      end
      @autotiles = [nil, nil, nil, nil, nil, nil, nil]
      @tile_bitmap.dispose
      @tile_bitmap = nil
    end
  end
  #--------------------------------------------------------------------------
  # ● 渲染地图
  #     ulds: ULDS第二层渲染专用
  #--------------------------------------------------------------------------
  def snapshot(ulds = false)
    # 筛选需要渲染的事件集
    @effect_events = @map_data.events.select do |k, v|
      # 事件的地图元件有效的情况下，总是渲染
      effective = (v.pages[0].graphic.tile_id > 0)
      # 分层模式的情况下
      if @mode == "U"
        # 事件还需要满足优先级条件才渲染
        effective &= (v.pages[0].always_on_top == ulds)
      # 攻略模式的情况下
      elsif @mode == "T"
        # 事件不移动且朝向固定也需渲染
        effective |= (v.pages[0].graphic.character_name != "" and
          v.pages[0].move_type == 0)
      # 航拍模式的情况下
      elsif @mode == "A"
        # 所有非空事件一律渲染
        effective |= (v.pages[0].graphic.character_name != "")
      end
      # 筛选
      effective
    end
    # 纯地图模式的情况下，直接按格快速渲染
    return direct_paint if @mode == "M"
    # 分层渲染底图
    unless ulds
      # 渲染没有优先级的图块
      for k in 0...3
        for j in 0...@height
          for i in 0...@width
            # 取得图块
            tile_id = @map_data.data[i, j, k]
            # 优先级为0的情况下
            if tile_id > 0 and @tileset.priorities[tile_id] == 0
              paint(i, j, tile_id)
            end
          end
        end
        # 每层汇报进度
        Scene_Reporter.update(sprintf("正在生成截图Map%03d.png...", @map_id),
          sprintf("渲染下层...%d%%", (k + 1) * 33))
      end
      # 渲染不在最前显示的图块事件
      @effect_events.each do |f|
        e = f[1]; g = e.pages[0].graphic
        if g.tile_id > 0 and not e.pages[0].always_on_top
          paint(e.x, e.y, g.tile_id, g.character_hue, g.opacity, g.blend_type)
        end
      end
      # 分层模式的情况下，渲染结束
      return if @mode == "U"
    end
    # 分层渲染顶图
    # 计算剩余所有图块的 Z 坐标
    z_indexes = {}
    for k in 0...3
      for j in 0...@height
        for i in 0...@width
          # 取得图块
          tile_id = @map_data.data[i, j, k]
          # 优先级不为0的情况下
          if tile_id > 0 and @tileset.priorities[tile_id] > 0
            z = (@tileset.priorities[tile_id] + j) * 32 + 32
            z_indexes[z] = (z_indexes[z] || []).push([i, j, tile_id])
          end
        end
      end
    end
    # 计算所有需要渲染的事件的 Z 坐标
    @effect_events.each do |f|
      e = f[1]; g = e.pages[0].graphic
      # 事件的 Z 坐标
      z = e.pages[0].always_on_top ? 32768 : e.y * 32 + 32
      # 是普通事件的情况下
      if g.tile_id == 0 or e.pages[0].always_on_top
        z_indexes[z] = (z_indexes[z] || []).push([e.x, e.y, g])
      end
    end
    # 按 Z 坐标开始绘制
    l = n = z_indexes.keys.size
    z_indexes.keys.sort.each do |k|
      v = z_indexes[k]
      while not v.empty?
        tile = v.shift
        x = tile[0]; y = tile[1]; g = tile[2]
        # 如果此处是图块
        if g.is_a?(Numeric)
          paint(x, y, g)
        # 如果此处是事件
        elsif g.tile_id > 0
          paint(x, y, g.tile_id, g.character_hue, g.opacity, g.blend_type)
        else
          paint_character(x, y, g)
        end
      end
      n -= 1
      # 已绘制20层的情况下，汇报进度
      if n % 20 == 0
        Scene_Reporter.update("", sprintf("渲染上层...%d%%",(l - n) * 100 / l))
      end
    end
  end
  #--------------------------------------------------------------------------
  # ● 快速逐格渲染（M模式用）
  #--------------------------------------------------------------------------
  def direct_paint
    # 变换有效事件列表
    events = @effect_events.inject({}) do |s, f|
      e = f[1]
      s[[e.x, e.y]] = [e.pages[0].graphic, e.pages[0].always_on_top]
      s
    end
    # 逐格绘制
    for j in 0...@height
      for i in 0...@width
        # 获得此处的三层图块
        tiles = [@map_data.data[i, j, 0],
          @map_data.data[i, j, 1], @map_data.data[i, j, 2]]
        # 获得此处三层图块的 Z 坐标
        z_indexes = [@tileset.priorities[tiles[0]] * 32,
          @tileset.priorities[tiles[1]] * 32 + 1,
          @tileset.priorities[tiles[2]] * 32 + 2]
        # 如果此处有事件，压入图块数据
        if events.has_key?([i, j])
          tiles.push(events[[i, j]][0].tile_id)
          z_indexes.push(events[[i, j]][1] ? 999 : 3)
        end
        # 从最小值 Z 坐标开始绘制
        while tiles.size > 0
          z_index = z_indexes.min
          index = z_indexes.index(z_index)
          tile_id = tiles[index]
          # 图块是事件的情况下，按事件图块的合成方式绘成
          if z_index == 3 or z_index == 999
            opacity = events[[i, j]][0].opacity
            hue = events[[i, j]][0].character_hue
            blend_type = events[[i, j]][0].blend_type
          else
            # 基本绘成
            hue = blend_type = 0
            opacity = 255
          end
          paint(i, j, tile_id, hue, opacity, blend_type) if tile_id > 0
          tiles.delete_at(index)
          z_indexes.delete_at(index)
        end
      end
      # 每绘制 20 行汇报一次进度
      if j % 20 == 0 or j == @height - 1
        Scene_Reporter.update(sprintf("正在生成截图Map%03d.png...", @map_id),
        sprintf("渲染地图...%d%%", (j + 1) * 100 / @height))
      end
    end
  end
  #--------------------------------------------------------------------------
  # ● 绘制格子
  #     x, y: 地图的坐标
  #     tile_id: 元件 ID
  #     hue_change: 色相
  #     opacity: 不透明度
  #     blend_type: 合成方式 （0: 普通、1: 加法、2: 减法）
  #--------------------------------------------------------------------------
  def paint(x, y, tile_id, hue_change = 0, opacity = 255, blend_type = 0)
    # 透明的图块不需要绘制
    return if opacity == 0
    # 绘制的原点
    ox = x * 32 / @scale
    oy = y * 32 / @scale
    # 是普通元件的情况下
    if tile_id >= 384
      # 取得源位图
      if hue_change != 0
        (src = @tile_bitmap.clone).hue_change(hue)
      else
        src = @tile_bitmap
      end
      # 传送矩形
      tile_id -= 384
      src_rect = Rect.new((tile_id % 8) * 32, (tile_id / 8) * 32, 32, 32)
      # 绘制合成
      if blend_type == 0
        if @scale == 1
          @output_bitmap.blt(ox, oy, src, src_rect, opacity)
        else
          @output_bitmap.stretch_blt(Rect.new(ox, oy,
            32 / @scale, 32 / @scale), src, rect, opacity)
        end
      else
        @output_bitmap.blend_blt(Rect.new(ox, oy,
          32 / @scale, 32 / @scale), src, rect, opacity, blend_type)
      end
      # 色相有差异的情况下要释放
      src.dispose if hue_change != 0
    # 不是普通元件的情况下（即自动元件）
    else
      # 获得自动元件的展开样式
      autotile = @autotiles[tile_id / 48 - 1]
      tile_form = AUTOTILE_EXPAND[tile_id % 48]
      tile_lu = tile_form & 0xff
      tile_ru = (tile_form & 0xff00) >> 8
      tile_ld = (tile_form & 0xff0000) >> 16
      tile_rd = (tile_form & 0xff000000) >> 24
      # 缩放比为1的情况下，直接拷贝原件
      if @scale == 1
        @output_bitmap.blt(ox, oy, autotile, auto_rect(tile_lu), 255)
        @output_bitmap.blt(ox + 16, oy, autotile, auto_rect(tile_ru), 255)
        @output_bitmap.blt(ox, oy + 16, autotile, auto_rect(tile_ld), 255)
        @output_bitmap.blt(ox + 16, oy + 16, autotile, auto_rect(tile_rd), 255)
      # 缩放比不为1的情况下
      else
        s = 32 / @scale
        temp_bitmap = Bitmap.new(32, 32)
        temp_bitmap.blt(0, 0, autotile, auto_rect(tile_lu), 255)
        temp_bitmap.blt(16, 0, autotile, auto_rect(tile_ru), 255)
        temp_bitmap.blt(0, 16, autotile, auto_rect(tile_ld), 255)
        temp_bitmap.blt(16, 16, autotile, auto_rect(tile_rd), 255)
        @output_bitmap.stretch_blt(Rect.new(ox, oy, s, s),
          temp_bitmap, @tile_rect, 255)
        temp_bitmap.dispose
      end
    end
  end
  #--------------------------------------------------------------------------
  # ● 绘制事件
  #     x, y: 地图的坐标
  #     g: 事件的图像（RPG::Event::Graphic）
  #--------------------------------------------------------------------------
  def paint_character(x, y, g)
    # 透明的角色不需要绘制
    return if g.opacity == 0
    # 绘制的原点
    bitmap = RPG::Cache.character(g.character_name, g.character_hue)
    rect = char_rect(bitmap.width, bitmap.height, g.direction, g.pattern)
    ox = (x * 32 - rect.width / 2 + 16) / @scale
    oy = (y * 32 - rect.height + 32) / @scale
    w = rect.width / @scale
    h = rect.height / @scale
    # 普通叠加的情况下，传送位图
    if g.blend_type == 0
      if @scale == 1
        @output_bitmap.blt(ox, oy, bitmap, rect, g.opacity)
      else
        @output_bitmap.stretch_blt(Rect.new(ox, oy, w, h), bitmap, rect,
          g.opacity)
      end
    else
      @output_bitmap.blend_blt(Rect.new(ox, oy, w, h), bitmap, rect,
        g.opacity, g.blend_type)
    end
  end
  #--------------------------------------------------------------------------
  # ● 事件的传送矩形
  #     width, height: 事件的位图宽高
  #     direction: 事件的朝向
  #     pattern: 事件的模式
  #--------------------------------------------------------------------------
  def char_rect(width, height, direction, pattern)
    Rect.new(pattern * width / 4, (direction - 2) * height / 8,
      width / 4, height / 4)
  end
  #--------------------------------------------------------------------------
  # ● 自动元件的传送矩形
  #     region: 自动元件的展开方式（0－47）
  #--------------------------------------------------------------------------
  def auto_rect(region)
    Rect.new((region % 6) * 16, (region / 6) * 16, 16, 16)
  end
  #--------------------------------------------------------------------------
  # ● 连续截图
  #     range: 截图的地图ID列表
  #--------------------------------------------------------------------------
  def snaps(range)
    Scene_Reporter.update("准备就绪")
    if range.is_a?(Range) or range.is_a?(Array)
      range.each do |i|
        snap(i)
      end
    end
    Scene_Reporter.close("完成，按B或C键继续")
  end
  #--------------------------------------------------------------------------
  # ● 全部截图
  #--------------------------------------------------------------------------
  def snap_all
    snaps(1..999)
  end
end
ms = Map_Snapshot.new
ms.set_scale(1)
ms.set_mode("T")
ms.snap_all
exit

#==============================================================================


# ■ Map_Snapshot 1.3 (Build 171106)


#------------------------------------------------------------------------------


# 　地图截图工具 by SailCat @ Project1


#   该程序能将地图转换为PNG图片格式，包括三层图块和用图块ID绘制的事件，遮挡正确。


#   使用方法：


#   1. 插入本脚本到Game_Temp（不是Main）之前。


#   2. 在插入脚本的下方，输入代码：


#      ms = Map_Snapshot.new


#      ms.set_scale(8) # 将地图缩小8倍，可以设定的值有1、2、4、8，默认为1


#      ms.set_mode("U") # 设置输出模式为 ULDS分层模式


#        支持的模式有"M"普通地图、"U"ULDS分层模式、"T"攻略模式、"A"航拍模式


#        M模式：默认的模式、渲染F5、F6、F7层的全部和F8层的地图元件事件


#        U模式：内容同M模式，但将一张地图渲染成主角上层和主角下层的两张截图


#        T模式：在M模式的基础上，再加上不移动的事件，事件取第1页、初始位置


#        A模式：在M模式的基础上，再加上所有的非空事件，事件取第1页、初始位置


#        注：使用U模式会将地图放大率强制设为1:1


#      ms.snap(6) # 转换Map006到图片


#      ms.snaps(1..19) # 转换Map001到Map019到图片


#      ms.snaps([1, 3, 7, 15]) # 转换Map001, Map003, Map007, Map015到图片


#      ms.snap_all # 转换工程中所有地图到图片


#      exit # 转换工程后退出


#   3. 注释掉700行以下的内容可以屏蔽此工具，正常测试游戏。


#   4. 该工具不修改工程内含文件，故执行完后不需要退出重新打开工程。


#==============================================================================





#==============================================================================


# ■ Scene_Reporter


#------------------------------------------------------------------------------


# 　通用工具处理进度显示模块。


#==============================================================================


module Scene_Reporter


  @sprite = nil


  @message = ""


  @value = ""


  #--------------------------------------------------------------------------


  # ● 更新显示


  #     message: 主要信息（滚屏）


  #     value: 次要信息（不滚屏）


  #--------------------------------------------------------------------------


  def self.update(message = "", value = "")


    # 初期化精灵


    if @sprite == nil


      @sprite = Sprite.new


      @sprite.bitmap = Bitmap.new(640, 480)


      @sprite.bitmap.font.name = "楷体"


      @sprite.bitmap.font.size = 20


      @start = Time.now


      @elapse = -1


    end


    # 信息和所显信息完全相同的情况下，直接返回


    return if (message == "" or @message == message) and @value == value


    # 主信息不相同的情况下，滚屏


    if message != "" and @message != message


      @sprite.bitmap.blt(0, 0, @sprite.bitmap, Rect.new(0, 32, 640, 448))


      @message = message


      @elapse = 0


    end


    # 显示已用时间


    elapse = Integer(Time.now - @start)


    if @elapse < elapse


      @elapse = elapse


      min = @elapse / 60


      sec = @elapse % 60


      @sprite.bitmap.fill_rect(580, 0, 60, 32, Color.new(0, 0, 0))


      @sprite.bitmap.draw_text(580, 0, 60, 32, sprintf("%2d:%02d", min, sec))


    end


    # 显示信息


    @sprite.bitmap.fill_rect(0, 448, 640, 32, Color.new(0, 0, 0))


    @sprite.bitmap.draw_text(0, 448, 640, 32, @message + value)


    @value = value


    # 更新画面


    Graphics.update


  end


  #--------------------------------------------------------------------------


  # ● 结束处理


  #     message: 最后的信息


  #--------------------------------------------------------------------------


  def self.close(message)


    # 更新最后的信息


    Scene_Reporter.update(message)


    # 等待按键结束


    loop do


      Graphics.update


      Input.update


      # 按下 C 键或 B 键的情况下


      if Input.trigger?(Input::C) or Input.trigger?(Input::B)


        break


      end


    end


    # 释放精灵


    if @sprite != nil


      @sprite.bitmap.dispose


      @sprite.dispose


    end


  end


end


#==============================================================================


# ■ PNG


#------------------------------------------------------------------------------


#    PNG文件输出模块 by SailCat


#    鸣谢：SixRC（取内存地址相关代码）


#    用法：bitmap.output_png(filename)


#     filename: 输出的文件名，可含路径


#==============================================================================


module PNG


  #--------------------------------------------------------------------------


  # ● API 声明


  #--------------------------------------------------------------------------


  CopyMemory_pi = Win32API.new('kernel32', 'RtlMoveMemory', 'pii', 'i')


  CopyMemory_ii = Win32API.new('kernel32', 'RtlMoveMemory', 'iii', 'i')


  CopyMemory_ip = Win32API.new('kernel32', 'RtlMoveMemory', 'ipi', 'i')


  CallWindowProc_p = Win32API.new('user32.dll','CallWindowProc','pppii','i')


  CallWindowProc_i = Win32API.new('user32.dll','CallWindowProc','ppiii','i')


  #--------------------------------------------------------------------------


  # ● API 调用代码


  #--------------------------------------------------------------------------


  RGBAConvert = [


    0x55, 0x8B, 0xEC, 0x8B, 0x45, 0x08, 0x33, 0xC9,


    0xEB, 0x0D, 0x8B, 0x10, 0x0F, 0xCA, 0xC1, 0xCA,


    0x08, 0x89, 0x10, 0x41, 0x83, 0xC0, 0x04, 0x3B,


    0x4D, 0x0C, 0x72, 0xEE, 0xC9, 0xC2, 0x10, 0x00].pack('C*')


  GetAddress = [


    0x8B, 0x74, 0x24, 0x08, 0x8B, 0x36, 0x8B, 0x76,


    0x08, 0x8B, 0x76, 0x10, 0x8B, 0x7C, 0x24, 0x04,


    0x89, 0x37, 0xC2, 0x10, 0x00].pack("C*")


  #--------------------------------------------------------------------------


  # ● PNG 常量


  #--------------------------------------------------------------------------


  PNG_HEADER = "\211\120\116\107\015\012\032\012\000\000\000\015"


  PNG_IHDR_HEAD = "\111\110\104\122"


  PNG_IHDR_TAIL = "\010\006\000\000\000"


  PNG_IEND_CHUNK = "\000\000\000\000\111\105\116\104\256\102\140\202"


  #--------------------------------------------------------------------------


  # ● 生成 PNG 文件情报头数据块(IHDR)


  #--------------------------------------------------------------------------


  def make_png_ihdr


    data = PNG_IHDR_HEAD + [width, height].pack("N*") + PNG_IHDR_TAIL


    return data + [Zlib.crc32(data)].pack("N")


  end


  #--------------------------------------------------------------------------


  # ● 保存 PNG 文件


  #     filename: 保存的文件名


  #--------------------------------------------------------------------------


  def output_png(filename)


    # 检查并建立路径


    dir = filename.split("/")


    for i in 0...dir.size - 1


      unless dir == "."


        add_dir = dir[0..i].join("/")


        Dir.mkdir(add_dir) rescue nil


      end


    end


    # 依次写入 PNG 文件内容


    file = File.open(filename,"wb")


    file.write(PNG_HEADER)


    file.write(make_png_ihdr)


    file.write(make_png_idat)


    file.write(PNG_IEND_CHUNK)


    file.close


    Scene_Reporter.update("", "完成")


  end


  #--------------------------------------------------------------------------


  # ● 使用临时文件生成 PNG 图像数据(IDAT)


  #--------------------------------------------------------------------------


  def make_png_idat


    # 数据头


    header = "IDAT"


    # 输出图像信息为临时文件并获得校验码


    adler = [make_data_file].pack("N")


    # 读取临时文件


    data = "\170\332"


    fsize = File.size("temp.gz")


    File.open("temp.gz", "rb") do |f|


      f.pos = 10


      data.concat(f.read(fsize - 18))


      data.concat(adler)


    end


    # 删除临时文件


    File.delete("temp.gz")


    # 附加校验码


    crc = [Zlib.crc32(header + data)].pack("N")


    size = [data.length].pack("N")


    # 返回数据


    return size + header + data + crc


  end


  #--------------------------------------------------------------------------


  # ● 将内存数据转储为文件，并返回adler32校验值


  #--------------------------------------------------------------------------


  def make_data_file


    # 建立缓存


    cache = "\000" * 1


    # 保存缓存原有结构信息


    cache_info = [cache.size].pack("L")+ [cache].pack("p")


    cache_len = cache.id * 2 + 8; cache_addr = cache_len + 4


    # 将缓存的指针覆盖使之指向 Bitmap 的图像数据


    byte_size = 4 * width * height


    bitmap_info = [byte_size].pack("L") + [address].pack("L")


    CopyMemory_ip.call(cache_len, bitmap_info, 8)


    # 进度汇报线程


    t = Thread.new do


      loop do; sleep(0.5); Scene_Reporter.update("", "转换格式..."); end


    end


    # BGRA 转 RGBA


    CallWindowProc_p.call(RGBAConvert, cache, width * height, 0, 0)


    # 结束进度汇报


    Thread.kill(t)


    # 准备写入文件


    x = 4 * width; y = [address + byte_size]; null = "\000"


    # adler32 校验码初期化


    adler = Zlib.adler32


    # 将缓存的大小改为单行位图


    CopyMemory_ip.call(cache_len, [x].pack("L"), 4)


    # 打开临时文件


    Zlib::GzipWriter.open("temp.gz", 8) do |gz|


      # 进度汇报线程


      t = Thread.new do


        loop do


          sleep(0.5)


          Scene_Reporter.update("", sprintf("压缩图片...%d%%",


            (byte_size - y[0] + @address) * 100 / byte_size))


        end


      end


      # 逐行上移


      while y[0] > @address


        y[0] -= x


        # 更改缓存指针


        CopyMemory_ip.call(cache_addr, y.pack("L"), 4)


        # 写入文件数据


        gz.write(null)


        adler = Zlib.adler32(null, adler)


        gz.write(cache)


        adler = Zlib.adler32(cache, adler)


      end


      # 结束进度汇报


      Thread.kill(t)


      # 关闭临时文件


      gz.close


    end


    # 恢复指针原始结构信息以便释放


    CopyMemory_ip.call(cache_len, cache_info, 8)


    # 返回校验码


    return adler


  end


  #--------------------------------------------------------------------------


  # ● 位图的数据内存地址


  #--------------------------------------------------------------------------


  def address


    if @address == nil


      buffer = "xxxx"


      CallWindowProc_i.call(GetAddress, buffer, object_id * 2 + 16, 0, 0)


      @address = buffer.unpack("L")[0]


    end


    return @address


  end


end


#==============================================================================


# ■ Bitmap


#------------------------------------------------------------------------------


# 　内部位图类


#==============================================================================


class Bitmap


  #--------------------------------------------------------------------------


  # ● 导入 PNG 模块


  #--------------------------------------------------------------------------


  include PNG


  #--------------------------------------------------------------------------


  # ● 合成


  #     rect: 合成的矩形


  #     src_bitmap: 合成的位图


  #     src_rect: 合成位图的传送元矩形


  #     opacity: 不透明度


  #     blend_type: 合成方式（1: 加法、2: 减法）


  #--------------------------------------------------------------------------


  def blend_blt(rect, src_bitmap, src_rect, opacity, blend_type)


    # 纯透明的情况下 不合成


    return if opacity == 0


    # 建立临时位图


    temp_bitmap = Bitmap.new(rect.width, rect.height)


    # 将源位图合成到临时位图，考虑缩放


    if rect.width != src_rect.width or rect.height != src_rect.height


      temp_bitmap.stretch_blt(temp_bitmap.rect, src_bitmap, src_rect, opacity)


    else


      temp_bitmap.blt(0, 0, src_bitmap, src_rect, opacity)


    end


    # 逐点合成


    for i in 0...rect.width


      for j in 0...rect.height


        # 取色


        c1 = self.get_pixel(rect.x + i, rect.y + j)


        c2 = temp_bitmap.get_pixel(i, j)


        # 源位图此点无色的情况下，继续


        next if c2.alpha == 0


        # 加法


        if blend_type == 1


          c1.red += c2.red * c2.alpha / 255 * opacity / 255


          c1.green += c2.green * c2.alpha / 255 * opacity / 255


          c1.blue += c2.blue * c2.alpha / 255 * opacity / 255


        # 减法


        else


          c1.red = [0, c1.red - c2.red * c2.alpha / 255 * opacity / 255].max


          c1.green = [0, c1.green - c2.green * c2.alpha / 255 * opacity / 255].max


          c1.blue = [0, c1.blue - c2.blue * c2.alpha / 255 * opacity / 255].max


        end


        # 设色


        self.set_pixel(rect.x + i, rect.y + j, c1)


      end


    end


    # 释放临时位图


    temp_bitmap.dispose


  end


end


#==============================================================================


# ■ Map_Snapshot


#------------------------------------------------------------------------------


#    地图截图渲染引擎


#==============================================================================


class Map_Snapshot


  #--------------------------------------------------------------------------


  # ● 常量


  #--------------------------------------------------------------------------


  AUTOTILE_EXPAND = [


    555752218, 555752196, 555746586, 555746564, 186653466, 186653444,


    186647834, 186647812, 554310426, 554310404, 554304794, 554304772,


    185211674, 185211652, 185206042, 185206020, 522066200, 522061080,


    186521880, 186516760, 353636110, 185863950, 352980750, 185208590,


    589438236, 587865372, 589438212, 587865348, 757868326, 757868292,


    757859622, 757859588, 589176088, 757862158, 319950092, 185732364,


    387322128, 386535696, 791554344, 791554308, 724182308, 724174116,


    387059980, 724176140, 791292196, 791548176, 791286028, 117833984


  ] # 自动元件的展开方式


  #--------------------------------------------------------------------------


  # ● 初期化


  #--------------------------------------------------------------------------


  def initialize


    @tilesets = load_data("Data/Tilesets.rxdata")


    @mapnames = load_data("Data/MapInfos.rxdata")


    @mapnames.each {|k, v| @mapnames[k] = v.name.gsub(/[\\\/:*?|<>]/,"_")}


    @map_data = nil


    @output_bitmap = nil


    @tile_bitmap = nil


    @autotiles = [nil, nil, nil, nil, nil, nil, nil]


    @width = 0


    @height = 0


    @map_id = 0


    @scale = 1


    @mode = "M"


  end


  #--------------------------------------------------------------------------


  # ● 设置缩放


  #     scale: 缩放比（1/1、1/2、1/4或1/8）


  #--------------------------------------------------------------------------


  def set_scale(scale)


    @scale = scale if [1, 2, 4, 8].include?(scale)


  end


  #--------------------------------------------------------------------------


  # ● 设置渲染模式


  #     mode: 渲染模式（M、U、A、T）


  #--------------------------------------------------------------------------


  def set_mode(mode)


    @mode = mode if ["M", "U", "A", "T"].include?(mode)


  end


  #--------------------------------------------------------------------------


  # ● 地图截图


  #     map_id: 地图ID


  #--------------------------------------------------------------------------


  def snap(map_id)


    # 如果是ULDS模式，放大率强制为1


    set_scale(1) if @mode == "U"


    # 加载地图数据


    map_name = sprintf("Data/Map%03d.rxdata", map_id)


    if FileTest.exist?(map_name)


      @map_id = map_id


      @map_data = load_data(map_name)


      @width = @map_data.width


      @height = @map_data.height


      @tileset = @tilesets[@map_data.tileset_id]


      @tile_bitmap = RPG::Cache.tileset(@tileset.tileset_name)


      @tile_rect = Rect.new(0, 0, 32, 32)


      # 用于输出的位图


      @output_bitmap = Bitmap.new(@width * 32 / @scale, @height * 32 / @scale)


      for i in 0..6


        @autotiles[i] = RPG::Cache.autotile(@tileset.autotile_names[i])


      end


      @auto_stretch = {}


      # 渲染


      snapshot


      # 输出截图


      filename = sprintf("MapSnapshots/%03d-%s.png", map_id, @mapnames[map_id])


      @output_bitmap.output_png(filename)


      # 如果是ULDS模式，渲染第二张图


      if @mode == "U"


        @output_bitmap.clear


        snapshot(true)


        f2 = sprintf("MapSnapshots/%03d-%s[U].png", map_id, @mapnames[map_id])


        @output_bitmap.output_png(f2)


      end


      # 释放位图


      @output_bitmap.dispose


      @auto_stretch.each_value {|v| v.dispose}


      for i in 0..6


        @autotiles[i].dispose


      end


      @autotiles = [nil, nil, nil, nil, nil, nil, nil]


      @tile_bitmap.dispose


      @tile_bitmap = nil


    end


  end


  #--------------------------------------------------------------------------


  # ● 渲染地图


  #     ulds: ULDS第二层渲染专用


  #--------------------------------------------------------------------------


  def snapshot(ulds = false)


    # 筛选需要渲染的事件集


    @effect_events = @map_data.events.select do |k, v|


      # 事件的地图元件有效的情况下，总是渲染


      effective = (v.pages[0].graphic.tile_id > 0)


      # 分层模式的情况下


      if @mode == "U"


        # 事件还需要满足优先级条件才渲染


        effective &= (v.pages[0].always_on_top == ulds)


      # 攻略模式的情况下


      elsif @mode == "T"


        # 事件不移动且朝向固定也需渲染


        effective |= (v.pages[0].graphic.character_name != "" and


          v.pages[0].move_type == 0)


      # 航拍模式的情况下


      elsif @mode == "A"


        # 所有非空事件一律渲染


        effective |= (v.pages[0].graphic.character_name != "")


      end


      # 筛选


      effective


    end


    # 纯地图模式的情况下，直接按格快速渲染


    return direct_paint if @mode == "M"


    # 分层渲染底图


    unless ulds


      # 渲染没有优先级的图块


      for k in 0...3


        for j in 0...@height


          for i in 0...@width


            # 取得图块


            tile_id = @map_data.data[i, j, k]


            # 优先级为0的情况下


            if tile_id > 0 and @tileset.priorities[tile_id] == 0


              paint(i, j, tile_id)


            end


          end


        end


        # 每层汇报进度


        Scene_Reporter.update(sprintf("正在生成截图Map%03d.png...", @map_id),


          sprintf("渲染下层...%d%%", (k + 1) * 33))


      end


      # 渲染不在最前显示的图块事件


      @effect_events.each do |f|


        e = f[1]; g = e.pages[0].graphic


        if g.tile_id > 0 and not e.pages[0].always_on_top


          paint(e.x, e.y, g.tile_id, g.character_hue, g.opacity, g.blend_type)


        end


      end


      # 分层模式的情况下，渲染结束


      return if @mode == "U"


    end


    # 分层渲染顶图


    # 计算剩余所有图块的 Z 坐标


    z_indexes = {}


    for k in 0...3


      for j in 0...@height


        for i in 0...@width


          # 取得图块


          tile_id = @map_data.data[i, j, k]


          # 优先级不为0的情况下


          if tile_id > 0 and @tileset.priorities[tile_id] > 0


            z = (@tileset.priorities[tile_id] + j) * 32 + 32


            z_indexes[z] = (z_indexes[z] || []).push([i, j, tile_id])


          end


        end


      end


    end


    # 计算所有需要渲染的事件的 Z 坐标


    @effect_events.each do |f|


      e = f[1]; g = e.pages[0].graphic


      # 事件的 Z 坐标


      z = e.pages[0].always_on_top ? 32768 : e.y * 32 + 32


      # 是普通事件的情况下


      if g.tile_id == 0 or e.pages[0].always_on_top


        z_indexes[z] = (z_indexes[z] || []).push([e.x, e.y, g])


      end


    end


    # 按 Z 坐标开始绘制


    l = n = z_indexes.keys.size


    z_indexes.keys.sort.each do |k|


      v = z_indexes[k]


      while not v.empty?


        tile = v.shift


        x = tile[0]; y = tile[1]; g = tile[2]


        # 如果此处是图块


        if g.is_a?(Numeric)


          paint(x, y, g)


        # 如果此处是事件


        elsif g.tile_id > 0


          paint(x, y, g.tile_id, g.character_hue, g.opacity, g.blend_type)


        else


          paint_character(x, y, g)


        end


      end


      n -= 1


      # 已绘制20层的情况下，汇报进度


      if n % 20 == 0


        Scene_Reporter.update("", sprintf("渲染上层...%d%%",(l - n) * 100 / l))


      end


    end


  end


  #--------------------------------------------------------------------------


  # ● 快速逐格渲染（M模式用）


  #--------------------------------------------------------------------------


  def direct_paint


    # 变换有效事件列表


    events = @effect_events.inject({}) do |s, f|


      e = f[1]


      s[[e.x, e.y]] = [e.pages[0].graphic, e.pages[0].always_on_top]


      s


    end


    # 逐格绘制


    for j in 0...@height


      for i in 0...@width


        # 获得此处的三层图块


        tiles = [@map_data.data[i, j, 0],


          @map_data.data[i, j, 1], @map_data.data[i, j, 2]]


        # 获得此处三层图块的 Z 坐标


        z_indexes = [@tileset.priorities[tiles[0]] * 32,


          @tileset.priorities[tiles[1]] * 32 + 1,


          @tileset.priorities[tiles[2]] * 32 + 2]


        # 如果此处有事件，压入图块数据


        if events.has_key?([i, j])


          tiles.push(events[[i, j]][0].tile_id)


          z_indexes.push(events[[i, j]][1] ? 999 : 3)


        end


        # 从最小值 Z 坐标开始绘制


        while tiles.size > 0


          z_index = z_indexes.min


          index = z_indexes.index(z_index)


          tile_id = tiles[index]


          # 图块是事件的情况下，按事件图块的合成方式绘成


          if z_index == 3 or z_index == 999


            opacity = events[[i, j]][0].opacity


            hue = events[[i, j]][0].character_hue


            blend_type = events[[i, j]][0].blend_type


          else


            # 基本绘成


            hue = blend_type = 0


            opacity = 255


          end


          paint(i, j, tile_id, hue, opacity, blend_type) if tile_id > 0


          tiles.delete_at(index)


          z_indexes.delete_at(index)


        end


      end


      # 每绘制 20 行汇报一次进度


      if j % 20 == 0 or j == @height - 1


        Scene_Reporter.update(sprintf("正在生成截图Map%03d.png...", @map_id),


        sprintf("渲染地图...%d%%", (j + 1) * 100 / @height))


      end


    end


  end


  #--------------------------------------------------------------------------


  # ● 绘制格子


  #     x, y: 地图的坐标


  #     tile_id: 元件 ID


  #     hue_change: 色相


  #     opacity: 不透明度


  #     blend_type: 合成方式 （0: 普通、1: 加法、2: 减法）


  #--------------------------------------------------------------------------


  def paint(x, y, tile_id, hue_change = 0, opacity = 255, blend_type = 0)


    # 透明的图块不需要绘制


    return if opacity == 0


    # 绘制的原点


    ox = x * 32 / @scale


    oy = y * 32 / @scale


    # 是普通元件的情况下


    if tile_id >= 384


      # 取得源位图


      if hue_change != 0


        (src = @tile_bitmap.clone).hue_change(hue)


      else


        src = @tile_bitmap


      end


      # 传送矩形


      tile_id -= 384


      src_rect = Rect.new((tile_id % 8) * 32, (tile_id / 8) * 32, 32, 32)


      # 绘制合成


      if blend_type == 0


        if @scale == 1


          @output_bitmap.blt(ox, oy, src, src_rect, opacity)


        else


          @output_bitmap.stretch_blt(Rect.new(ox, oy,


            32 / @scale, 32 / @scale), src, rect, opacity)


        end


      else


        @output_bitmap.blend_blt(Rect.new(ox, oy,


          32 / @scale, 32 / @scale), src, rect, opacity, blend_type)


      end


      # 色相有差异的情况下要释放


      src.dispose if hue_change != 0


    # 不是普通元件的情况下（即自动元件）


    else


      # 获得自动元件的展开样式


      autotile = @autotiles[tile_id / 48 - 1]


      tile_form = AUTOTILE_EXPAND[tile_id % 48]


      tile_lu = tile_form & 0xff


      tile_ru = (tile_form & 0xff00) >> 8


      tile_ld = (tile_form & 0xff0000) >> 16


      tile_rd = (tile_form & 0xff000000) >> 24


      # 缩放比为1的情况下，直接拷贝原件


      if @scale == 1


        @output_bitmap.blt(ox, oy, autotile, auto_rect(tile_lu), 255)


        @output_bitmap.blt(ox + 16, oy, autotile, auto_rect(tile_ru), 255)


        @output_bitmap.blt(ox, oy + 16, autotile, auto_rect(tile_ld), 255)


        @output_bitmap.blt(ox + 16, oy + 16, autotile, auto_rect(tile_rd), 255)


      # 缩放比不为1的情况下


      else


        s = 32 / @scale


        temp_bitmap = Bitmap.new(32, 32)


        temp_bitmap.blt(0, 0, autotile, auto_rect(tile_lu), 255)


        temp_bitmap.blt(16, 0, autotile, auto_rect(tile_ru), 255)


        temp_bitmap.blt(0, 16, autotile, auto_rect(tile_ld), 255)


        temp_bitmap.blt(16, 16, autotile, auto_rect(tile_rd), 255)


        @output_bitmap.stretch_blt(Rect.new(ox, oy, s, s),


          temp_bitmap, @tile_rect, 255)


        temp_bitmap.dispose


      end


    end


  end


  #--------------------------------------------------------------------------


  # ● 绘制事件


  #     x, y: 地图的坐标


  #     g: 事件的图像（RPG::Event::Graphic）


  #--------------------------------------------------------------------------


  def paint_character(x, y, g)


    # 透明的角色不需要绘制


    return if g.opacity == 0


    # 绘制的原点


    bitmap = RPG::Cache.character(g.character_name, g.character_hue)


    rect = char_rect(bitmap.width, bitmap.height, g.direction, g.pattern)


    ox = (x * 32 - rect.width / 2 + 16) / @scale


    oy = (y * 32 - rect.height + 32) / @scale


    w = rect.width / @scale


    h = rect.height / @scale


    # 普通叠加的情况下，传送位图


    if g.blend_type == 0


      if @scale == 1


        @output_bitmap.blt(ox, oy, bitmap, rect, g.opacity)


      else


        @output_bitmap.stretch_blt(Rect.new(ox, oy, w, h), bitmap, rect,


          g.opacity)


      end


    else


      @output_bitmap.blend_blt(Rect.new(ox, oy, w, h), bitmap, rect,


        g.opacity, g.blend_type)


    end


  end


  #--------------------------------------------------------------------------


  # ● 事件的传送矩形


  #     width, height: 事件的位图宽高


  #     direction: 事件的朝向


  #     pattern: 事件的模式


  #--------------------------------------------------------------------------


  def char_rect(width, height, direction, pattern)


    Rect.new(pattern * width / 4, (direction - 2) * height / 8,


      width / 4, height / 4)


  end


  #--------------------------------------------------------------------------


  # ● 自动元件的传送矩形


  #     region: 自动元件的展开方式（0－47）


  #--------------------------------------------------------------------------


  def auto_rect(region)


    Rect.new((region % 6) * 16, (region / 6) * 16, 16, 16)


  end


  #--------------------------------------------------------------------------


  # ● 连续截图


  #     range: 截图的地图ID列表


  #--------------------------------------------------------------------------


  def snaps(range)


    Scene_Reporter.update("准备就绪")


    if range.is_a?(Range) or range.is_a?(Array)


      range.each do |i|


        snap(i)


      end


    end


    Scene_Reporter.close("完成，按B或C键继续")


  end


  #--------------------------------------------------------------------------


  # ● 全部截图


  #--------------------------------------------------------------------------


  def snap_all


    snaps(1..999)


  end


end


ms = Map_Snapshot.new


ms.set_scale(1)


ms.set_mode("T")


ms.snap_all


exit

运行时截图：

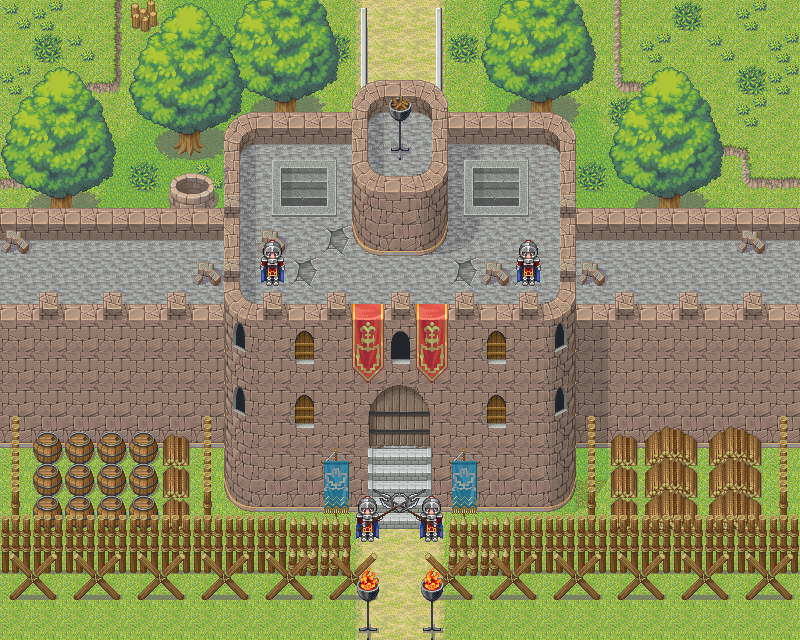

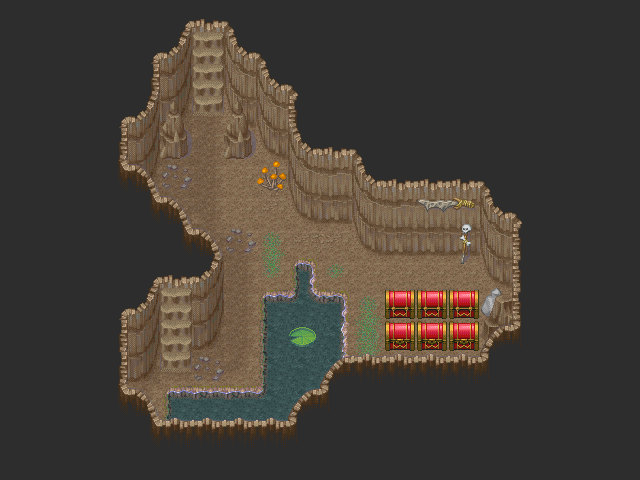

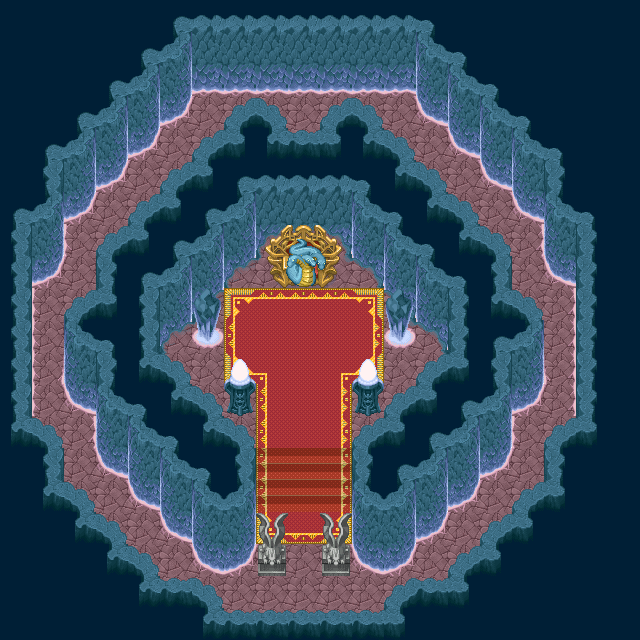

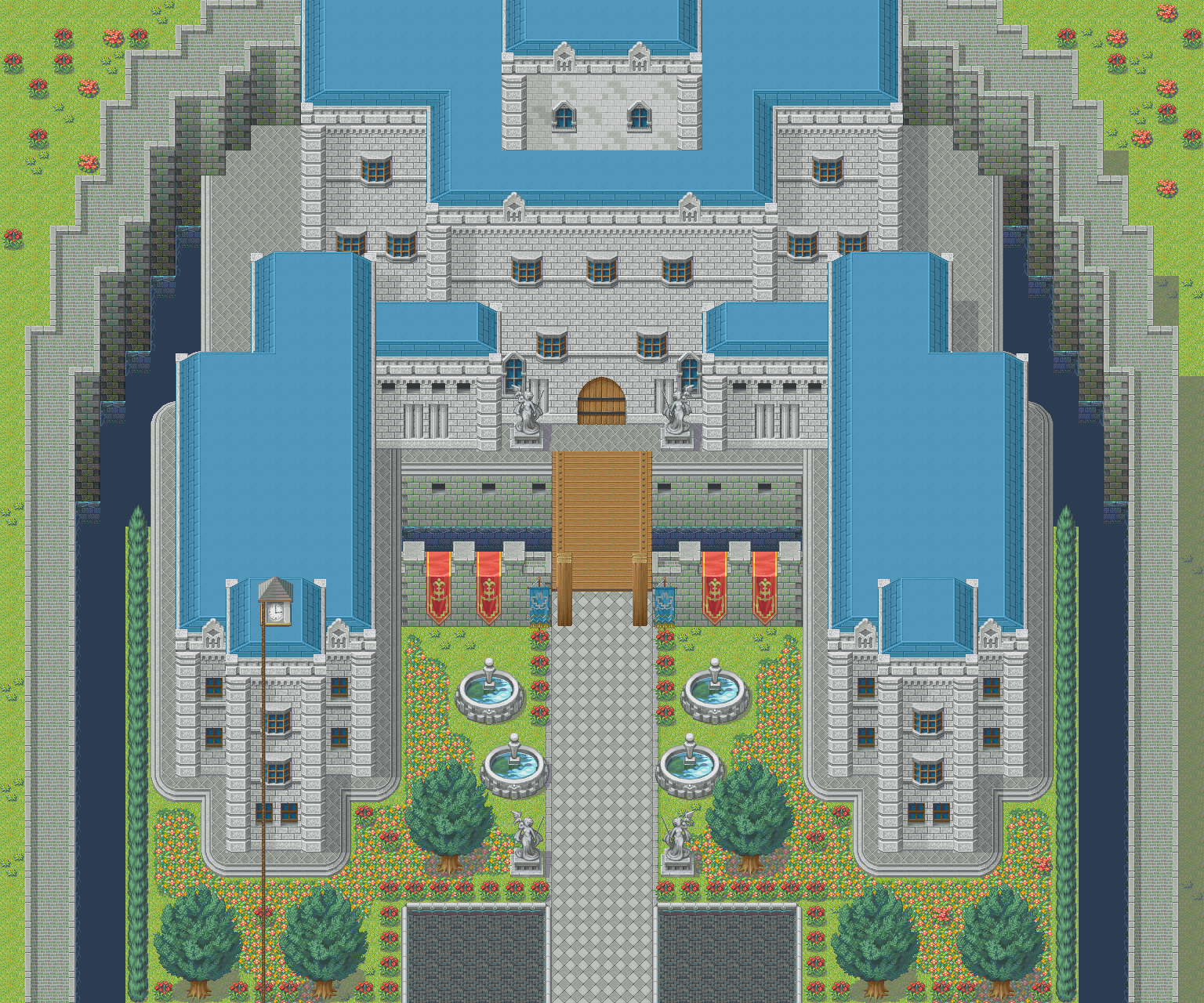

截图样例：

89444640

非常感谢，测试了一下，用目前做过的最大的地图，250*256。输出正常，不过这个大小- -b所有地图都这么渲染……累死人。


一些需要氛围的小型图可能会以弄一下。这种大的就拉倒吧

RyanBern

记得当年我写过的一个，怕是猫大说的“有人专门写了 Tilemap”应该不是我。因为我的脑回路应该也是根据数据绘制 bitmap 这种的，同样担心地图大了会不会爆炸。
具体的难点应该有两个：
1. 自动元件。因为当时不清楚自动元件的排号规律，所以一个个试导致搞了好久才知道是怎么回事（虽然现在已经100%忘记了）。当时找这个规律非常痛苦。
2. 输出 PNG。这个当然是仁者见仁智者见智了。当时我受到路路大大的提示，使用了外接 DLL。感觉上能好一些吧。

帖子在这，似乎可以参考一下：https://rpg.blue/forum.php?mod=viewthread&tid=374269

89444640

请教几个与这个脚本密切相关问题，有时雾图形会在读存档时候消失，如何确保雾图形不消失？并行处理不可取过分消耗系统。
输出时候无法输出事件位置，个别事件为宝箱，其实加个高光提示一下更好，能否继续改进可以输出事件位置，便于在事件位置加高光提示。

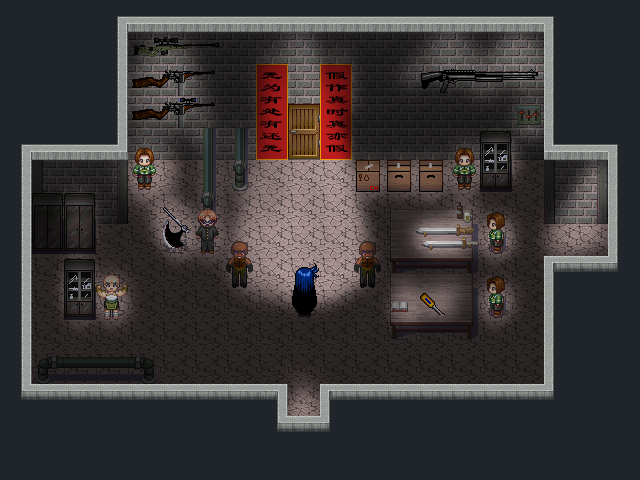

做了一下实验，以前没画过这种效果，只用更改不透明度+叠加方式，用橡皮擦出来的。
图像中的人物位置是固定的，如果无法输出，只能凭印象来处理，小型图还好，大型地图较为困难。
可否考虑事件位置描绘处一个高饱和度的方块？

SailCat

RyanBern 发表于 2017-10-8 10:45
记得当年我写过的一个，怕是猫大说的“有人专门写了 Tilemap”应该不是我。因为我的脑回路应该也是根据数据 ...

自动元件早就被我拆透了……

把上述图片灌入tileset，然后双击自动元件展开小窗口，你会发现自动元件就没有一点秘密了……

然后顺便发现了xp的自动元件从原理上优于va系……

SailCat

更新顶贴

SixRC

bitmap=>png 简版
从来没有最啊...

SixRC

关于内存的问题，想到解决方案了，比较满意
本地测试15000*15000只需10秒 笔记本 你可以测试
理论上只要bitmap能生成 就能生成png
似乎超过1G rm就会炸掉 16000*16000绝对是上限了
除非不生成一个大的bitmap
流程是开两次exe
第一次生成bitmap对象 并且保存程序句柄 位图数据起始段址 位图宽高 到文件
第二次是判断那个文件是否存在 存在则
读取第一次程序的内存 然后分次取出数据到 gz

下面是代码

code

随便找张图
第一次运行等txt出现
第二次运行就会保存png
txt请自己删除..测试原因没有自动删它
睡觉去了

89444640

楼主你好~请问存档后，地图上的雾图形可能消失的问题，有解决方法了吗？

SailCat

update 1.3，完全测试无误的事件遮挡规则，四个模式的导出。
