怎么做环条式血条

阿尔卑斯

如图。本意是半环，hp和mp。站上搜索环式没有，有见过这样的血条脚本吗，或提供下思路

真·可乐

自己在自己的坑里实现过类似的，但是又改回长条了。和长条血条实现的方式差不多

enghao_lim

老实说，这种血条在rmxp不常看到主要两个原因。
1. 曲型血条真的不好画，需要对一些几何方程+rmxp bitmap熟悉才画得出，不像线性那么明了。
2. 用rmxp画几何图那性能本就惨不忍睹，不过后来有外挂DLL解决了这个问题，我以前帮天圣写图鉴脚本时就用到了该脚本，具体什么名称我真忘记了。

在以上两大限制的情况下，只能走一种古老可是不得不说能成的方法，那就是准备左右各101张血条，分别是0到100%，然后根据hp和mp的数值%显示对应的图。

阿尔卑斯

真·可乐 发表于 2021-3-10 17:51
自己在自己的坑里实现过类似的，但是又改回长条了。和长条血条实现的方式差不多 ...

本身bitmap没有画圆形的方法啊。怎么差不多？能分享一下吗

阿尔卑斯

enghao_lim 发表于 2021-3-10 18:24
老实说，这种血条在rmxp不常看到主要两个原因。
1. 曲型血条真的不好画，需要对一些几何方程+rmxp bitmap熟 ...

谢谢思路。虽然也不用图片的方法，但理解了方向。

plain666

我想到一个方法，就是用图片显示，假设把 0%~100% 分成11张图片（分的有点粗），当前 hp 和 mp 符合哪个比例就显示哪张图片，楼主你看这个方法行得通吗？

RPGzh500223

大概的思路

纯脚本绘制话，估计win32api，太难了；直接rgss的话，效率……

一张图片（如你给出的图）的话,看你是 简单的横截线 还是经过的圆心的线
横截线就如条形一样 算比例 直接blt

经过圆心的线的话，以角度表示血量多少
先算下圆环外员的交点，blt需要的矩形（自交点以下），这时会多出个很小的三角形的区域
clear_rect(就是填充透明色) 数学问题  清除掉多余的三角形区域

另类的方法
圆环旋转，只适用单色背景
首先大圆环 左边红 右边背景色 分成2张图片
小圆环 右边蓝 左边背景色 也是分成2张图片
红蓝blt
背景色的2张图，分别生成sprite
根据血量、蓝量旋转覆盖红环、蓝环

SailCat

RMXP的bitmap处理效率不比RMVA差的，这个我很明确的测试过并得出结论
RMXP每帧纯做set_pixel能做8000次，你觉得你的血条里会有8000个像素点吗？就算有，能有16000个像素点吗？血不会每帧更新，刷血条时损失1帧又不是什么大不了的事。要知道不论RMXP还是RMVA，draw_text都是个奇慢的操作，你还经常一帧做几十次呢。

所以觉得RGSS直接做不了的，都是算法问题

有简易实现和完美实现两个办法
简易实现：特点是速度快，缺点是血条的水面是平的，不是正对圆心角的斜线。

首先制作2个空血条bitmap，作为底图传送成精灵，ox, oy设在圆心（也就是两个bitmap的左中点和右中点）（假设环直径100，底图都是50X100大小，例为血（50，50）和蓝（0，50）））
把它们的x, y设置在一起，显示出来就拼起来了
然后制作2个满血条bitmap，作为面图（z更高）传送成精灵，ox, oy，x,y也一起和前面的重合
然后根据你的血量蓝量百分比，改变两面图精灵的src_rect为高度的百分比，从底端算起，比如22%血，就传送(0,78,50,22)为血，40%蓝，就传送(0,60,50,40)为蓝
完毕了。

完美实现，底图一样，可简单用精灵做
面图的bitmap需要自己绘制：
血条直径100的话，需要执行至多100次bitmap#fill_rect（由于水平做比垂直做快，建议水平做）

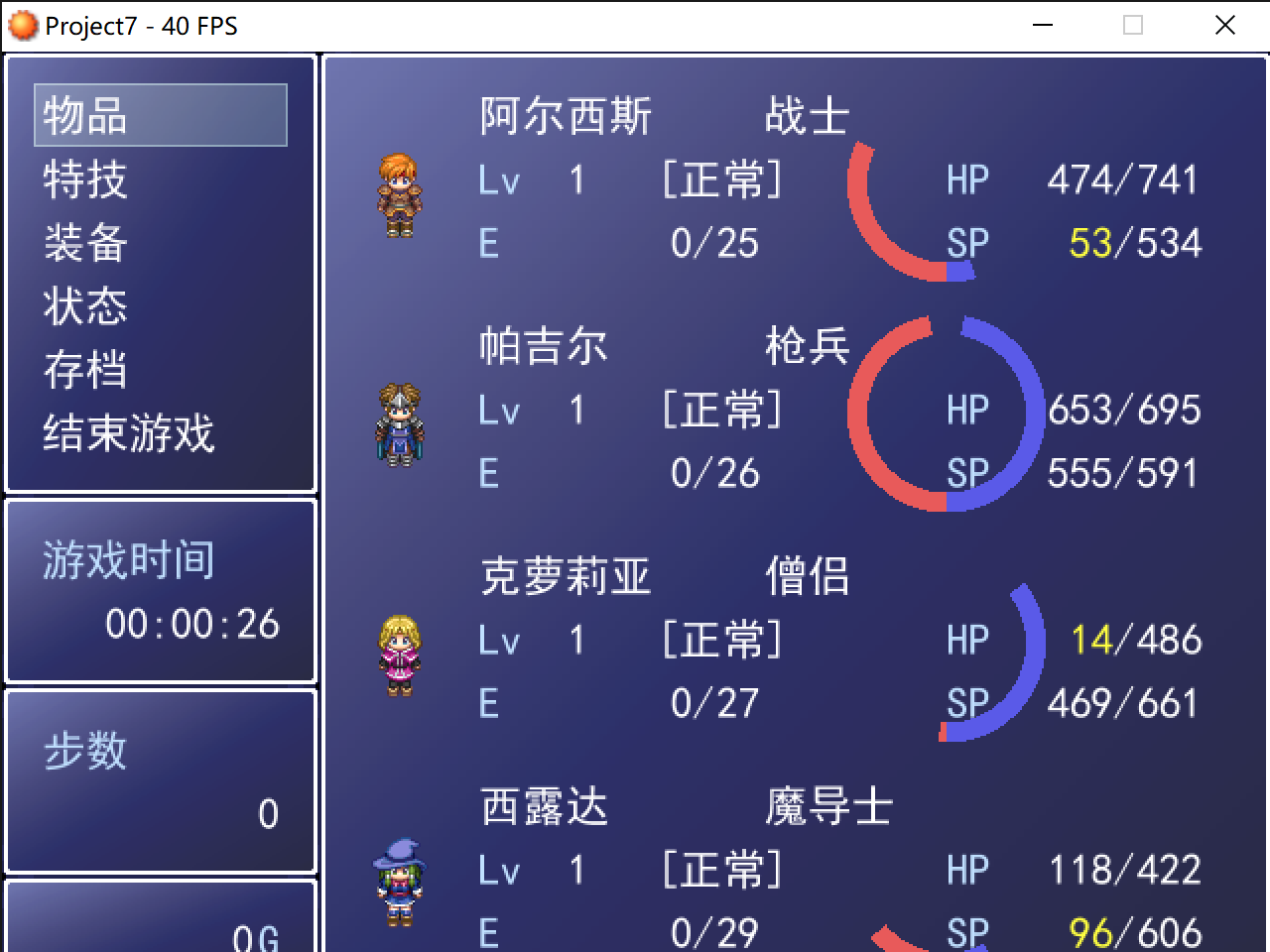

以下改的是Window_Menustatus
总之不算难，效率也不差，水平做fill_rect一帧极限我记得是720次。垂直120次
这里有些复杂的三角函数运算，实际没那么多，反正在菜单中帧数大概36－37左右（我能说是被draw_text拖的么）

[pre lang="ruby"]  #--------------------------------------------------------------------------
  # ● 刷新
  #--------------------------------------------------------------------------
  def refresh
    self.contents.clear
    @item_max = $game_party.actors.size
    for i in 0...$game_party.actors.size
      x = 64
      y = i * 116
      actor = $game_party.actors
      draw_actor_graphic(actor, x - 40, y + 80)
      draw_actor_name(actor, x, y)
      draw_actor_class(actor, x + 144, y)
      draw_actor_level(actor, x, y + 32)
      draw_actor_state(actor, x + 90, y + 32)
      draw_actor_exp(actor, x, y + 64)
      draw_actor_hp(actor, x + 236, y + 32)
      draw_actor_sp(actor, x + 236, y + 64)
      outer = 50 # 外径
      inner = 40 # 内径
      ox = 300 # 血条ox
      oy = i * 116 + 50 # 血条oy
      hp_rate = actor.hp * 100.0 / actor.maxhp # HP 比例
      sp_rate = actor.sp * 100.0 / actor.maxsp # SP 比例
      hx_rate = hp_rate == 50 ? 0.0 :
        Math.tan((0.5 + hp_rate * 0.01) * Math::PI)
      sx_rate = sp_rate == 50 ? 0.0 :
        Math.tan((0.5 - sp_rate * 0.01) * Math::PI)
      hp_color = Color.new(232,90,90,255)
      sp_color = Color.new(90,90,232,255)
      outer.downto(-outer) do |by|
        fy = by.to_f
        x_in = (fy.abs >= inner ? 0 : inner * Math.sqrt([1 - (fy / inner) ** 2,
          0].max)+0.5).to_i
        x_out = (outer * Math.sqrt([1 - (fy / outer) ** 2, 0].max)+0.5).to_i
        if by == 0
          if hp_rate >= 50
            contents.fill_rect(ox - x_out, oy, x_out - x_in, 1, hp_color)
          end
          if sp_rate >= 50
            contents.fill_rect(ox + x_in, oy, x_out - x_in, 1, sp_color)
          end
          next
        end
        hx = hx_rate == 0.0 ? -999 * by : (fy / hx_rate).to_i
        sx = sx_rate == 0.0 ? 999 * by : (fy / sx_rate).to_i
        if hx.between?(-x_out, -x_in)
          if hp_rate >= 50
            contents.fill_rect(ox - x_out, oy + by, hx + x_out, 1,  hp_color)
          else
            contents.fill_rect(ox + hx, oy + by, -x_in - hx, 1, hp_color)
          end
        elsif (hx > -x_in) ^ (hp_rate <= 50)
          contents.fill_rect(ox - x_out, oy + by, x_out - x_in, 1, hp_color)
        end
        if sx.between?(x_in, x_out)
          if sp_rate >= 50
            contents.fill_rect(ox + sx, oy + by, x_out - sx, 1,  sp_color)
          else
            contents.fill_rect(ox + x_in, oy + by, sx - x_in, 1, sp_color)
          end
        elsif (sx < x_in) ^ (sp_rate <= 50)
          contents.fill_rect(ox + x_in, oy + by, x_out - x_in, 1, sp_color)
        end
      end
    end
  end[/pre]


多说两句，如果真嫌慢（实际上是伪命题，卡的话查其他地方），做0% 50% 100%三个基础环图，然后根据hp的比例在上面加加减减的fill_rect打补丁，因为补丁最多需要工作1/4的区间（平均期望1/8），故此能再快1/2左右，而且我现在这个算法是HP越满绘制量越高，正常玩家没有谁会放着黄血一直长时间不管的吧……但是实话说其实没啥继续优化的必要

guoxiaomi

sprite可以旋转，然后viewport不会绘制sprite超出的部分，那是不是可以做个半圆形的素材，旋转一下，超出的部分会被viewport干掉。

ppspssss

这么麻烦要是我就直接弄垂直血条
