Bitmap模糊绘制blur_blt

guoxiaomi · 发表于 2022-3-12 20:27:30

加入我们，或者，欢迎回来。

您需要登录才可以下载或查看，没有帐号？注册会员

x

本帖最后由 guoxiaomi 于 2022-3-13 00:23 编辑

不知道有没有人写过？相当于把一张bitmap，模糊的绘制到目标bitmap上，虽然用了高斯分布的公式，但不是高斯模糊，只是糊了点

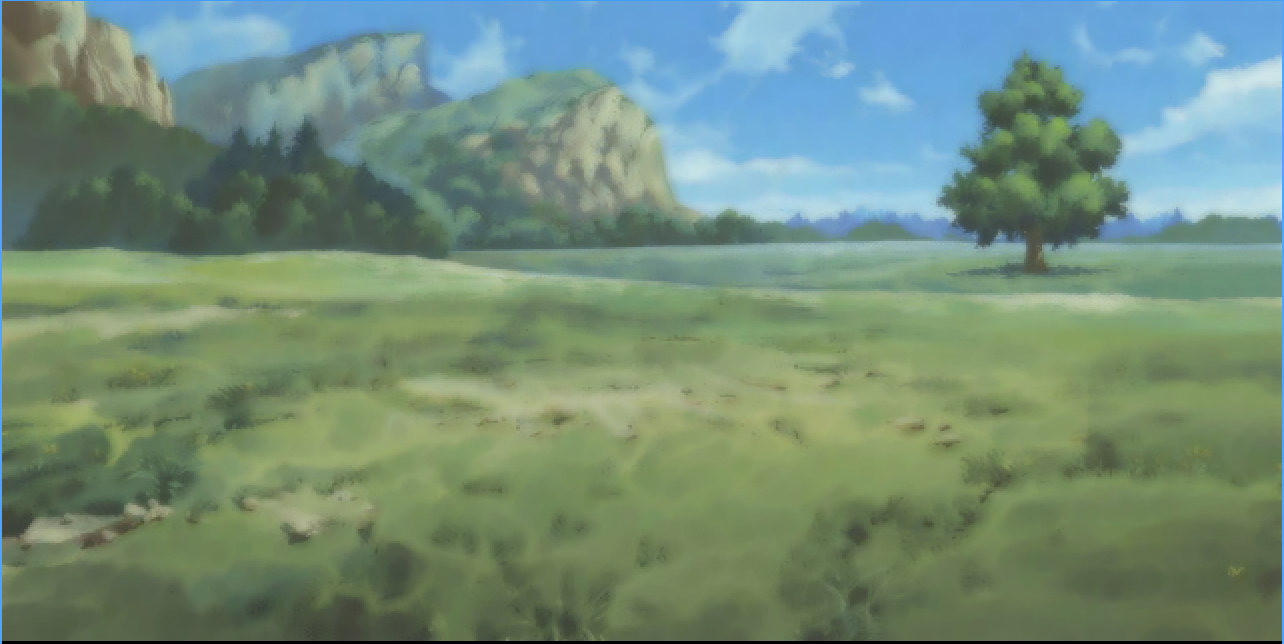

下图是sigma=2.0时的模糊，也可以下载范例尝试：

20220312-blur.zip (201.29 KB, 下载次数: 21) ，按左右键调整模糊程度，确认键退出

RUBY 代码复制

class Bitmap
  def blur_blt(src_bitmap, sigma = 1.0)
    blt(0, 0, src_bitmap, src_bitmap.rect)
    return if sigma < 0.01
    d = 4
    sum = 0.0
    for dx in -d..d
      for dy in -d..d
        sum += Math.exp(-0.5 * (dx * dx + dy * dy) / (sigma * sigma))
      end
    end

    for dx in -d..d
      for dy in -d..d
        alpha = Math.exp(-0.5 * (dx * dx + dy * dy) / (sigma * sigma)) * 255.0 / sum
        next if alpha < 1
        blt(dx, dy, src_bitmap, src_bitmap.rect, alpha)
      end
    end
  end
end

class Bitmap


  def blur_blt(src_bitmap, sigma = 1.0)


    blt(0, 0, src_bitmap, src_bitmap.rect)


    return if sigma < 0.01


    d = 4


    sum = 0.0


    for dx in -d..d


      for dy in -d..d


        sum += Math.exp(-0.5 * (dx * dx + dy * dy) / (sigma * sigma))


      end


    end





    for dx in -d..d


      for dy in -d..d


        alpha = Math.exp(-0.5 * (dx * dx + dy * dy) / (sigma * sigma)) * 255.0 / sum


        next if alpha < 1


        blt(dx, dy, src_bitmap, src_bitmap.rect, alpha)


      end


    end


  end


end

下面是测试代码：

RUBY 代码复制

b = RPG::Cache.battleback("001-grassland01")
s = Sprite.new
s.bitmap = b.clone

hint = Sprite.new
hint.y = 440
hint.bitmap = Bitmap.new(640, 32)

refresh = Proc.new { |sigma|
  s.bitmap.clear
  s.bitmap.blur_blt(b, sigma)
  hint.bitmap.clear
  hint.bitmap.draw_text(0, 0, 640, 32, "sigma = %.2f" % sigma, 1)
}

sigma = 1.0
refresh.call(sigma)

loop do
  Graphics.update
  Input.update
  exit if Input.trigger?(Input::C)

  if Input.press?(Input::RIGHT)
    sigma += 0.05
    refresh.call(sigma)
  elsif Input.press?(Input::LEFT) && sigma > 0
    sigma -= 0.05
    refresh.call(sigma)
  end
end

b = RPG::Cache.battleback("001-grassland01")


s = Sprite.new


s.bitmap = b.clone





hint = Sprite.new


hint.y = 440


hint.bitmap = Bitmap.new(640, 32)





refresh = Proc.new { |sigma|


  s.bitmap.clear


  s.bitmap.blur_blt(b, sigma)


  hint.bitmap.clear


  hint.bitmap.draw_text(0, 0, 640, 32, "sigma = %.2f" % sigma, 1)


}





sigma = 1.0


refresh.call(sigma)





loop do


  Graphics.update


  Input.update


  exit if Input.trigger?(Input::C)





  if Input.press?(Input::RIGHT)


    sigma += 0.05


    refresh.call(sigma)


  elsif Input.press?(Input::LEFT) && sigma > 0


    sigma -= 0.05


    refresh.call(sigma)


  end


end

RPGzh500223 · 发表于 2022-3-12 23:25:52

我打开是 No such file to load -- main.rb……

RUBY 代码复制

$: << "."
load "main.rb"

$: << "."


load "main.rb"

以前好奇高斯模糊，见过类似的计算公式来计算kernel，但我基本没看懂……
效果和效率都不错，就是和PS的高斯模糊看起来有点不一样……

guoxiaomi · 发表于 2022-3-13 00:20:24

本帖最后由 guoxiaomi 于 2022-3-13 01:48 编辑

RPGzh500223 发表于 2022-3-12 23:25
我打开是 No such file to load -- main.rb……

$:

模糊就是将一个点像素变为某个分布。比如说，把这个点的颜色分配到周围几个点上，本来位置占0.5，上下左右各0.125，只要加起来是1就行。符合高斯分布的分配方式就是高斯模糊。操作起来就更简单了，直接将图片平移，然后按照分配比例计算透明度，叠加起来即可。我这段代码就是x: -4~4, y: -4~4总共81张图叠出来的。

我一开始按照高斯分布的公式写的，叠起来却非常的暗，所以我在叠之前先把原图绘制了一遍。可能RMXP的Bitmap叠加不是直接用的加法，或者有数值精度的问题，得再研究研究。

===
我怀疑我的权重算错了，真实权重应该是下面这个（论坛发不了公式）：

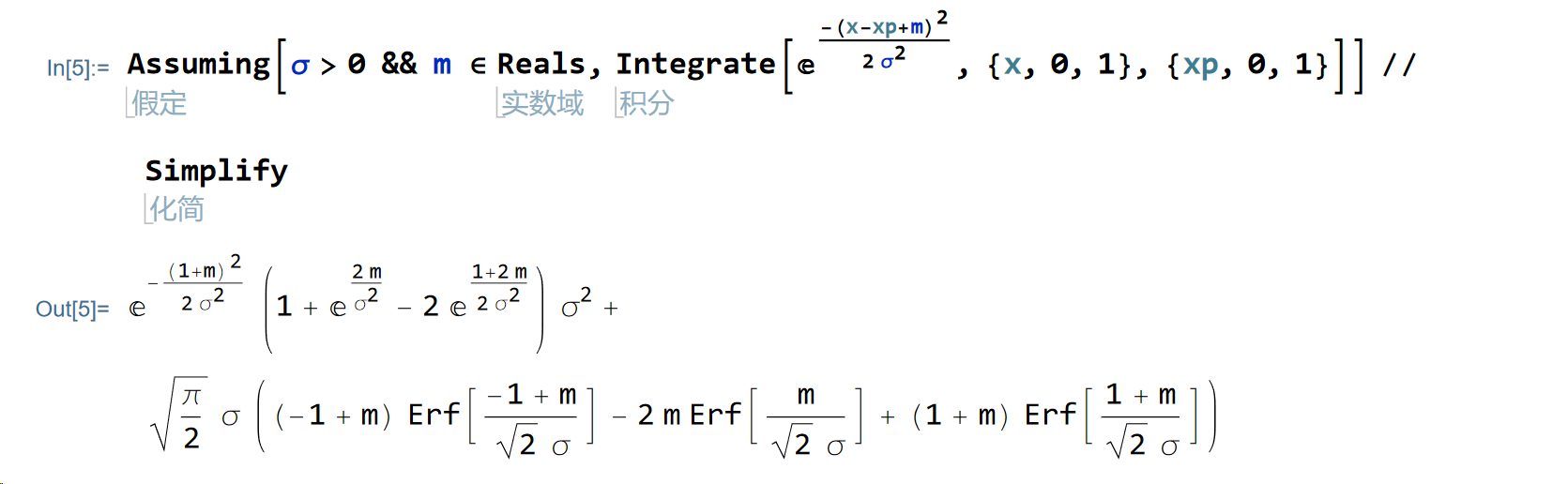

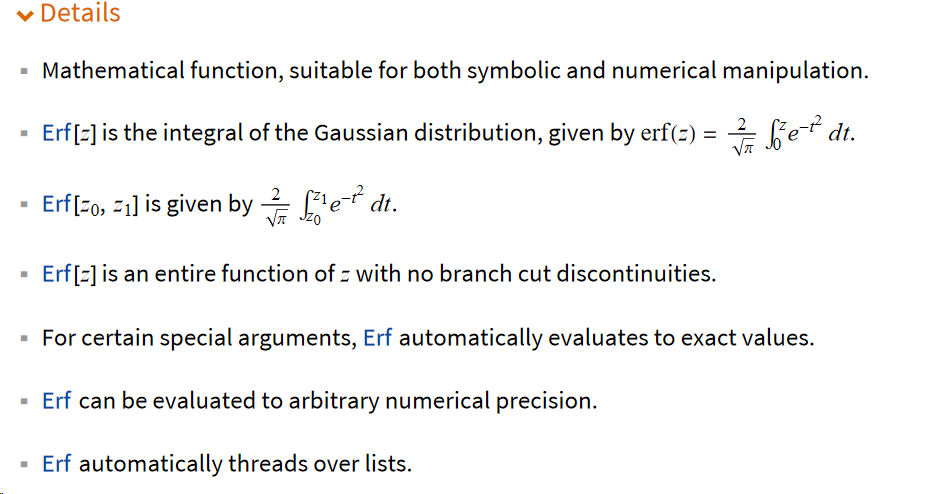

计算结果

fux2 · 发表于 2022-3-13 09:11:24

遇事不决抄MV……

RPGzh500223 · 发表于 2022-3-13 11:08:57

本帖最后由 RPGzh500223 于 2022-3-13 11:32 编辑

class Bitmap
def blur_blt2(src_bitmap, sigma = 1.0)
self.blt(0, 0, src_bitmap, src_bitmap.rect)
return if sigma < 0.01
d, sum, sigma_ratio = 4, 0.0, -0.5 / (sigma * sigma)
1.upto(d) do |dx|
mul = dx * dx
sum += Math.exp(mul * sigma_ratio) * 4
1.upto(d) do |dy|
sum += Math.exp((mul + dy * dy) * sigma_ratio) * 4
end
end
sum += 1
var = 255.0 / sum
d_max = (Math.log(1 / var) / sigma_ratio).ceil
1.upto(d) do |dx|
1.upto(d) do |dy|
distance = dx * dx + dy * dy
next if distance > d_max
alpha = Math.exp(distance * sigma_ratio) * var
self.blt( dx, dy, src_bitmap, src_bitmap.rect, alpha)
self.blt( dx, -dy, src_bitmap, src_bitmap.rect, alpha)
self.blt(-dx, dy, src_bitmap, src_bitmap.rect, alpha)
self.blt(-dx, -dy, src_bitmap, src_bitmap.rect, alpha)
end
end
end
end

复制代码

分享的关于写脚本的小心得(无关于如何计算，其实如何算才是核心……)
  for...in...在ruby里好像是效率最低的循环
  多重赋值比多次赋值快
  能合并的计算常量就先合并
  尽可能减少循环次数，例如对称一次就基本少一半循环
  其实Math里不少计算是很费效率的，尽可能避免

------------------------------------------------------------------------------------------
模糊效果，我一般就用SSE的pavgb写的均值模糊，高斯模糊的话就调GDI+实现

soulsaga · 发表于 2022-3-13 11:50:06

想问下精灵缩放可以二次立方缩放吗?

灯笼菜刀王 · 发表于 2022-3-13 16:23:18

R叔移植的半生烛光DLL就有模糊计算, 不过,不拆DLL看不到怎么写的

话说, 扭曲应该也可以这样做吧? 把扩散的计算换成正弦曲线重叠?

guoxiaomi · 发表于 2022-3-13 18:20:27

本帖最后由 guoxiaomi 于 2022-3-14 00:26 编辑

灯笼菜刀王发表于 2022-3-13 16:23
R叔移植的半生烛光DLL就有模糊计算, 不过,不拆DLL看不到怎么写的

话说, 扭曲应该也可以这样做吧? 把扩散 ...

我觉得扭曲可能只能一行行的处理了，但是也许有算法只需要处理一个周期，因为每隔固定的周期，画面平移的模式就相同了。

===
想了下，可以把原来的图片拆成N份，每份做不同的平移，这样就能做出动态的扭曲效果了，这样也只需要一次逐行复制，并且在播放动画的时候是没有绘制的，纯粹操作sprite
