关于水、镜面等反射 #filter #shader

505681468

虽然好像已经有其他人的反射了，但是好像没人做 filter 的反射，于是在了解 filter 的过程中试着探究一下水面反射的实现

先放图

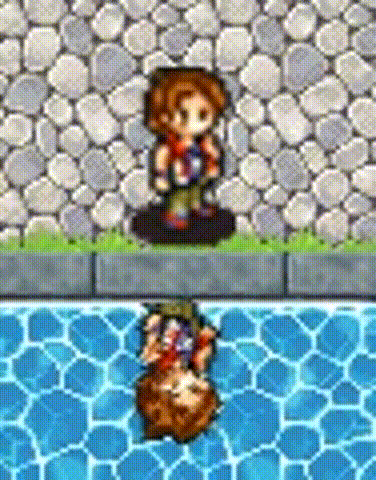

反射效果

【方法】
通过创建一层 tile map 等大小的图像，来做蒙板，同步拷贝了一份 player 的 bitmap 来做反射显示
看到的反射实际上是 地图的水面蒙板 + 角色拷贝图像的效果
所以如果加上大量事件的话，这部分还没试，之后有机会再看看吧

【过程】
其中遇到过挺多问题，包括 filter 子类的实现
rm 原生 tile map 的渲染逻辑
bitmap 的渲染问题
bitmap 频繁渲染导致闪烁
zlayer 的逻辑
bitmap.context 和 canvas 的使用

【收获】
如果 bitmap 有渲染闪烁问题，可以参考 tilemap 创建 canvasBuffer
至于性能问题，不知道，但是走的 filter ，所以关键是怎么获取对应的 bitmap/texture 做显示
filter 的使用

【附录图像】
地图的拷贝图像

地图的拷贝图像

kyjoke

很强啊 就是这个水面的素材很明显也要匹配才行

清澈淌漾

说到反射 能不能实现身前身后两个镜子那种效果。

505681468

kyjoke 发表于 2024-4-29 00:24
很强啊 就是这个水面的素材很明显也要匹配才行

对，因为是用蒙板做的，所以要跟原素材匹配
        设想中的反射需要知道反射区域，简单点的就是盖蒙板了，而且因为 rm 是 2d，并不存在光线，所以跟其他对象的反射交互也需要纳入，做管理器来处理了

好处是，精细、灵活，能实现水波纹（做了个粗糙的）、镜面雾化（没做，理论上是shader叠加，没啥大问题）等特殊效果
坏处是，特殊一点的需要特制蒙板，例如 rm 地图 tilemap ，这种有动画的，需要实现动画同步
        如果对于精细度要求不高，动画蒙板只见差别不大的也可以不做，像 tilemap 就特别一点，它自带了动画更新，简单同步下 tilemap 的状态就行了
        这东西就是纯走自己的偏底层的 layer 和 shader （想骂它了）


其实这并不是一个【反射效果插件】成品，只是一个 rm filter shader 的学习衍生品
目前的效果是针对 tilemap 的水面反射，其他的就是理论上 shader 能做，就能实现

505681468

清澈淌漾 发表于 2024-4-29 00:30
说到反射 能不能实现身前身后两个镜子那种效果。

复杂场景，没想到啥思路

如果后面背景会缩放，如果加入另外的可交互对象就会变得复杂......
如果镜子小，是等身的，那么就看不见对面的镜子了
如果是下面这种堆叠的情况，就叠加然后做景深位移就好了
