[讨论] 设计一个简单的游戏引擎

[复制链接]

Lv5.捕梦者 (版主)

梦石
1
星屑
23963
在线时间
3338 小时
注册时间
2011-7-8
帖子
3925

开拓者

发表于 2021-12-8 00:25:59 | 显示全部楼层 |阅读模式

加入我们,或者,欢迎回来。

您需要 登录 才可以下载或查看,没有帐号?注册会员

x
本帖最后由 guoxiaomi 于 2021-12-8 00:29 编辑

以下是我对游戏引擎的一些理解。

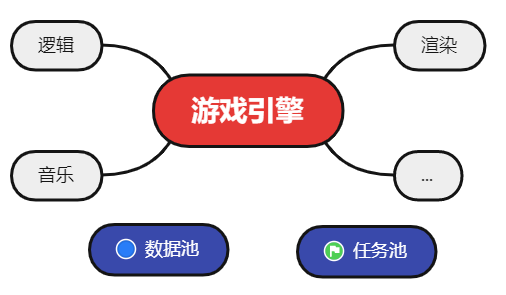

当我想到游戏引擎的各个组分时,很快脑子里就浮现出下面的画面:

一个引擎应该要有处理逻辑、画面、音乐等等部分,然后还要有数据池用来存放数据。为了提高并行度,可能还有任务池,让一些任务能在并行的执行。

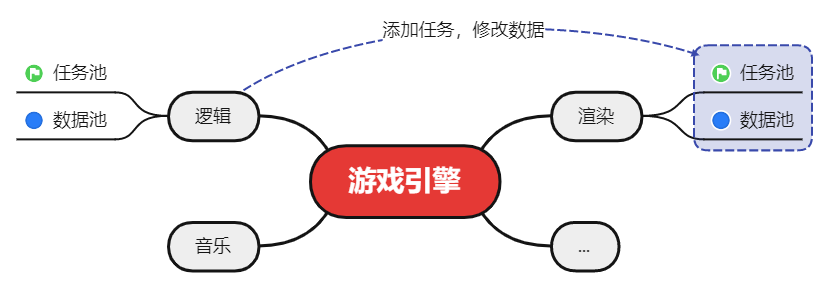

提到并行,自然就会想到多线程了。比如,把逻辑、画面、音乐分别放到不同的线程里处理。这些线程会各自管理自己的独有数据,但是也可以被其他的线程所操作:
如果有的功能耗时很长需要异步处理,就需要一个任务队列。这样线程A可以给线程B“布置”任务,布置结束后就继续执行自己的。任务会加入到线程B的任务队列,会按照先来后到的顺序依次执行。

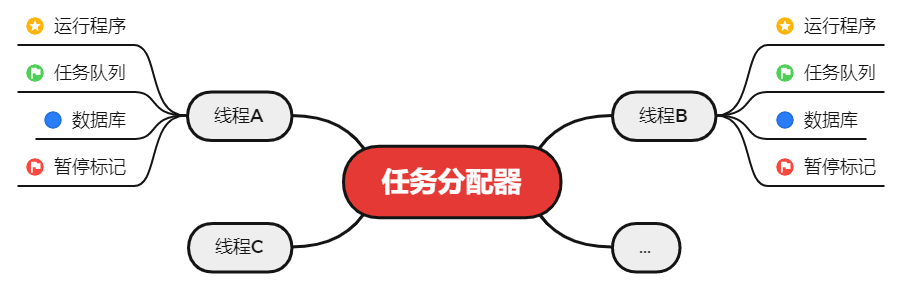

进一步抽象,一个线程需要的东西包括:1) 数据库 2) 任务队列 3) 任务的执行方式。再额外加上一个 4) 暂停标记,用来暂停、恢复线程的运行(有时候布置的任务需要等待其他的线程完成了才能继续):

这个时候,游戏引擎的主干框架就完成了。每个线程,无论是处理逻辑、画面、音乐还是网络,无非就是上面的1-3条有所不同,只需要设计好特定的数据类型、任务类型和执行方式,填入到这个框架里即可。比如:
线程功能数据库可执行的任务任务执行方式
逻辑游戏数据获取网络资源数据每1/60s:更新逻辑,处理队列任务,处理用户输入,呼叫渲染线程绘制画面
绘制图片资源加载资源、释放资源、绘制画面立刻执行队列里的任务
音乐音乐资源加载资源、释放资源、播放音乐立刻执行队列里的任务
网络网络数据访问网站、下载内容收到逻辑线程的下载任务通知,下载完毕后发送通知给逻辑线程


还有一点要注意的是,线程间的同步问题。当绘制线程在绘制画面时,可能要读取玩家在画面上的坐标,而这个数据其实是由逻辑线程保管的。所以可以这样处理:
1. 逻辑线程通知绘制线程可以开始干活
2. 逻辑线程暂停自己
3. 绘制线程访问逻辑线程的数据,绘制画面
4. 绘制线程恢复逻辑线程的运行

这就是前面提到的暂停标记的作用,它可以用来保证只有一个线程会访问数据。

这样的设计就足够简单了吧?接下给出这个主干框架的一个C++实现: asxp.zip (313.76 KB, 下载次数: 28)

评分

参与人数 2+2 收起 理由
b565185756 + 1 岂可修!我居然不是一楼!!!.
pporder + 1 塞糖

查看全部评分

熟悉rgss和ruby,xp区版主~
正在填坑:《膜拜组传奇》讲述膜拜组和学霸们的故事。
已上steam:与TXBD合作的Reformers《变革者》
* 战斗调用公共事件 *
* RGSOS 网络脚本 *

Lv5.捕梦者

梦石
0
星屑
34825
在线时间
4145 小时
注册时间
2007-12-15
帖子
9970
发表于 2021-12-8 10:08:28 | 显示全部楼层
本帖最后由 89444640 于 2021-12-8 10:09 编辑

说起多线程和并行,我就想起一个问题,为什么更高级的制作软件他不卡,而rm并行处理,地图里只要多于一个必定会卡,而且地图越大卡的越明显,这还是走格子游戏,实际上处理已经降低了很多,而且地图一般也不会画满500*500,既然给了500*500的地图那就得做到这个大小情况下保证运行效率呀!如果是rm这个处理方式,按真实坐标判点断根本就没法运行了,这还得说xp刷新率只有40帧一般游戏都是60帧
比如一个很常见的NPC满大街跑,无论怎么绕都是躲避障碍物移动到某点然后消失,就是寻路,地图只要大那么一点,同时执行寻路的npc多那么一点,就卡的根本动不了,
还有一些动作游戏中常见的,躲避敌人的视线潜入据点,地图中肯定会有多个npc在巡逻,很多动作游戏该有的基础的东西,XP根本就没法实现╮(╯▽╰)╭

点评

理解万岁!  发表于 2021-12-8 15:06
回复 支持 1 反对 0

使用道具 举报

Lv4.逐梦者

梦石
0
星屑
7808
在线时间
1832 小时
注册时间
2017-10-23
帖子
352
发表于 2021-12-8 10:53:09 | 显示全部楼层
作为引擎使用者,我觉得最重要的是效率吧。编辑器界面要简洁,能快速点击功能。
而不是技术力 更不是光效 3D 网游。

也就是分成很多个专用引擎,把制作的类型固定住,但是又让制作者能轻微换皮魔改的空间。

建议楼主先做一些小游戏的制作引擎, 比如 连连看,拼涩图,小说gal。
然后是横版闯关

点评

我不准备做编辑器,而是做一个新runtime,类似rgd  发表于 2021-12-8 14:03
回复 支持 反对

使用道具 举报

Lv4.逐梦者

梦石
0
星屑
7921
在线时间
1049 小时
注册时间
2012-4-3
帖子
1271

开拓者

发表于 2021-12-8 18:52:07 手机端发表。 | 显示全部楼层
新runtime有XP的份吗?如果有务必要期待一番,前面出过的runtime对XP的支持并不是很好。

点评

会以XP为目标尽量兼容,因为XP的功能比较少,更好实现  发表于 2021-12-8 19:11
回复 支持 反对

使用道具 举报

Lv5.捕梦者 (版主)

梦石
1
星屑
23963
在线时间
3338 小时
注册时间
2011-7-8
帖子
3925

开拓者

 楼主| 发表于 2021-12-8 19:14:17 | 显示全部楼层
本帖最后由 guoxiaomi 于 2021-12-8 19:21 编辑
Im剑侠客 发表于 2021-12-8 18:52
新runtime有XP的份吗?如果有务必要期待一番,前面出过的runtime对XP的支持并不是很好。 ...


其实在 https://rpg.blue/thread-486547-4-1.html 的34楼时,已经把XP做的差不多了,就是有点卡(比原版还卡),不过卡顿的原因已经找到了。

我没有继续做的原因是程序设计太丑陋,所以去补了课(设计模式、C++元编程),用新学的知识重构了底层框架。接下来把原来做的功能挨个加入这个新的底层框架即可。

点评

太强了,太强了!  发表于 2023-4-23 23:58
慢慢做吧不急,等到版本1.0的时候再来瞅瞅。  发表于 2021-12-8 21:44

评分

参与人数 1+1 收起 理由
89444640 + 1 塞糖

查看全部评分

熟悉rgss和ruby,xp区版主~
正在填坑:《膜拜组传奇》讲述膜拜组和学霸们的故事。
已上steam:与TXBD合作的Reformers《变革者》
* 战斗调用公共事件 *
* RGSOS 网络脚本 *
回复 支持 反对

使用道具 举报

Lv5.捕梦者 (版主)

梦石
1
星屑
23963
在线时间
3338 小时
注册时间
2011-7-8
帖子
3925

开拓者

 楼主| 发表于 2022-4-8 14:35:29 | 显示全部楼层
本帖最后由 guoxiaomi 于 2022-4-8 14:47 编辑

清明节前后有几天空闲时间,写好了引擎的核心框架: rgm_v0.1.2.zip (5.15 MB, 下载次数: 9)
熟悉rgss和ruby,xp区版主~
正在填坑:《膜拜组传奇》讲述膜拜组和学霸们的故事。
已上steam:与TXBD合作的Reformers《变革者》
* 战斗调用公共事件 *
* RGSOS 网络脚本 *
回复 支持 反对

使用道具 举报

Lv5.捕梦者 (版主)

梦石
1
星屑
23963
在线时间
3338 小时
注册时间
2011-7-8
帖子
3925

开拓者

 楼主| 发表于 2022-4-26 00:56:01 | 显示全部楼层
本帖最后由 guoxiaomi 于 2022-4-26 19:39 编辑

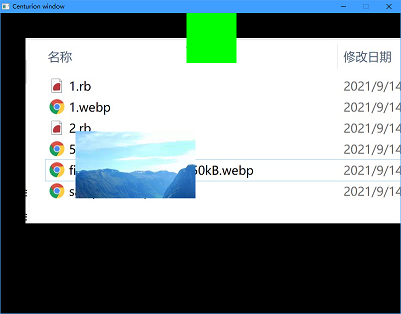

V0.2版本

已达成该版本的主要目标:完成渲染流程。到这一步,游戏引擎的架构已经很清晰了:多线程执行,隔离线程数据,线程间使用管道交换信息。
画面的绘制是异步的,表现在:
1. ruby线程里对Bitmap的创建、销毁和绘制等操作,都是发送相应指令到render线程异步执行。
- 这意味着对Bitmap的操作几乎是瞬间返回
- 由于指令有严格的顺序,可以保证在下一次画面绘制之前,所有的Bitmap的操作都已完成
- 在创建Bitmap时,会先快速读出图片的高和宽,供后续的ruby脚本调用

2. 画面绘制开始时,ruby线程会按z轴顺序遍历所有的viewport和sprite,向render线程发出相应的绘制指令,然后锁定自己,直到收到render线程的信号。
- 这样可以保证数据的一致性,从而render线程能正常访问属于ruby线程的数据
- 遍历红黑树、将ruby数据打包这些内容都是ruby线程负责,分担了render线程的工作量
- 绘制结束时render线程会先解锁ruby线程,然后等待垂直同步信号。也可以选择强制同步,先等待画面完成绘制后解锁ruby线程。


目前可以做以下事情:
1. 创建Bitmap,读取图片或者创建已知大小的空白图
2. 使用Bitmap#fill方法涂上某种颜色
3. 创建Sprite/Viewport,设置其z轴和位置等属性
4. Sprite支持设置bitmap和src_rect
5. 按照z轴顺序,渲染所有存在的Sprite到画面上
6. 给Viewport和Sprite定义了finalizer,使其在GC时也会释放相应的内存
7. 监听系统消息,点击右上角的 X 可以关闭窗口
8. 在exe中内置脚本 main.rb 和 imagesize.rb
9. 给exe添加了水印和简单的防篡改功能

后续的开发主要是在这个架构的基础上,增加绘制window/plane/tilemap的功能和一些bitmap的操作。当然,引入shader可能会有一些难度。

有兴趣的朋友可以看看src里的代码,脚本入口在script/entry.rb(因为main.rb已经内置不可修改)。

编译的exe文件和v0.2.1版本的代码: rgm_v0.2.1.zip (5.6 MB, 下载次数: 698076)
熟悉rgss和ruby,xp区版主~
正在填坑:《膜拜组传奇》讲述膜拜组和学霸们的故事。
已上steam:与TXBD合作的Reformers《变革者》
* 战斗调用公共事件 *
* RGSOS 网络脚本 *
回复 支持 反对

使用道具 举报

Lv5.捕梦者 (版主)

梦石
1
星屑
23963
在线时间
3338 小时
注册时间
2011-7-8
帖子
3925

开拓者

 楼主| 发表于 2022-5-8 01:29:29 | 显示全部楼层
本帖最后由 guoxiaomi 于 2022-5-8 01:43 编辑

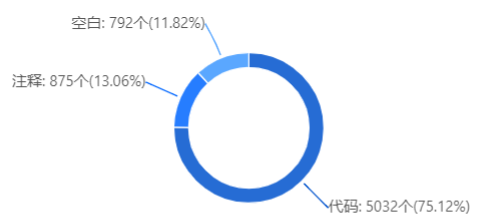

Mark一下,居然已经写了5000行的代码~
Screenshot 2022-05-08 012855.png
下了个插件发现好像也没那么多,其中有1400行是RGSS内置数据结构,从F1里抄的。
Screenshot 2022-05-08 014157.png
只有2000行C++那我就放心了,预计能控制在4000行内。
熟悉rgss和ruby,xp区版主~
正在填坑:《膜拜组传奇》讲述膜拜组和学霸们的故事。
已上steam:与TXBD合作的Reformers《变革者》
* 战斗调用公共事件 *
* RGSOS 网络脚本 *
回复 支持 反对

使用道具 举报

Lv3.寻梦者

梦石
0
星屑
1023
在线时间
86 小时
注册时间
2022-5-7
帖子
67
发表于 2022-5-11 00:00:04 | 显示全部楼层
佬!
你永远想象不到大佬背后的努力是多么

评分

参与人数 1+1 收起 理由
guoxiaomi + 1 塞糖

查看全部评分

回复 支持 反对

使用道具 举报

Lv5.捕梦者 (版主)

梦石
1
星屑
23963
在线时间
3338 小时
注册时间
2011-7-8
帖子
3925

开拓者

 楼主| 发表于 2022-6-5 01:26:57 | 显示全部楼层
本帖最后由 guoxiaomi 于 2022-6-5 02:11 编辑

V0.4版本

度盘链接:https://pan.baidu.com/s/16XiBn3dfwEAEXc0XAGud3w?pwd=dgdi
提取码: dgdi

因为给 shader 传参数时调用了 D3DXGetShaderConstantTable,所以必须链接到 d3dx9_43.dll,已经附带在压缩包中。
main.exe 会执行内嵌的 main.rb 的内容,在加载 src/script 中各个脚本后,从 entry.rb 开始执行。
release.exe 执行的内容已经全部内嵌在 exe 中,还顺便打包了默认工程里的 Data 文件夹。

相比之前的v0.2版本,这次新增了很多功能:
1. 实现 color / tone / table 等基础数据类
2. 实现 RGSS 的几个可绘制类,但是目前只有 Sprite 能绘制
3. 实现 Sprite 绘制的全部功能,包括使用 shader 实现 tone
4. 实现 Input 的全部功能,允许绑定不同的按键,提供 Input.debug 供调试
5. 更新异步绘制流程,顺便提升了绘制效率
6. 实现 core::stopwatch,用于测试某一段重复运行的代码效率
7. 更新了 Makefile,并提供打包成 release 版本的功能
- release 版本的内嵌数据是加密的(但愿比默认加密强度高),包括一个 Data 文件夹和原来在 src/script 里的脚本

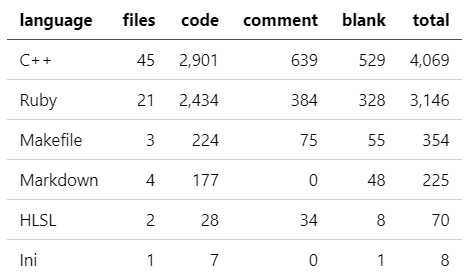

代码分布情况:
Screenshot 2022-06-05 012626.png
那个 ini 显然是测试工程里自带的 Game.ini 啦~

接下来的绘制相关的功能就没有什么难点了,对照着 RMXP 逐个实现就行。
再次感谢将 SDL2 和 HLSL 结合起来的项目:https://github.com/felipetavares/sdlrenderer-hlsl
熟悉rgss和ruby,xp区版主~
正在填坑:《膜拜组传奇》讲述膜拜组和学霸们的故事。
已上steam:与TXBD合作的Reformers《变革者》
* 战斗调用公共事件 *
* RGSOS 网络脚本 *
回复 支持 反对

使用道具 举报
